Фланцевое соединение при вибрации: как сохранить герметичность

Чтобы фланцевое соединение сохраняло герметичность при постоянной вибрации, нужно одновременно снизить подвижность узла, правильно собрать фланцы и подобрать уплотнение под материал, зазор, температуру и рабочую среду. Для жестких металлических поверхностей с небольшим зазором может подойти анаэробный герметик: после отверждения эластичный шов компенсирует микроперемещения. Но герметик не заменяет контроль затяжки и устранение источника вибрации.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые разбирают причины повторных утечек или выбирают способ герметизации. Ниже рассмотрим, почему вибрация снижает герметичность, как подготовить и собрать соединение, когда применим анаэробный состав и какие меры помогают устранить протечки.

Почему фланцевое соединение теряет герметичность при вибрации

Фланец уплотняется не только за счет прокладки или герметика.

Важны также состояние сопрягаемых поверхностей, усилие затяжки крепежа и стабильность этого усилия при работе оборудования. Непрерывная вибрация может уменьшать предварительный натяг болтов. Если при этом соединение испытывает давление или температурные изменения, микроперемещения поверхностей дополнительно осложняют работу уплотнения.

Повторная протечка не всегда означает, что материал уплотнения был выбран неверно. Причиной могут быть повреждения или коробление фланцев, недостаточная либо неравномерная затяжка, а также вибрация, вызванная работой агрегата. Если устранить только видимую утечку, не проверив состояние узла и крепежа, проблема может вернуться.

Что проверить до выбора герметика

При осмотре важно выяснить, из какого материала изготовлены фланцы, насколько близко подогнаны поверхности и есть ли на них дефекты. Анаэробные составы предназначены прежде всего для жестких металлических стыков с небольшим зазором. Для отдельных материалов в технических описаниях приводится ограничение менее 0,015 inch для обработанных фланцев, но это значение нельзя переносить на любой состав: допустимый зазор нужно сверять со спецификацией конкретного продукта.

Также необходимо определить рабочую температуру и среду. В технических описаниях фланцевых анаэробных герметиков встречаются диапазоны от -55 °C до 150 °C и от -65 °F до 300 °F. Эти параметры относятся к конкретным материалам, а не ко всем анаэробным герметикам. При выборе учитывают именно данные выбранного состава и условия эксплуатации узла.

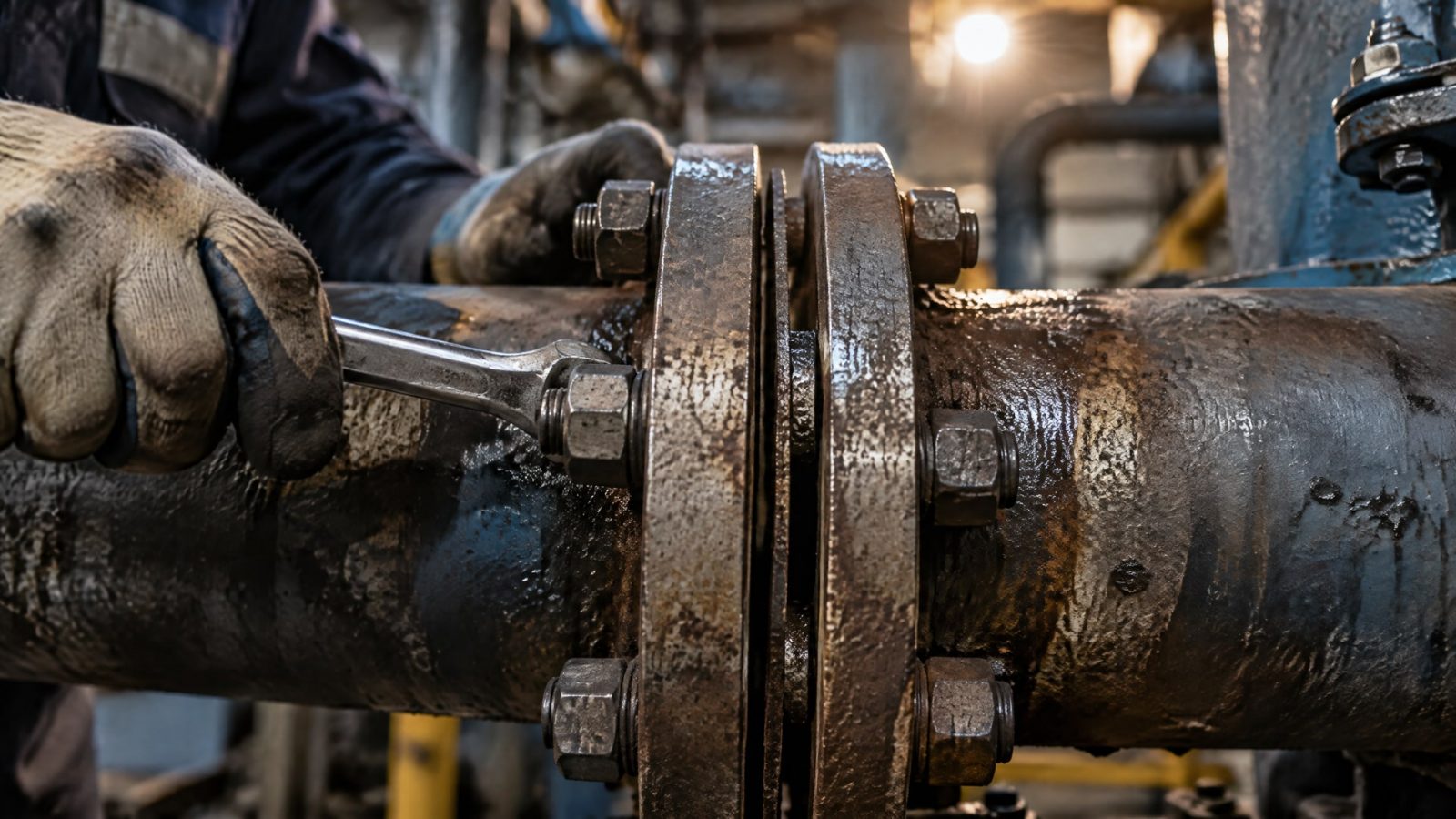

Если поверхности заметно деформированы, зазор превышает допустимый для состава или фланец испытывает значительные перемещения, герметик не исправит геометрию соединения. В таком случае сначала оценивают состояние деталей и конструкцию узла. При постоянной вибрации полезно также выяснить, связана ли она с дисбалансом, нарушением центровки или особенностями основания оборудования.

Как выбрать герметик для вибрирующих фланцев

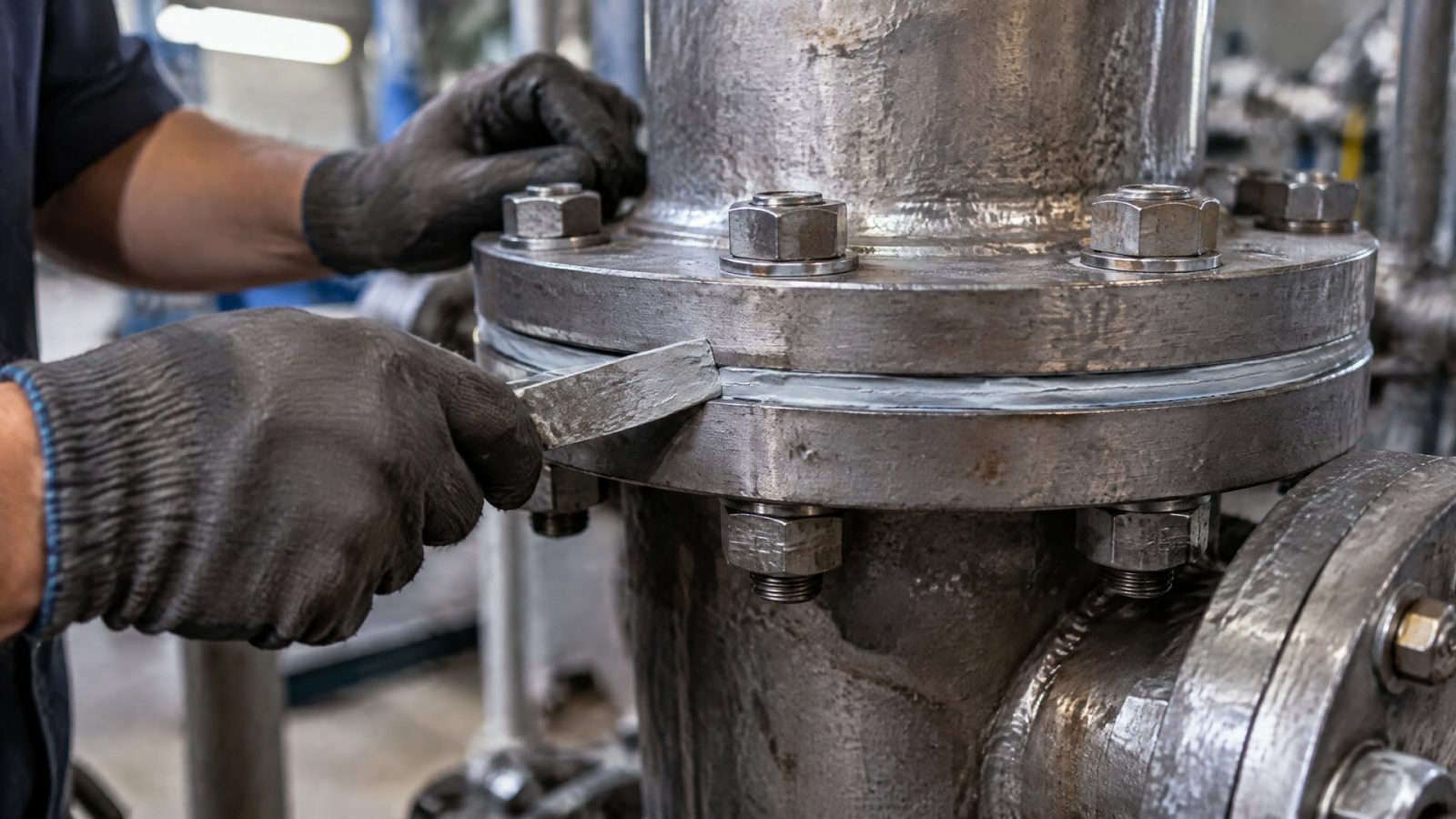

Для вибрирующего металлического соединения важны не только начальная герметизирующая способность, но и поведение материала после отверждения.

В источниках по теме отмечается, что эластичный шов способен подстраиваться под микроперемещения фланцев, возникающие из-за вибрации, давления и температурных изменений. Поэтому при выборе проверяют, заявлена ли такая работа для конкретного состава, а не делают вывод только по слову «анаэробный» в описании.

Анаэробный герметик отверждается без доступа воздуха в присутствии металла. Его применимость связана с конструкцией соединения: это прежде всего близко подогнанные жесткие металлические фланцы с небольшим зазором. Такой состав может формировать уплотнение непосредственно в стыке, однако его нельзя считать универсальной заменой любой прокладке. Для иных материалов, значительных зазоров или деформируемых поверхностей нужно подбирать другое решение.

Какие параметры сверить

Перед применением сопоставьте условия работы соединения с характеристиками материала:

• Материал фланцев и совместимость герметика с поверхностями.

• Допустимый зазор для конкретного состава.

• Рабочая температура и ее изменения при запуске и остановке оборудования.

• Контакт с рабочей средой и химическая стойкость.

• Требуемая эластичность отвержденного шва при микроперемещениях.

• Инструкция по подготовке поверхностей, сборке и отверждению.

Для вибрационного узла недостаточно выбрать материал только по температурному диапазону. Например, в описаниях некоторых фланцевых анаэробных герметиков указаны значения до 150 °C, однако это не означает, что каждый состав с такой верхней границей подходит для конкретного соединения. Необходимо проверить весь набор условий, включая зазор и характер движения фланцев.

В цеховой практике важно также учитывать повторяемость результата. Если при ремонтах меняются герметик, порядок нанесения и способ затяжки, становится сложнее определить причину возврата утечки. Зафиксированная процедура сборки помогает сравнивать результаты и отделять проблему материала от дефектов подготовки, крепежа или оборудования.

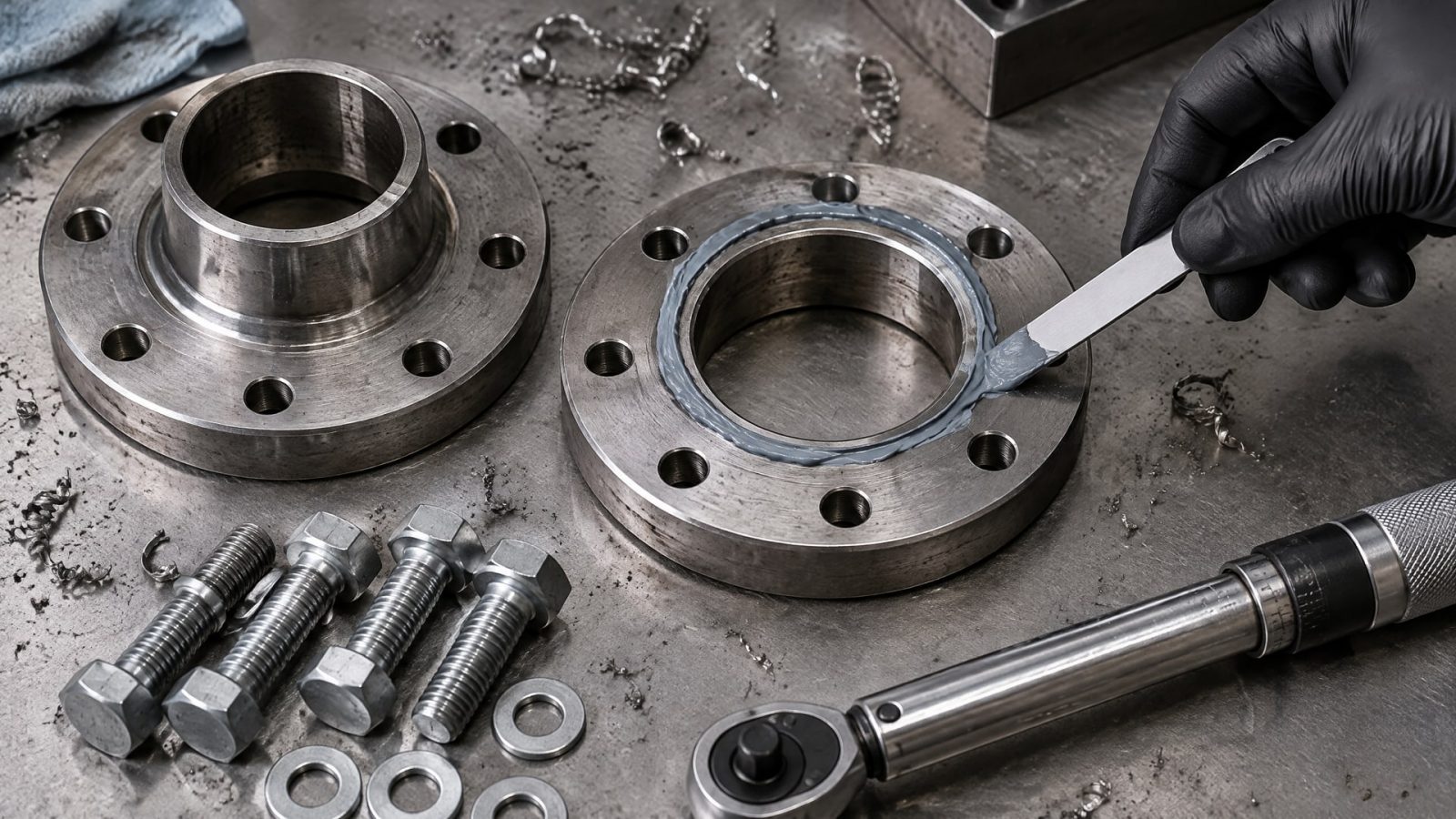

Подготовка и сборка фланцевого соединения

Даже подходящий герметик не компенсирует загрязнение и повреждения поверхностей.

Перед сборкой фланцы очищают и осматривают на дефекты и коробление. Геометрические нарушения мешают равномерному контакту и могут ухудшить уплотнение, поэтому их нельзя перекрывать дополнительным количеством состава. Также заранее проверяют, подходит ли выбранный материал для фактического зазора.

При нанесении важно следовать инструкции к конкретному герметику. Универсальные рекомендации без учета состава и конструкции фланца могут привести к неправильной сборке. Материал распределяют по сопрягаемой поверхности согласно процедуре производителя, после чего детали собирают и затягивают в заданной последовательности. Само наличие герметика не отменяет требований к болтам и качеству соединения.

Контроль затяжки

Затягивать крепеж «на глаз» не следует. Для фланцевых соединений с повышенными требованиями к надежности в материалах по сборке приводится ASME PCC-1 как ориентир по процедурам затяжки и контролю момента. При работе применяют калиброванный инструмент и установленный порядок затяжки. Это помогает избежать ситуации, когда часть болтов получает усилие, отличающееся от остальных.

Если при осмотре обнаружены следы утечки, перед повторной сборкой нужно определить ее причину. Проверяют состояние фланцев и крепежа, а не ограничиваются нанесением нового состава поверх старого соединения. После сборки фиксируют примененную процедуру и наблюдают за узлом в рабочих условиях. Такой подход дает возможность оценить не только герметичность сразу после ремонта, но и ее сохранение при вибрации.

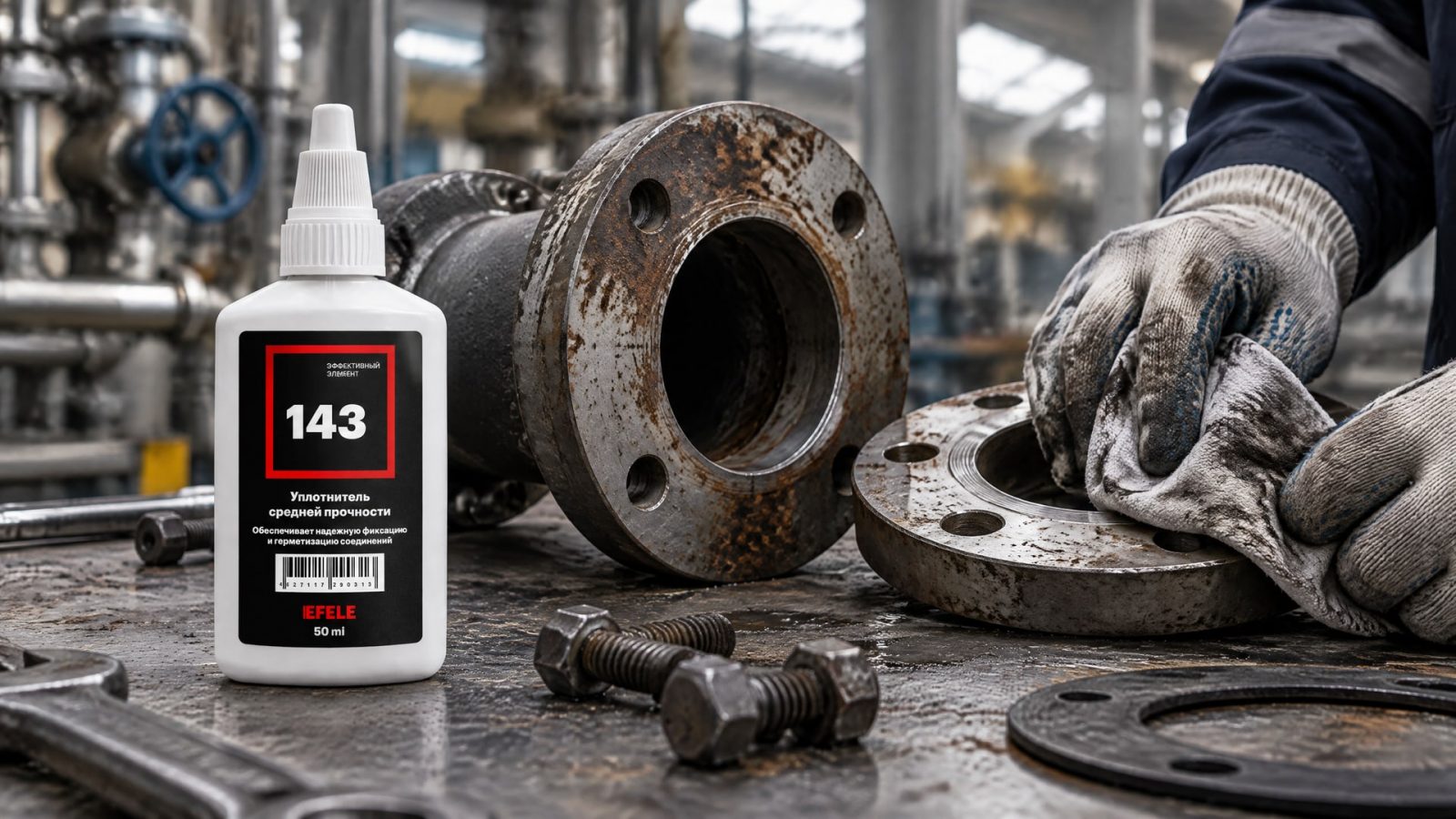

Применение EFELE 143 уместно в соединении, где установлен анаэробный жидкий уплотнитель с высокой прочностью и устойчивостью к вибрационным нагрузкам. При этом повторная утечка после холодного пуска или следы износа, включая фреттинг, требуют проверки самого узла: состояние поверхностей, зазор и потерю натяга нельзя исправить одним нанесением состава. Поэтому EFELE 143 рассматривают как часть правильно подготовленной и собранной металлической поверхности, а не как замену механической диагностике.

Как снизить вибрацию и устранить протечки

Герметизация фланцев при вибрации дает устойчивый результат, когда одновременно проверяют само оборудование.

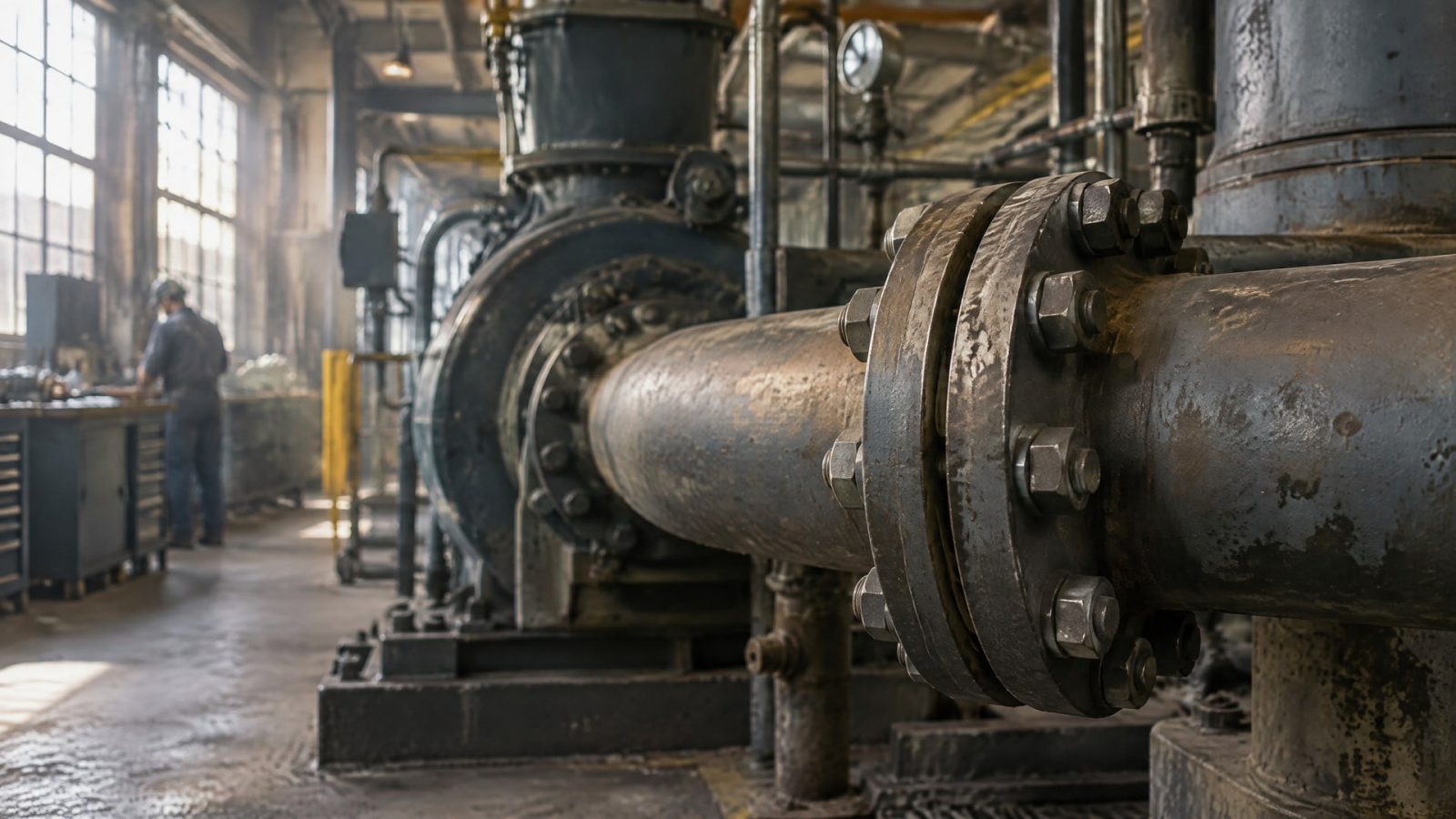

Если вибрация остается высокой, соединение продолжает испытывать циклические перемещения, а крепеж может терять натяг. В отраслевых рекомендациях среди мер по снижению вибрации названы балансировка вращающегося оборудования, корректировка центровки, усиление оснований, виброизоляция, демпферы и гибкие вставки.

Начинать диагностику удобно с сопоставления момента появления протечки и режима работы агрегата. Нужно проверить, возникает ли она после запуска, при изменении нагрузки или после длительной эксплуатации. Затем осматривают поверхности фланцев, крепеж и основание, оценивают возможную передачу вибрации на трубопровод или соседние узлы. Такой осмотр помогает не подменять устранение причины очередным ремонтом стыка.

Порядок действий при повторной утечке

• Остановить оборудование в соответствии с принятой процедурой и проверить безопасное состояние узла.

• Осмотреть фланцы на повреждения и коробление, оценить состояние крепежа.

• Установить, подходит ли материал уплотнения для металла, зазора, температуры и рабочей среды.

• Очистить сопрягаемые поверхности и собрать соединение по установленной процедуре.

• Выполнить затяжку калиброванным инструментом, контролируя момент и последовательность.

• Проверить возможные источники вибрации и устранить их, если проблема связана с оборудованием или основанием.

• После пуска наблюдать за соединением в фактическом режиме работы.

Если фланцы заметно перемещаются, важно выбирать состав с подтвержденной способностью сохранять эластичность после отверждения. В описаниях отдельных материалов прямо указана работа на фланцах, которые движутся в эксплуатации, и противодействие утечкам при вибрации. Но это характеристика конкретных продуктов, а не всех анаэробных герметиков. Уточняйте ее в технической документации вместе с температурным диапазоном и допустимым зазором.

Устранение протечек при вибрации не сводится к повышению усилия затяжки. Без чистых поверхностей, контролируемой сборки и снижения вибрационной нагрузки дополнительная затяжка может не дать долговременного результата. Для повторяющихся утечек полезно вести записи о состоянии фланца, использованном составе, процедуре сборки и режиме работы оборудования.

Когда анаэробный герметик не подходит

Анаэробный состав не следует выбирать только потому, что соединение металлическое и вибрирует.

Его область применения ограничена конструкцией стыка: важны жесткость поверхностей, малый зазор и соответствие материала рабочим условиям. Если фланцы сильно деформированы или в эксплуатации испытывают значительные перемещения, сначала нужно оценить возможность восстановления геометрии или изменения конструкции.

Отдельно проверяют, нужна ли именно прокладка и рассчитан ли узел на формирование уплотнения жидким составом. Герметик может применяться как уплотнение «на месте» для подходящего металлического стыка, но не является безусловной заменой любой прокладке. Решение принимают по конструкции и требованиям оборудования, а не по общему утверждению, что один тип герметика лучше другого.

Признаки, что нужен другой подход

• Зазор превышает значение, допустимое для выбранного состава.

• Поверхности имеют повреждения или коробление.

• Материал фланца либо рабочая среда не входят в область совместимости герметика.

• Фланцевый узел заметно деформируется или перемещается в эксплуатации.

• Повторная утечка сопровождается потерей натяга или сильной вибрацией оборудования.

В каждом из этих случаев сначала устраняют несоответствие конструкции или условий эксплуатации, а затем выбирают способ герметизации. Если вибрация вызвана самим агрегатом, герметик не заменит балансировку, выравнивание центровки, корректировку основания или виброизоляцию. Если проблема связана с геометрией, дополнительное количество состава не восстановит плоскостность.

При подборе материала сопоставляют документацию герметика с реальными условиями, а сборочную процедуру сверяют с требованиями оборудования. Для ответственных узлов ASME PCC-1 может служить ориентиром по сборке болтовых фланцевых соединений, но конкретные действия определяются применимой документацией и конструкцией узла.

Часто задаваемые вопросы

Можно ли использовать анаэробный герметик на всех фланцах?

Нет. Анаэробные фланцевые герметики в первую очередь предназначены для жестких металлических поверхностей с небольшим зазором. Нужно проверить совместимость с материалом, допустимый зазор, рабочую температуру и среду. При поврежденных, коробленых или сильно подвижных фланцах сначала оценивают состояние соединения и возможность его восстановления.

Выдержит ли герметик одновременно температуру и вибрацию?

Это зависит от конкретного состава и условий работы узла. В описаниях отдельных фланцевых герметиков встречаются диапазоны от -55 °C до 150 °C и от -65 °F до 300 °F, а также указания на работу при вибрации. Эти значения нельзя переносить на любой продукт: параметры сверяют с его технической документацией.

Что важнее при вибрации: герметик или правильная затяжка?

Нужны оба условия. Герметик уплотняет подходящий стык, а правильная затяжка обеспечивает необходимое усилие прижима. Вибрация может снижать предварительный натяг болтов, поэтому сборку выполняют по процедуре и калиброванным инструментом. Если источник вибрации не устранен, одной заменой герметика проблему повторной утечки не решить.

Нужно ли сильнее затянуть болты, если появилась протечка?

Не следует просто увеличивать усилие затяжки без диагностики. Утечка может быть связана с загрязнением, дефектом или короблением поверхностей, неподходящим уплотнением либо потерей натяга из-за вибрации. Перед ремонтом осматривают фланцы и крепеж, затем собирают соединение по установленной процедуре с контролем момента.

Заключение

Чтобы фланцевое соединение при вибрации сохраняло герметичность, подбирайте уплотнение по материалу фланцев, зазору, температуре и рабочей среде, готовьте поверхности и контролируйте затяжку. Анаэробный герметик с эластичным послеотвержденным швом может подойти для жесткого металлического стыка с небольшим зазором, если его характеристики соответствуют условиям эксплуатации.

Следующий шаг при повторной утечке - осмотреть поверхности и крепеж, проверить процедуру сборки и определить источник вибрации. Затем сверьте допустимый зазор и температурный диапазон герметика с технической документацией, а при необходимости устраните вибрацию балансировкой, центровкой, виброизоляцией или корректировкой основания.
