Как обеспечить герметичность трубопроводов с агрессивными жидкостями

Герметичность трубопроводов с агрессивными жидкостями - не просто технический вопрос, а вопрос безопасности и надежности производства. Утечка кислоты, щелочи, растворителя или окислителя может привести к коррозии оборудования, загрязнению среды и травмам персонала. Анаэробные герметики и фиксаторы резьбы стали стандартным инструментом герметизации металлических резьбовых соединений, однако выбор правильного состава зависит не от общего понятия «кислотостойкий», а от точной химической среды, в которой будет работать система. Статья разбирает, как подобрать герметик под конкретные условия, какие химические среды допускают анаэробные составы, а какие требуют альтернативных решений, и какие сроки отверждения обеспечивают полную защиту.

Почему анаэробные герметики - решение для резьбовых соединений

Анаэробные составы отверждаются в отсутствие кислорода, что позволяет герметизировать узкие щели между витками резьбы без воздействия на открытые поверхности.

Для трубопроводов с агрессивными жидкостями это означает, что герметик останется в зазоре между резьбой и не будет вытеснен текущей средой, если соединение выполнено правильно.

Анаэробные герметики хорошо работают с гидравлическими жидкостями, топливами, минеральными маслами, охлаждающими жидкостями и многими растворителями. При условии полного отверждения система надежно держит герметичность и не разрушается под действием этих сред. Однако герметик - это только часть соединения; прочность и долговечность зависят также от материала трубы, типа резьбы и правильности применения.

При выборе состава важно помнить, что транспортная прочность (возможность перемещения изделия без нарушения герметичности) достигается в первые часы, но полная механическая и химическая стойкость требуют значительно больше времени. В технических данных указано, что при температуре 20 °C полная химическая стойкость формируется примерно за 3 суток. Если пустить агрессивную среду раньше, герметик может не выдержать, и произойдет утечка или разрушение соединения.

Химическая совместимость: что нельзя упускать

Главная ошибка при выборе анаэробного герметика - ориентация на общее определение «кислотостойкий» без проверки конкретной среды.

На практике один и тот же герметик может быть совместим с уксусной кислотой, но противопоказан для серной кислоты при высокой концентрации. Химическая стойкость зависит от нескольких факторов одновременно:

• Вид реагента: кислота, щелочь, растворитель, окислитель или масло;

• Концентрация: разбавленный раствор часто менее агрессивен, чем концентрированный;

• Температура: при нагреве химическая активность среды растет, и герметик может деградировать быстрее;

• Давление: высокое давление может ускорить диффузию агрессивной среды через полимер.

Перед применением герметика нужно получить от производителя таблицу химической совместимости для нужной среды. В этой таблице обычно указывается, совместим ли продукт с конкретным химикатом, на какой срок (часы, дни, месяцы), и есть ли ограничения по концентрации или температуре.

Существует ряд сред, для которых анаэробные герметики не рекомендуются производителями. К ним относятся:

• Чистый кислород и кислородсодержащие смеси высокого давления;

• Хлор и хлорсодержащие окислители;

• Сильные окислители (перекись водорода, азотная кислота в концентрированном виде и др.);

• Некоторые специфические растворители и фреоны.

Для этих сред нужны альтернативные решения, например фторсиликоновые герметики, политетрафторэтиленовые ленты (ПТФЕ-лента) или специализированные уплотнения из эластомеров, способных противостоять окислению.

Стандарты и допуски для ответственных систем

Если трубопровод работает в газовой системе, системе водоснабжения или в условиях, требующих сертификации, герметик должен соответствовать профильным нормам.

Основной стандарт для анаэробных герметиков в газовых применениях - это EN 751-1. Этот стандарт определяет требования к герметичности, механической прочности, химической стойкости и поведению при различных температурах.

Помимо EN 751-1, герметик может иметь допуски:

Допуск	Применение
DVGW	Немецкая ассоциация газового хозяйства; требуется для систем газораспределения
WRAS	Британская система одобрения материалов для питьевой воды
NSF	Национальный фонд санитарии (США); для питьевой воды и пищевого оборудования

Эти допуски гарантируют, что герметик был испытан на совместимость с питьевой водой, газом или пищевыми применениями и не выделяет в среду вредные вещества. Если ваш проект требует такого допуска, убедитесь, что герметик его имеет, прежде чем его применять.

Материалы уплотнений и резьба: важнейшие пары для агрессивных сред

Герметик работает только в системе, поэтому материалы трубы, резьбы и уплотнений часто определяют успех больше, чем сам герметик.

Для трубопроводов с агрессивными жидкостями нужно учитывать совместимость эластомеров.

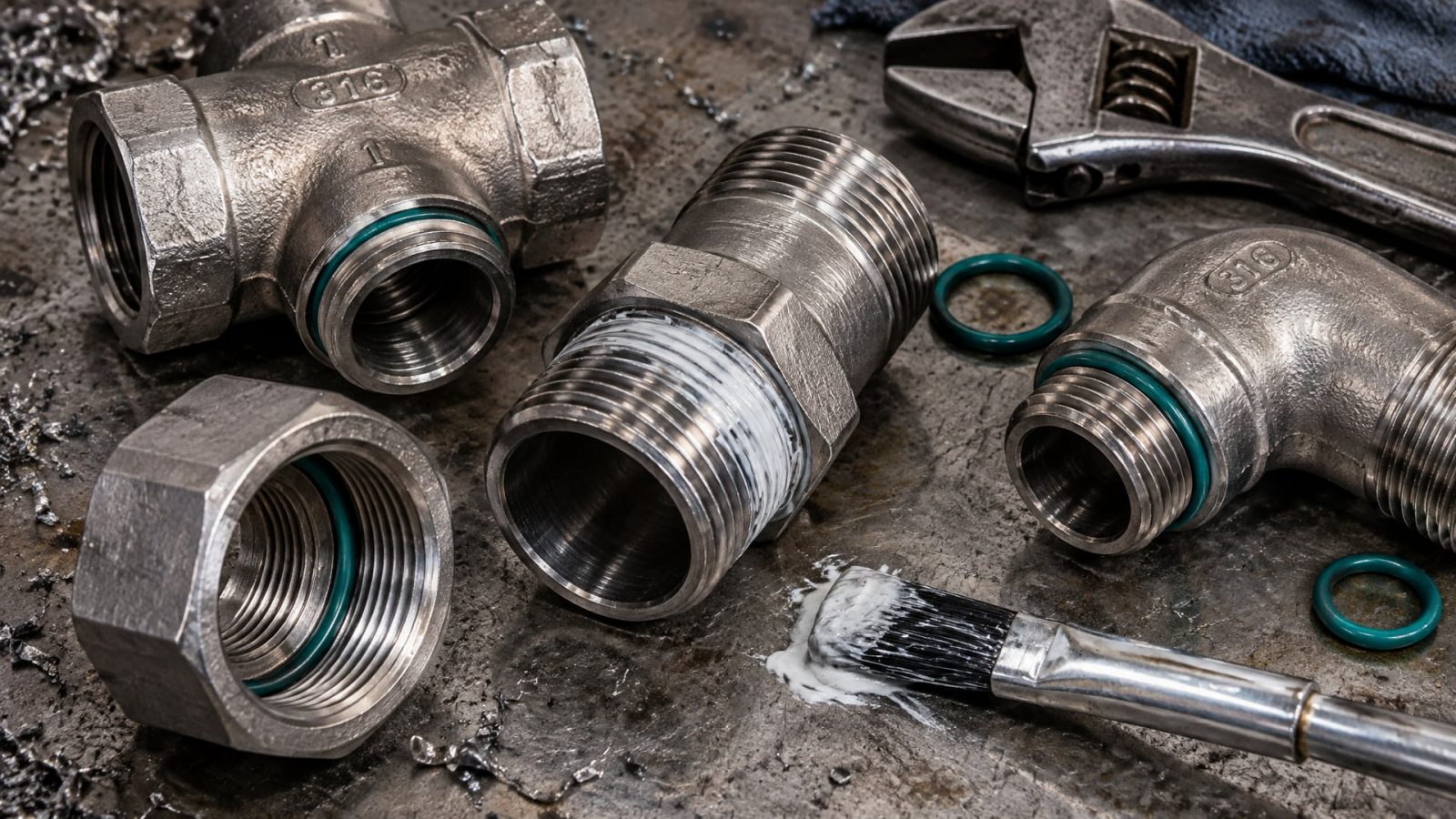

FKM (фторкаучук, Viton) - стандартный выбор для масел, топлив, минеральных жидкостей и многих кислот. Рабочий диапазон FKM примерно −20…+200 °C, что позволяет использовать его и при умеренном нагреве. FKM хорошо сопротивляется углеводородам и кислотам, но может разбухать при контакте с некоторыми аминами, кетонами и аммиаком.

EPDM (этилен-пропиленовый каучук) - подходит для горячей воды, пара, гликолей и щелочных сред. EPDM устойчив к полярным жидкостям (вода, растворы электролитов, щелочи), но не годится для нефтепродуктов и минеральных масел - в таких условиях EPDM набухает и теряет эластичность.

NBR (нитрильный каучук) - универсальный, недорогой, работает с маслами и водой при умеренных температурах, но менее стоек к экстремальным условиям, чем FKM или EPDM.

При выборе герметика для конкретного трубопровода нужно убедиться, что уплотнительный материал совместим с рабочей средой. Часто бывает, что герметик формально подходит, а уплотнение начинает разбухать или пересыхать, и система теряет герметичность через несколько месяцев работы.

Процесс герметизации резьбовых соединений с агрессивными жидкостями

Правильное применение герметика не менее важно, чем его выбор.

Процесс состоит из нескольких этапов:

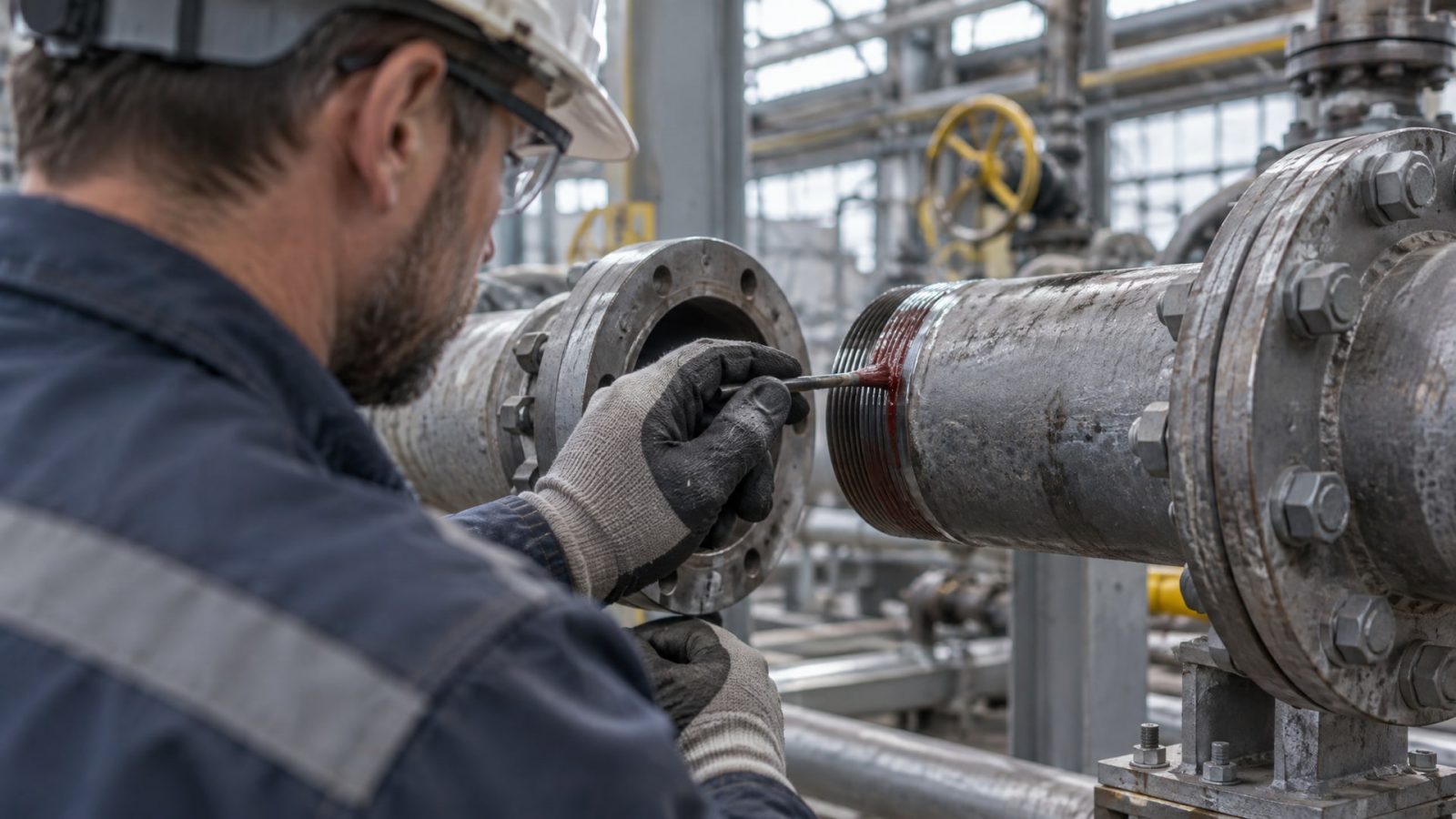

• Подготовка поверхности: резьба должна быть чистой, без окисной пленки, масла и загрязнений. При наличии окисей их нужно удалить щеткой или наждачной бумагой. Если поверхность масляная, протереть тканью с растворителем.

• Нанесение герметика: герметик наносится тонкой пленкой на резьбу; обычно достаточно капли на один виток или небольшого слоя. На практике герметик наносится перед резьбовкой, когда трубный штуцер (ниппель, переходник) вворачивается в гнездо.

• Завинчивание: соединение завинчивается с нужным усилием; герметик начнет полимеризоваться при отсутствии кислорода (в щели между резьбой). На этой стадии происходит формирование герметичного слоя.

• Время выдержки: после завинчивания нужно дождаться достижения транспортной прочности (обычно несколько часов), чтобы можно было перевозить изделие. Однако пускать агрессивную среду можно только после полного отверждения.

• Полное отверждение: при 20 °C полная механическая и химическая стойкость достигаются примерно за 3 суток. При более высокой температуре этот срок может сократиться, при низкой - увеличиться.

В производстве часто возникает соблазн сразу пустить среду, чтобы не задерживать выпуск. На практике преждевременный запуск приводит к утечкам, разрушению герметика и, как следствие, к остановке или переделке системы. Лучше потратить 3 дня на отверждение, чем потом разбирать и пересобирать неудачный узел.

Выбор герметика для типичных агрессивных сред

На производстве часто встречаются следующие агрессивные жидкости.

Вот как к ним подходить:

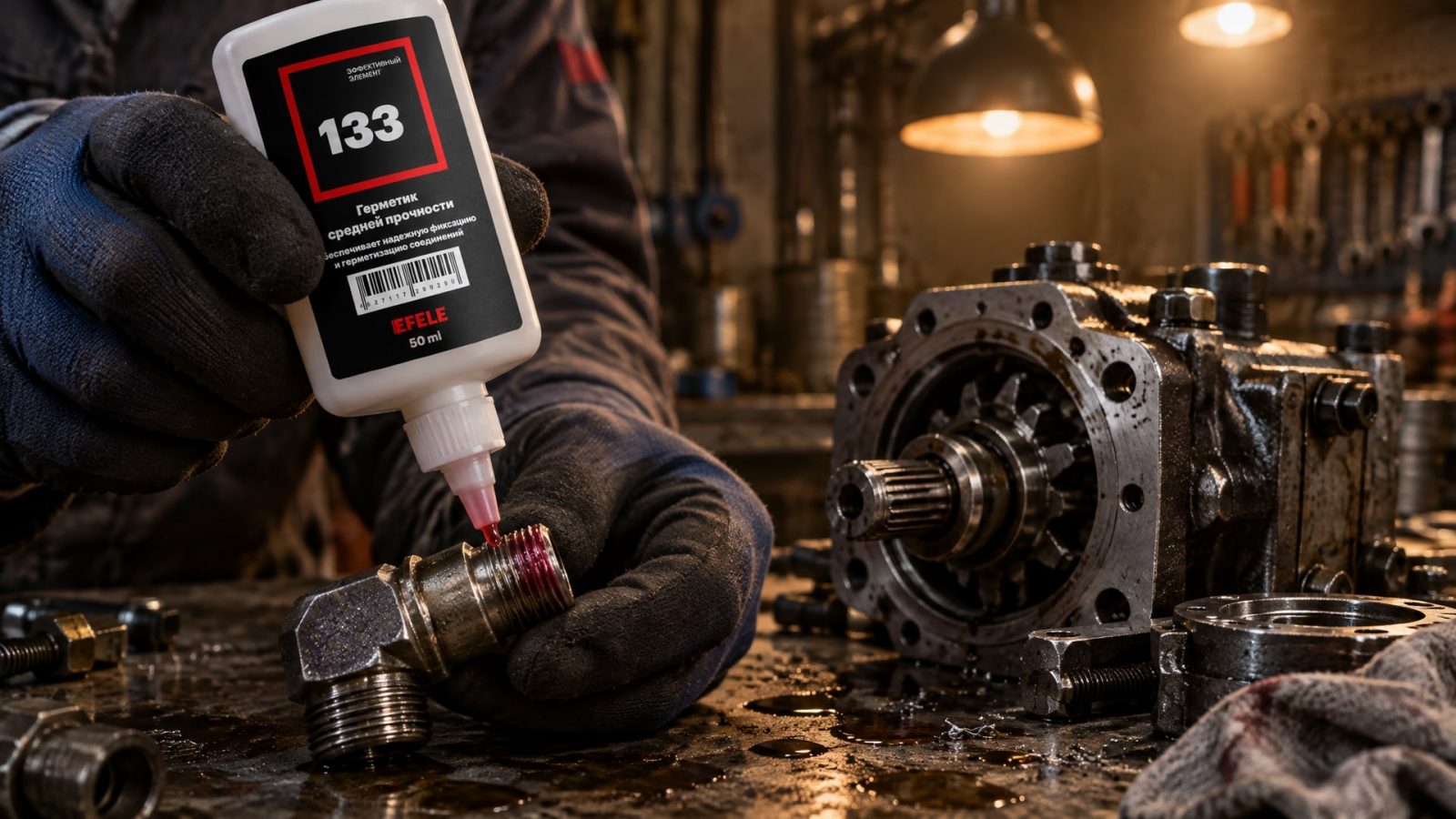

Гидравлические жидкости и минеральные масла: Анаэробные герметики хорошо совместимы с ними. На производствах с циркуляционными системами смазки герметик держится стабильно, потому что органические масла не вызывают разбухание полимера анаэробного состава. Для герметизации труб гидравлических систем используют герметик EFELE 133, который обеспечивает надежную фиксацию и герметичность при работе с маслами и гидравлическими жидкостями под давлением.

Вода и водные растворы: Анаэробные герметики хорошо выдерживают воду и питьевую воду (при наличии соответствующего допуска WRAS или NSF). Для горячей воды и пара нужно убедиться в температурных ограничениях герметика и выбрать при необходимости высокотемпературный вариант.

Кислоты: Выбор зависит от типа кислоты и концентрации. Разбавленные кислоты (уксусная, фосфорная) часто допускаются в таблице совместимости, а концентрированные кислоты (серная, азотная) требуют специальной проверки. Для сильных окислителей (концентрированная азотная, хромовая) анаэробные герметики часто не рекомендуются.

Щелочи: Щелочные растворы обычно хорошо совместимы с анаэробными герметиками, однако нужно проверить концентрацию и температуру. При нагреве до 60–80 °C даже разбавленный раствор может активнее действовать на полимер.

Растворители: Уайт-спирит, ксилол, толуол - совместимость варьируется. Некоторые растворители умеренно совместимы, другие (например, ацетон, некоторые кетоны) могут привести к разбуханию герметика. Всегда нужна проверка по таблице.

Окислители и хлор: Для чистого кислорода, хлора и других сильных окислителей анаэробные герметики не подходят. Для таких сред рекомендуется использовать ПТФЕ-ленты, фторсиликоновые герметики или специализированные составы, разработанные производителем именно для окислительных сред.

Часто задаваемые вопросы

Что такое «полная химическая стойкость» герметика и почему она достигается только через 3 дня?

Анаэробный герметик полимеризуется во время отверждения, переходя из жидкого состояния в твердый полимер. На начальных этапах (первые часы) достигается транспортная прочность - герметик уже держит, но его молекулярная структура еще не стабилизирована полностью. Полная химическая стойкость означает, что полимер устойчив ко всему спектру химических сред, которые его окружают. При 20 °C этот процесс завершается примерно за 3 суток. Если в этот период пустить агрессивную жидкость, она может проникнуть в еще не до конца отвердевший герметик и разрушить его.

Можно ли использовать анаэробный герметик для резьбовых соединений, если среда - чистый кислород?

Нет, анаэробные герметики для чистого кислорода не рекомендуются производителями. В кислородной среде высокого давления органический полимер герметика может вступить в экзотермическую реакцию, что приведет к пожару или взрыву. Для кислородных систем нужно использовать ПТФЕ-ленту, фторсиликоновые герметики или уплотнения из фторкаучука, на которые производитель дал явное разрешение.

Как проверить, совместим ли герметик с конкретной кислотой или щелочью?

Нужно получить от производителя герметика таблицу химической совместимости. Она показывает, какие вещества допустимы и на какой срок (часы, дни, месяцы). Если вещества нет в таблице, нужно либо запросить испытание, либо проверить на тестовом образце перед применением в production. Помните, что концентрация и температура сильно влияют на совместимость - разбавленный раствор часто более совместим, чем концентрированный.

Почему материал уплотнения (FKM, EPDM) так важен для герметизации с агрессивными жидкостями?

Герметик - это только часть соединения. Уплотнение (кольцо, прокладка из эластомера) должно быть совместимо с рабочей средой, иначе оно будет разбухать, пересыхать или терять эластичность. Например, EPDM хорош для горячей воды и щелочей, но набухает в масле; FKM работает с маслами и кислотами, но может разбухать в аминах. Если уплотнение несовместимо, герметичность потеряется, несмотря на правильный выбор герметика.

Нужна ли лента ПТФЕ под герметик, или герметика достаточно?

На практике часто применяют оба решения вместе: герметик наносится на резьбу, а затем наматывается ПТФЕ-лента. Это повышает надежность и герметичность за счет физического барьера. Однако для большинства обычных (не критичных) применений герметика хватает. ПТФЕ-лента становится обязательной для газовых систем под допуск EN 751-1, для кислородных систем и для очень высоких давлений.

Заключение

Герметичность трубопроводов с агрессивными жидкостями достигается правильным выбором герметика, совместимого с конкретной средой, соблюдением сроков полного отверждения (примерно 3 суток при 20 °C) и выбором совместимых уплотнительных материалов. Анаэробные герметики - мощный инструмент для резьбовых соединений с маслами, гидравлическими жидкостями, водой и большинством кислот и щелочей, но они имеют прямые ограничения: не подходят для чистого кислорода, хлора и сильных окислителей. Ключ к успеху - это не выбирать герметик по общему названию («кислотостойкий»), а сверять таблицу химической совместимости для нужной среды и соблюдать все требования производителя по подготовке, нанесению и выдержке перед пуском системы.

Следующий шаг: получите от производителя герметика подробную таблицу совместимости для вашей конкретной рабочей среды, укажите температуру, давление и концентрацию жидкости, выберите подходящий герметик и согласованный с ним материал уплотнения, а затем дайте соединению отвердеть полностью перед введением в эксплуатацию.
