Контроль концентрации СОЖ в станке: методы без рефрактометра

Стабильная концентрация режущей жидкости в станке - основа качественной обработки и долгого срока службы инструмента. Однако проверять ее «на глаз» или по внешнему виду эмульсии нельзя: толщина масляной пленки и цвет жидкости не отражают реальное содержание концентрата в воде. Рефрактометр - самый удобный полевой способ, но в некоторых ситуациях его нет под рукой или нужны дополнительные методы проверки. В этой статье разберем, какие способы контроля работают без приборов, какие требуют простого лабораторного оборудования, и как организовать систему поддержания концентрации, чтобы отклонения были минимальными.

Целевая аудитория - технические специалисты, закупщики, инженеры и операторы станков, ответственные за обслуживание СОЖ в цехе. Статья подскажет, какой метод выбрать в зависимости от типа жидкости, частоты контроля и доступного оборудования.

Почему визуальная оценка не работает

Попытка определить концентрацию СОЖ по цвету, прозрачности или толщине масляной пленки - типичная ошибка.

Жидкость может казаться белой и однородной, но содержать недостаточно концентрата. Обратная ситуация: при загрязнении частицами или отложениями жидкость мутнеет, но концентрация остается в норме.

Отличить 5% концентрацию от 15% на глаз невозможно. В обоих случаях эмульсия выглядит примерно одинаково, особенно если в баке нет эталонного образца. Толщина масляной пленки тоже не показатель: она зависит от типа масла, типа СОЖ, наличия в жидкости загрязнений и поверхностного натяжения. При недостатке концентрата масло может быть одно, при его избытке - тоже одно, но разных фракций.

Некоторые операторы ориентируются на запах или на ощущение скольжения. Это субъективно и ненадежно. Два человека оценят одну и ту же жидкость по-разному. К концу смены, когда рук чувствительность упадет, оценка станет еще более условной.

Единственный способ убедиться в правильной концентрации - измерить ее объективным методом.

Методы контроля без рефрактометра

Титрование (щелочное)

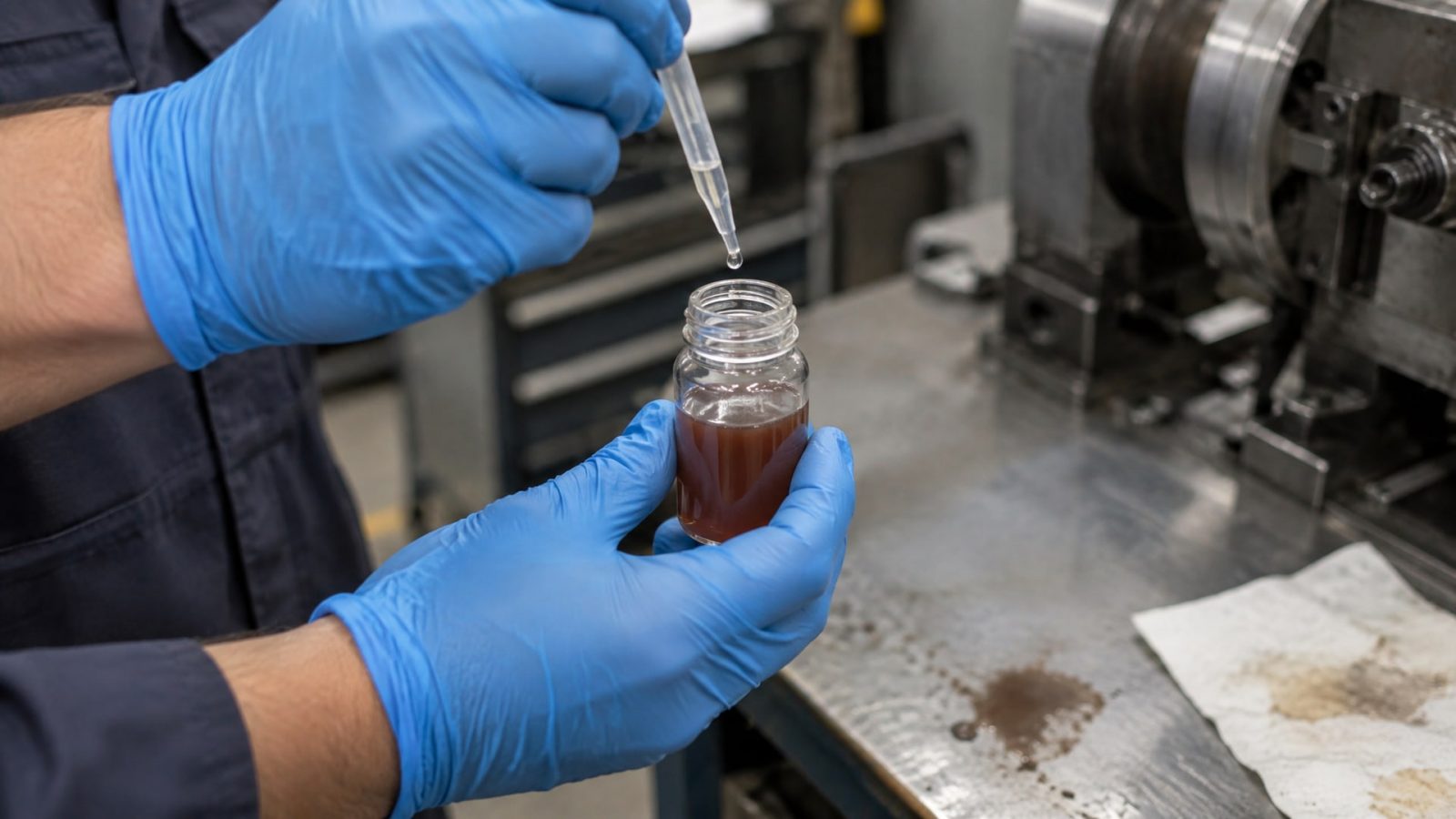

Щелочное титрование - наиболее распространенная лабораторная альтернатива рефрактометру. Метод базируется на том, что большинство водосмешиваемых СОЖ содержат щелочные компоненты (обычно триэтаноламин или аминовые буферы), которые можно количественно оценить через нейтрализацию кислотой.

Процедура проста: берут пробу СОЖ (обычно 10 мл), добавляют дистиллированную воду до определенного объема, затем понемногу вливают стандартный раствор кислоты до точки нейтрализации (контролируется индикатором или pH-метром). Объем израсходованной кислоты пропорционален количеству щелочных компонентов в жидкости, а значит - и концентрации.

Точность метода хорошая: погрешность обычно не превышает ±0,5% от целевой концентрации. Недостатки: требуется стандартный раствор кислоты, воронка, мерный цилиндр, индикатор, некоторая подготовка персонала. Это не цеховой метод - это лабораторный. Результат известен не сразу, а через 10–15 минут.

Для дома или небольшого цеха, где СОЖ контролируется раз в неделю, титрование может быть приемлемо.

Кислотное разделение (acid split)

При нарушении эмульсии или для проверки содержания масла в жидкости используют кислотное разделение. В этом методе к пробе СОЖ (100 мл) добавляют примерно 30 мл концентрированной кислоты (обычно соляной или серной), затем оставляют стоять при температуре около 90°C в течение 24 часов. Кислота разрушает эмульсию, масло и вода разделяются.

По истечении суток измеряют объем отделившегося масла в мерном цилиндре. Если в 100 мл эмульсии 10% концентрата, то получится около 10 мл масла. Этот объем пересчитывают в процентную концентрацию.

Метод дает хорошую точность для диагностики: позволяет понять, есть ли вообще масло в жидкости, и примерно сколько. Однако 24-часовая выдержка делает его не оперативным. Используется обычно для лабораторного анализа образцов, собранных в течение недели, а не для повседневного контроля.

Также существуют ускоренные варианты кислотного разделения с нагревом до более высоких температур, но они требуют специального оборудования.

Отбор и хранение проб для лабораторного анализа

Если обработка проб осуществляется в лаборатории (своей или внешней), от правильности отбора зависит результат. Пробу берут из рабочего потока СОЖ, а не с поверхности ванны: там скапливается плавающее масло, которое исказит результат в сторону увеличения. Также не берут со дна: там - осадок, загрязнения, продукты деградации.

Рекомендуемый объем пробы: 100–250 мл. Ее помещают в чистый, сухой, закрытый контейнер. Если анализ будет проведен не сразу, пробу хранят при комнатной температуре и в темноте (свет способствует окислению и деградации эмульсии).

Перед отправкой в лабораторию пробу перемешивают (но не встряхивают с воздухом, иначе изменится состав газовой фазы и pH). Нестабильную эмульсию можно восстановить, добавив 0,1–0,2% поддерживающего эмульгатора: жидкость должна стать однородной, после чего ее анализируют.

Поддержание концентрации через регулярный долив

Если лабораторные методы недоступны или слишком редки, стабильность концентрации обеспечивают дисциплиной долива и перемешивания.

Правило долива

Главная ошибка: доливают в станок чистую воду или чистый концентрат. Чистая вода разбавляет СОЖ, и концентрация падает. Чистый концентрат слишком вязкий, не распределяется равномерно и временно дает очень высокую концентрацию в точке долива.

Правильный способ: готовят промежуточную смесь, примерно вдвое слабее целевой концентрации (если целевая 10%, то готовят 5%), и добавляют ее в станок. Это позволяет избежать резких скачков и обеспечивает плавное восстановление концентрации.

Частота долива зависит от типа станка и нагрузки, но обычно это раз в смену или раз в день. За смену эмульсия теряет концентрат из-за испарения воды (вода испаряется быстрее масла), поэтому периодический долив необходим.

Перемешивание перед контролем

Перед любым контролем концентрации (хотя бы один раз в день) эмульсию в баке необходимо перемешать. Берут длинный стержень или палку, опускают в бак и несколько раз медленно перемешивают, чтобы выровнять плотность и состав по всему объему. Быстрое перемешивание или встряхивание вызовет захват воздуха и пены, что затруднит контроль.

После перемешивания ждут 5–10 минут, чтобы пена осела, и только затем берут пробу.

Совет инженера

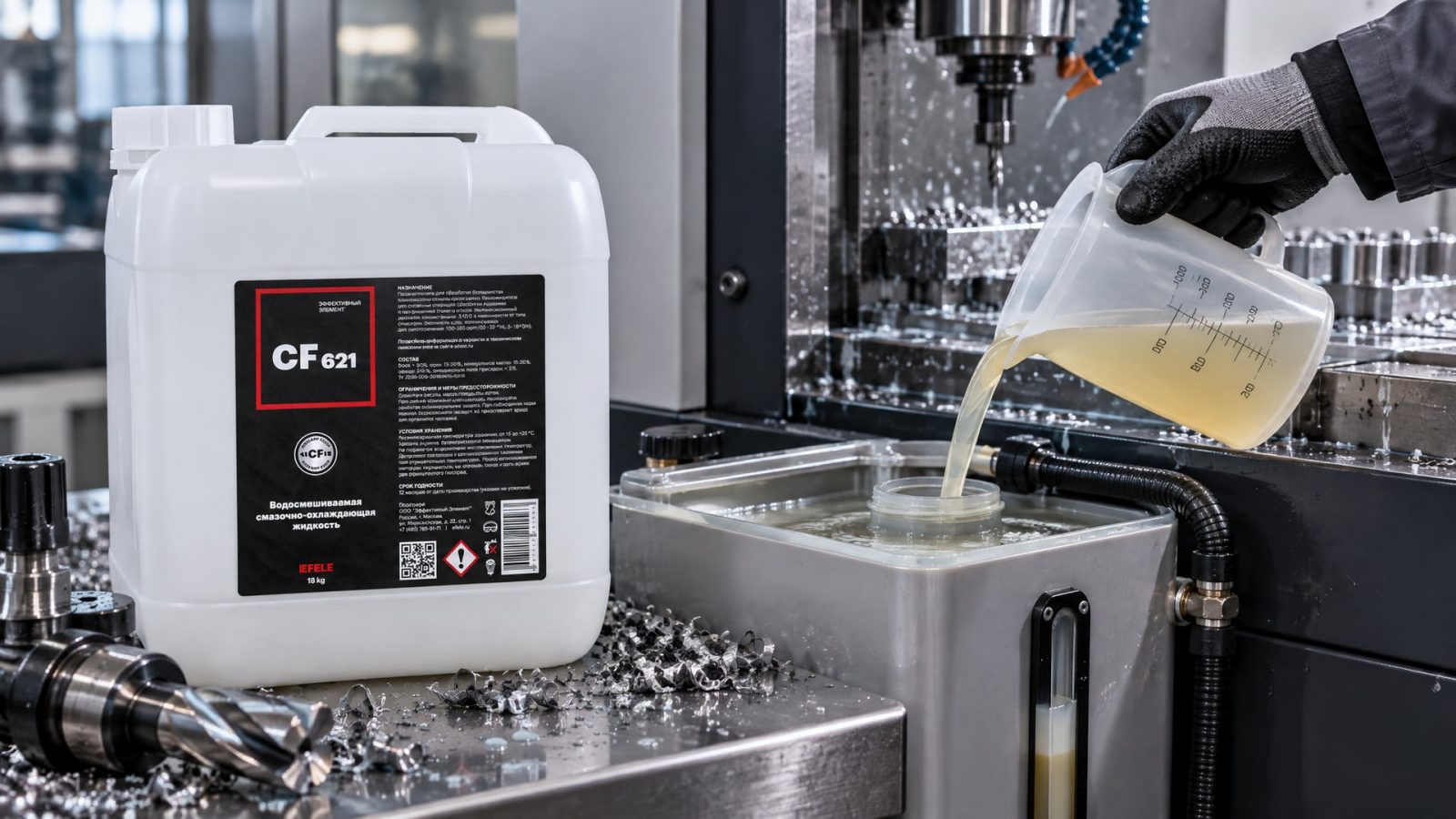

На участках с высокой нагрузкой на инструмент и частыми переналадками станков используют качественные полусинтетические СОЖ, которые лучше держат концентрацию. EFELE CF-621, например, показывает хорошую стабильность эмульсии и минимальное испарение в течение смены. Это особенно актуально, если контроль концентрации осуществляется только один раз в день: качественная жидкость меньше девиирует от целевого диапазона между проверками.

Определение целевого диапазона концентрации

Для водосмешиваемых СОЖ типичный рабочий диапазон составляет 3–20% по массе в воде.

Конкретное значение зависит от типа обработки, материала заготовки и материала инструмента.

Для шлифования и высокоточной механической обработки часто используют 5–8%, для тяжелого фрезерования и токарной обработки -8–15%, для некоторых видов сверления - до 20%.

Паспорт или техпаспорт (TDS) конкретного продукта обязательно указывает рекомендуемый диапазон. Его нельзя игнорировать. Если концентрация ниже рекомендуемой, режущие свойства ухудшаются, инструмент скользит, возрастает износ. Если выше - жидкость становится слишком вязкой, плохо циркулирует, может забить сетку фильтра и привести к локальному перегреву.

Производители также указывают поправочный коэффициент для рефрактометра (если контроль осуществляется прибором). Этот коэффициент применяется к показаниям прибора, чтобы получить фактическую концентрацию. Без коэффициента результат будет неверным.

Контроль при нестабильной эмульсии

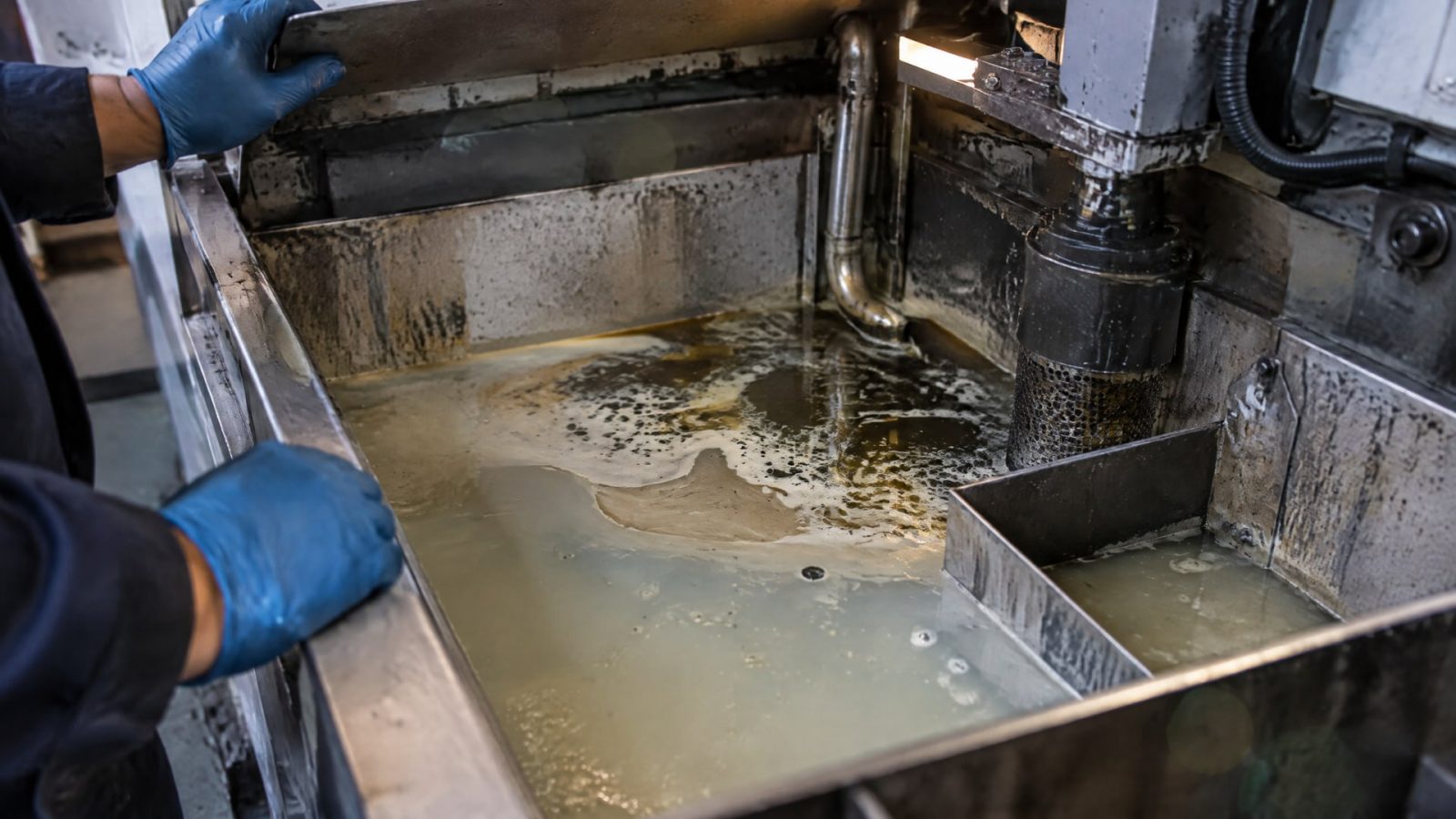

Иногда эмульсия «сломана»: она расслаивается, появляется видимое отделение масла, жидкость мутнеет неравномерно.

Это может произойти из-за загрязнения (попадание смазки от станка, пыли, абразива), сильного нагрева, или просто из-за естественного старения СОЖ.

Перед тем как делать анализ, нестабильную эмульсию пытаются восстановить. К пробе добавляют 0,1–0,2% поддерживающего эмульгатора (это вещество, которое помогает маслу лучше распределяться в воде). Смесь перемешивают несколько минут и дают ей постоять 15–20 минут.

Если эмульсия восстановилась и стала однородной, приступают к анализу. Если восстановление не произошло, это признак деградации жидкости: пора менять или фильтровать СОЖ.

Восстановление эмульсии перед анализом важно, потому что расслаивание может маскировать реальную концентрацию. Нестабильная проба даст неверный результат любым методом.

Ведение журнала контроля

Для поддержания концентрации в пределах нормы рекомендуется вести простой журнал контроля.

В нем фиксируют:

• Дату и время контроля

• Номер станка или ванны

• Результат измерения концентрации (если он известен)

• Объем долитой смеси (если долив был осуществлен)

• Примечания (загрязнение, запах, пена, необычный цвет)

Журнал ведется обычно на листе бумаги или в электронной таблице. Даже простая запись помогает выявить тренды: растет ли концентрация, падает ли, есть ли дни с аномалиями.

Если концентрация систематически падает быстрее, чем ожидалось, это может указывать на проблему с циркуляцией, утечку жидкости или слишком интенсивное испарение (например, из-за работы станка в условиях высокой температуры).

Часто задаваемые вопросы

Можно ли определить концентрацию СОЖ на глаз или по ощущению?

Нет. Внешний вид, цвет и консистенция жидкости не отражают ее концентрацию. Две СОЖ с концентрацией 5% и 15% могут выглядеть почти одинаково. Ощущение скольжения при прикосновении субъективно и зависит от типа масла, температуры и состояния кожи. Единственный надежный способ - измерение объективным методом.

Что делать, если в станке СОЖ расслоилась?

Первый шаг - добавить в нарушенную эмульсию 0,1–0,2% поддерживающего эмульгатора, перемешать и дать постоять 15–20 минут. Если однородность восстановилась, контролируют концентрацию обычным методом. Если восстановление не произошло - жидкость деградировала и требует замены или глубокой фильтрации.

Титрование дает более точный результат, чем рефрактометр?

Титрование и рефрактометр дают сопоставимую точность (±0,5–1% концентрации). Выбор метода зависит от удобства: рефрактометр быстрее (результат за 30 секунд), титрование требует подготовки и занимает 10–15 минут, но не требует калибровки прибора.

Можно ли заменить контроль концентрации только контролем pH?

Нет. pH показывает щелочность или кислотность жидкости, но не отражает процентное содержание концентрата в воде. Жидкость может иметь нормальный pH и при этом иметь неправильную концентрацию. pH - полезный параметр мониторинга старения, но не параметр концентрации.

Как часто нужно контролировать концентрацию, если нет рефрактометра?

Если используется метод лабораторного титрования, то обычно один-два раза в неделю, в зависимости от интенсивности работы станка и скорости испарения. Если контроль ведется только через дисциплину долива, то ежедневно перемешивают эмульсию и визуально следят за признаками нарушения.

Заключение

Контроль концентрации СОЖ без рефрактометра возможен, но требует либо доступа к простому лабораторному оборудованию (для титрования или кислотного разделения), либо строгой дисциплины долива и перемешивания. Визуальная оценка и внешний вид жидкости - ненадежные показатели и не заменяют измерение. Рабочий диапазон типичной водосмешиваемой СОЖ составляет 3–20% в воде; отклонения от целевого коридора приводят к снижению режущих свойств и ускоренному износу инструмента.

Следующий шаг для вашего предприятия: определите, какой метод контроля наиболее реален в вашей ситуации (рефрактометр, титрование, или система дисциплинированного долива), обучите команду правилам отбора проб и долива, и начните вести простой журнал контроля. Это обеспечит стабильную концентрацию, улучшит качество обработки и снизит затраты на инструмент.
