КПД червячного редуктора и снижение пускового сопротивления с помощью АФП

Если система управления не запускает механизм с требуемой нагрузкой, причина может быть не только в двигателе. В червячной передаче трение скольжения создает потери и увеличивает сопротивление при старте, особенно при частичной загрузке и высоком передаточном числе. Антифрикционное покрытие (АФП) может снизить потери на скольжение и пусковое сопротивление, но само по себе не заменяет проверку геометрии, смазки и режима работы.

Статья поможет инженерам, техническим специалистам и снабженцам оценить связь между КПД червячного редуктора и пуском, разобраться в ориентировочных значениях для разных передач и понять, когда имеет смысл рассматривать покрытие. Отдельно разберем, что проверять перед нанесением и почему табличный КПД нельзя считать постоянной характеристикой конкретного привода.

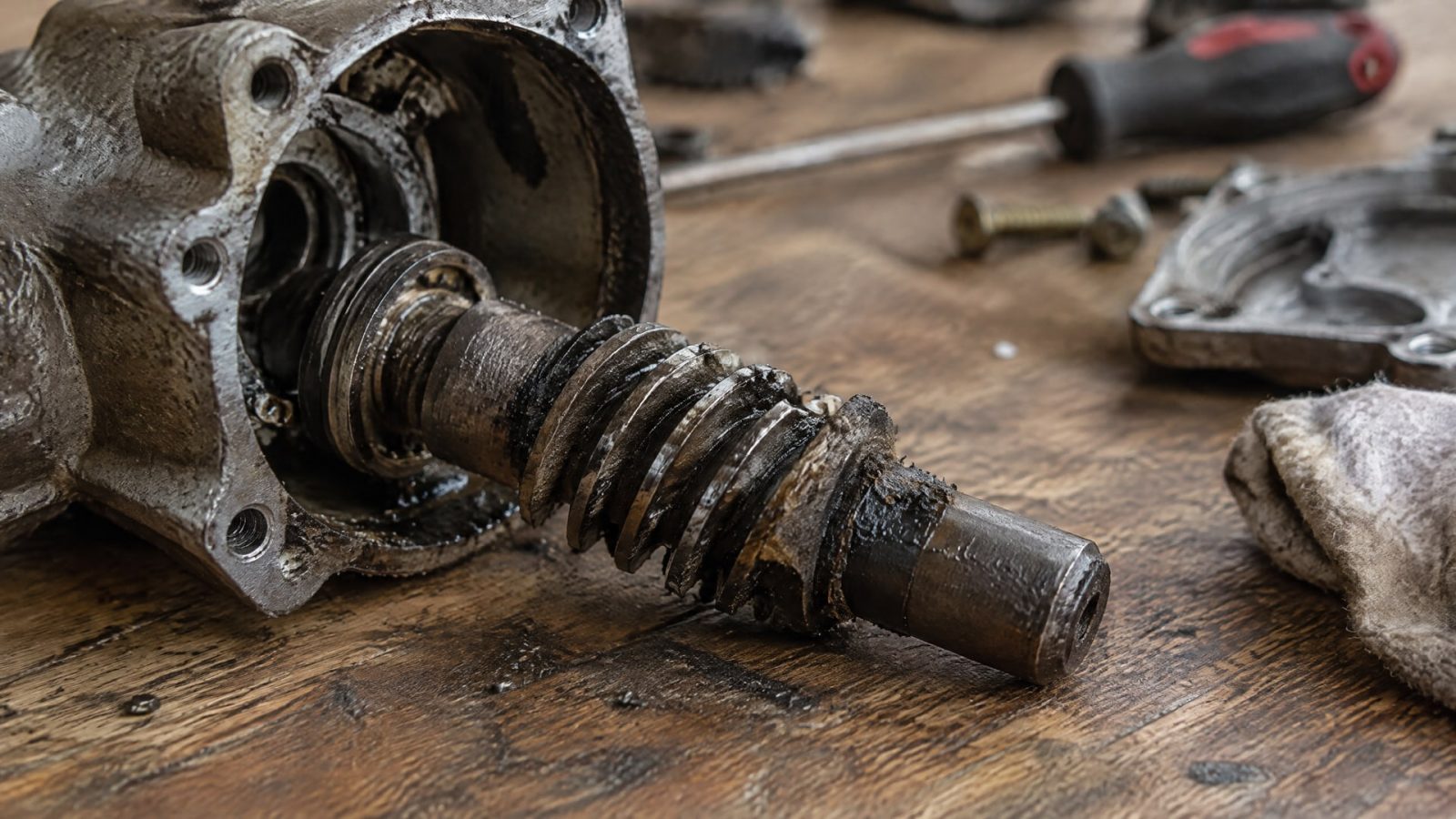

Почему червячный редуктор тяжело запускается

Червячная передача работает с трением скольжения.

Поэтому часть энергии расходуется на преодоление сопротивления в зацеплении, а пуск требует от привода достаточного момента для начала движения. Если нагрузка частичная, постоянные потери на трение могут составлять большую долю общего сопротивления. Этот эффект особенно заметен у редукторов с высокими передаточными числами.

На старт также влияют число заходов червяка и требование к самоторможению. Однозаходные схемы чаще выбирают, когда важно удерживать нагрузку без обратного вращения; многозаходные варианты могут обеспечивать меньшие потери и более высокий КПД. Поэтому изменение одной характеристики нельзя оценивать отдельно от задачи механизма.

Для диагностики полезно разделить два вопроса: достаточно ли момента развивает двигатель при пуске и какое сопротивление создает сама передача. Если привод исправен, но механизм запускается тяжело, проверяют рабочую нагрузку, состояние и обработку поверхностей, смазку, зазоры и соответствие передачи заданному режиму. Одного паспортного значения КПД для такого вывода недостаточно.

Низкий пусковой момент редуктора не всегда означает, что требуется заменить мотор или редуктор. Сначала выясняют, возникает ли проблема только при холодном пуске, при частичной нагрузке или во всех режимах. Эти наблюдения помогают определить, связано ли сопротивление с условиями работы передачи или с подбором привода. Если важна самотормозящая способность, ее также учитывают при выборе решения по снижению трения.

КПД червячного редуктора: ориентировочные значения

Табличный КПД показывает ориентир для заданного типа передачи, но не гарантирует такое же значение для конкретного узла.

В сводных данных для одноступенчатых червячных редукторов при передаточном числе i=8 приводится диапазон 0,88-0,96, а при i=20 - 0,78-0,91. Другие материалы указывают общий диапазон примерно 70-92%, а для больших передаточных чисел около i=80 встречаются значения 58-65%.

Эти показатели собраны из материалов с разными условиями расчета и не образуют универсальную таблицу для подбора любого редуктора. На результат влияют межосевое расстояние, исполнение, число заходов червяка, скорость, качество обработки и учет потерь в подшипниках. Кроме того, материалы могут приводить динамический или статический КПД, поэтому сравнивать значения без учета метода оценки некорректно.

Для червяков с разным числом заходов также приводятся отдельные интервалы: при одном заходе типичный КПД составляет 0,50-0,70, при двух - 0,75-0,85, при четырех - 0,82-0,92. Однозаходную схему связывают с самоторможением. Эти значения помогают увидеть общую зависимость, но не заменяют проверку конкретной конструкции и режима.

Поэтому запрос «кпд червячного редуктора таблица» полезен как начальный ориентир, а не как готовое инженерное решение. При сравнении паспортных и расчетных данных следует выяснить, к каким передаточному числу, нагрузке и режиму относится каждое значение.

Как снизить трение в редукторе без потери функции передачи

Снижение трения редуктора начинают с определения требуемого результата.

Для системы управления это может быть более уверенный старт, меньшие потери на скольжение или уменьшение тепловыделения. Одновременно проверяют, сохраняется ли необходимое самоторможение: высокий КПД не всегда предпочтителен, если передача должна удерживать нагрузку.

Антифрикционное покрытие рассматривают в составе решения, а не вместо подбора передачи. Оно должно соответствовать условиям контакта и не нарушать зацепление. Важны подготовка поверхности, геометрия после нанесения, зазоры и фактическое состояние пары. Если эти параметры не учесть, снижение трения может сопровождаться шумом, нагревом или ухудшением работы передачи.

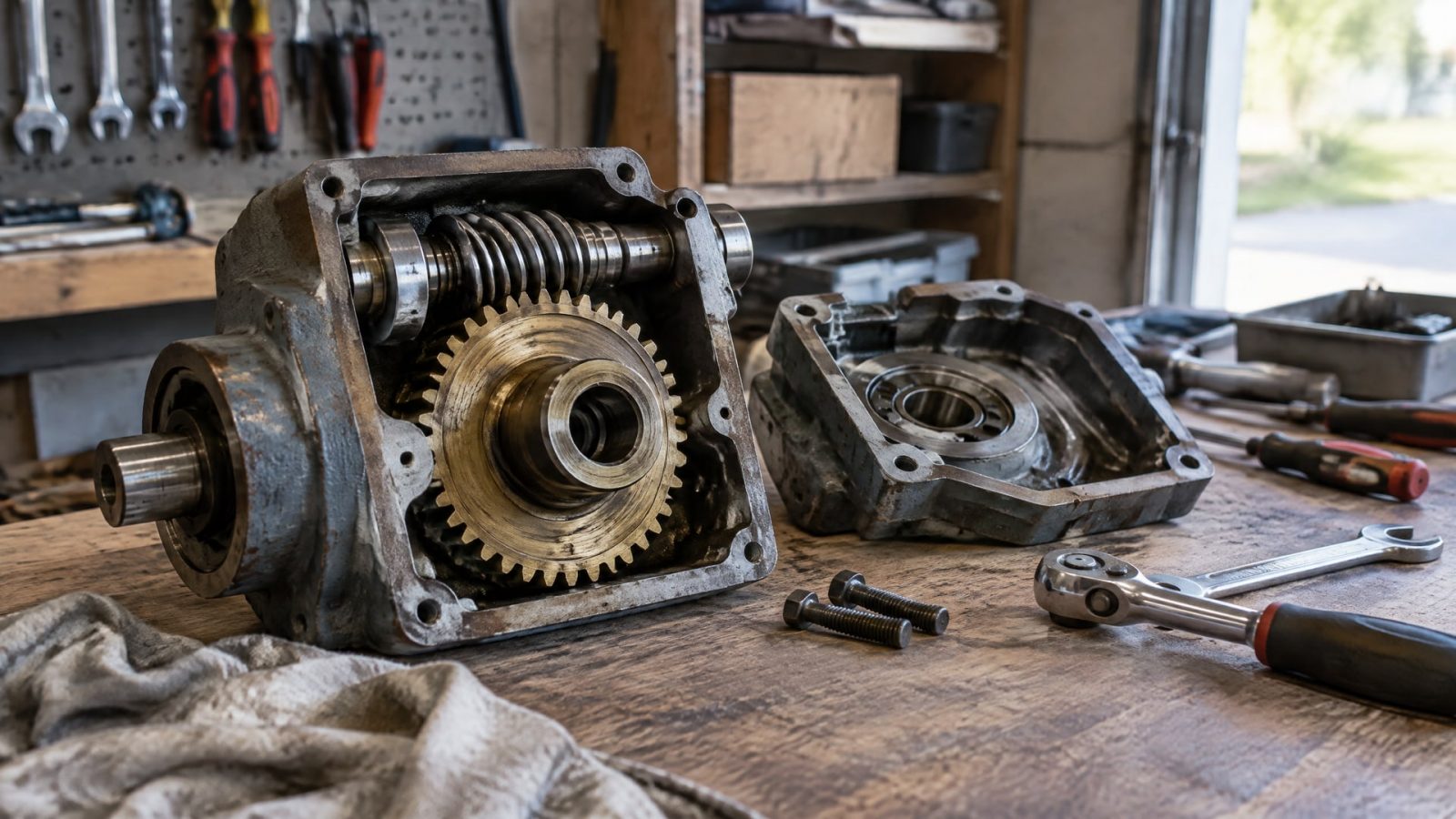

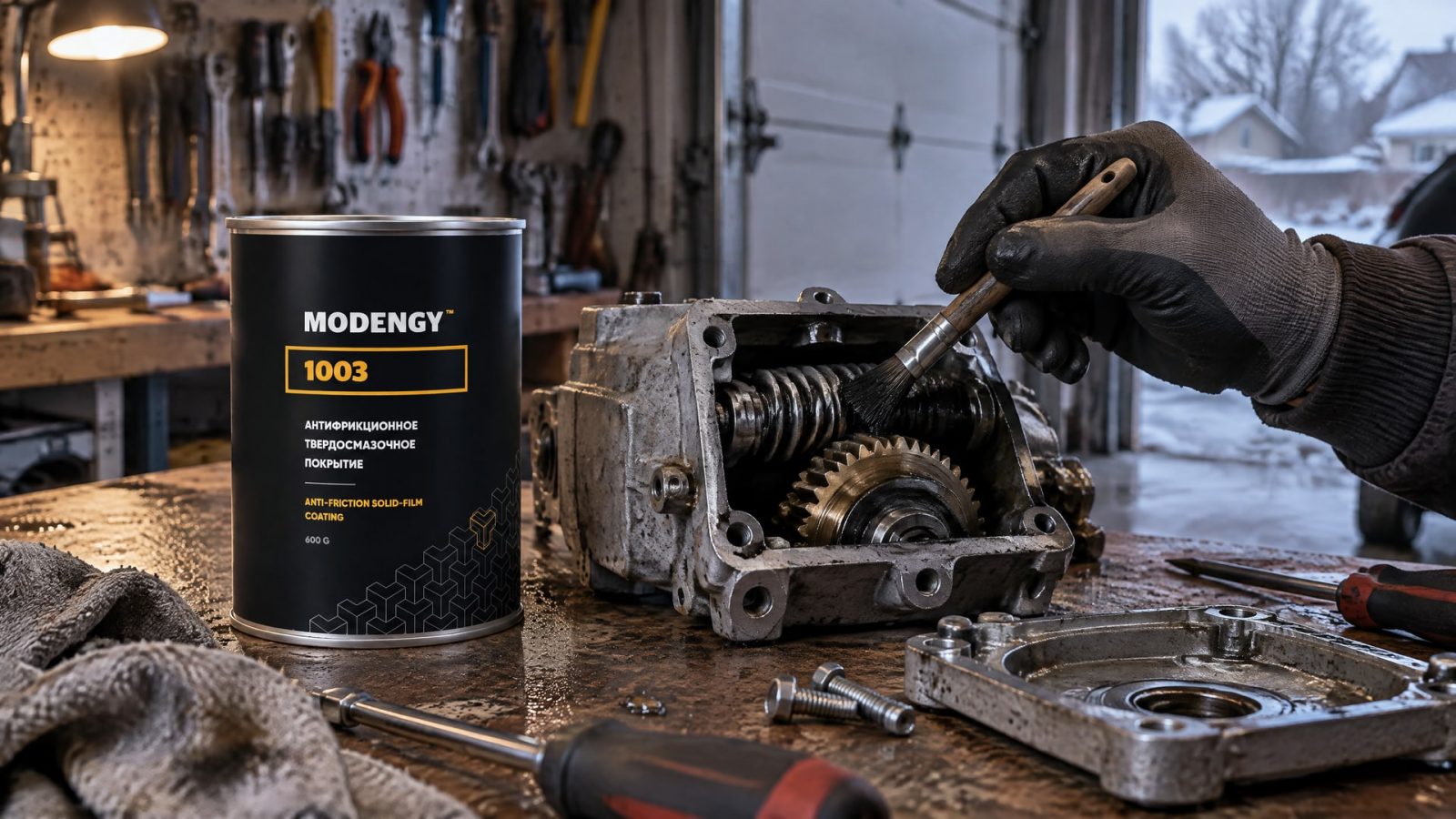

В ситуациях, когда при пуске проявляются высокое сопротивление скольжению, износ или фреттинг, в качестве такого решения применяют MODENGY 1003. Покрытие полимеризуется при комнатной температуре и обеспечивает долговечную смазку. Перед его включением в технологический процесс оценивают состояние поверхностей и сопряжение деталей, а затем проверяют работу узла в характерном режиме нагрузки.

Оценивать результат только по изменению КПД недостаточно. Для привода управления важны запуск под фактической нагрузкой, стабильность движения и сохранение требуемой функции передачи. При проверке сопоставляют исходное и итоговое поведение узла в одинаковых режимах, обращая внимание на стартовое сопротивление, нагрев и признаки ухудшения зацепления.

Нанесение антифрикционного покрытия и допуски

Нанесение антифрикционного покрытия требует контроля не только материала, но и состояния детали.

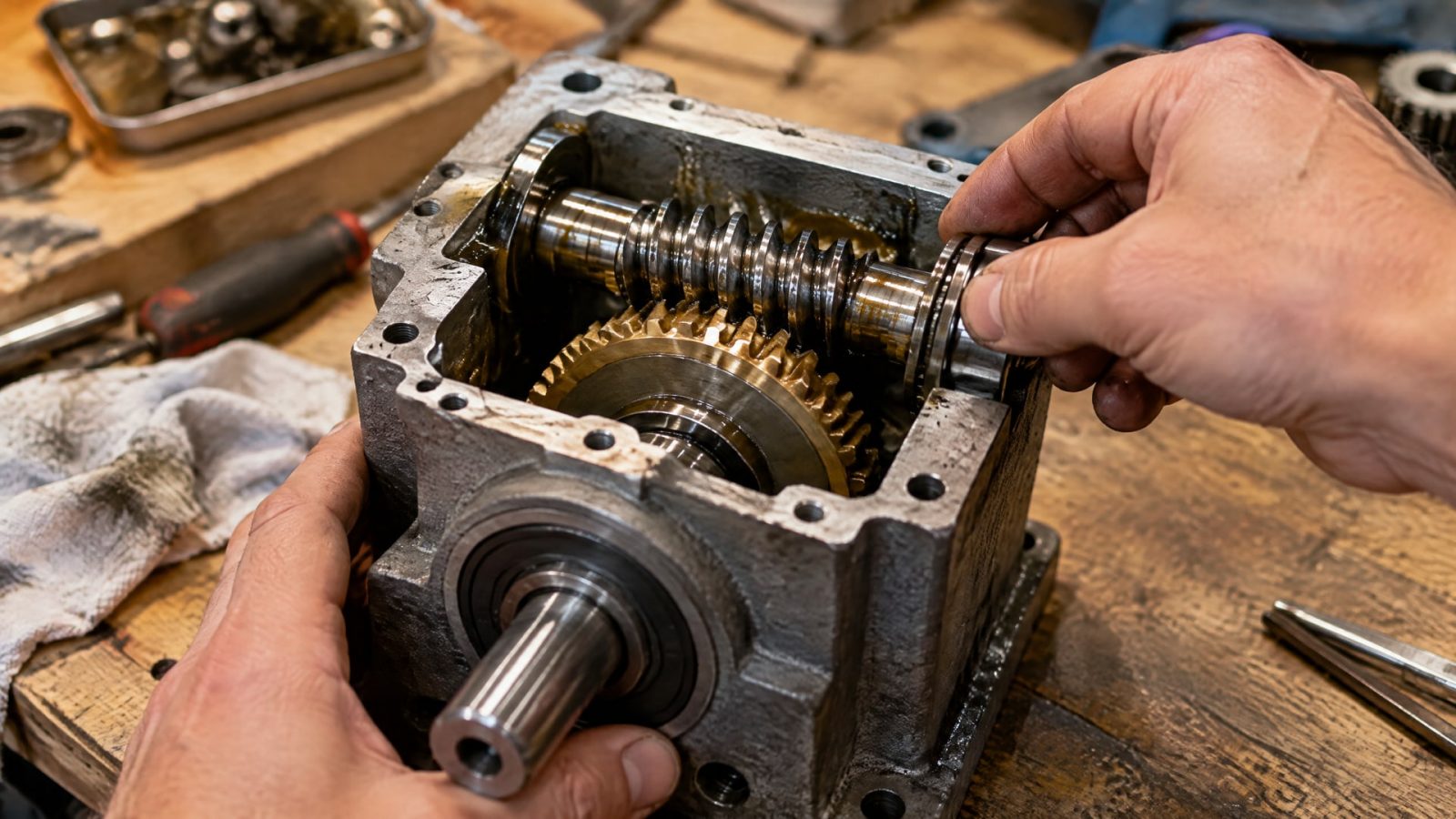

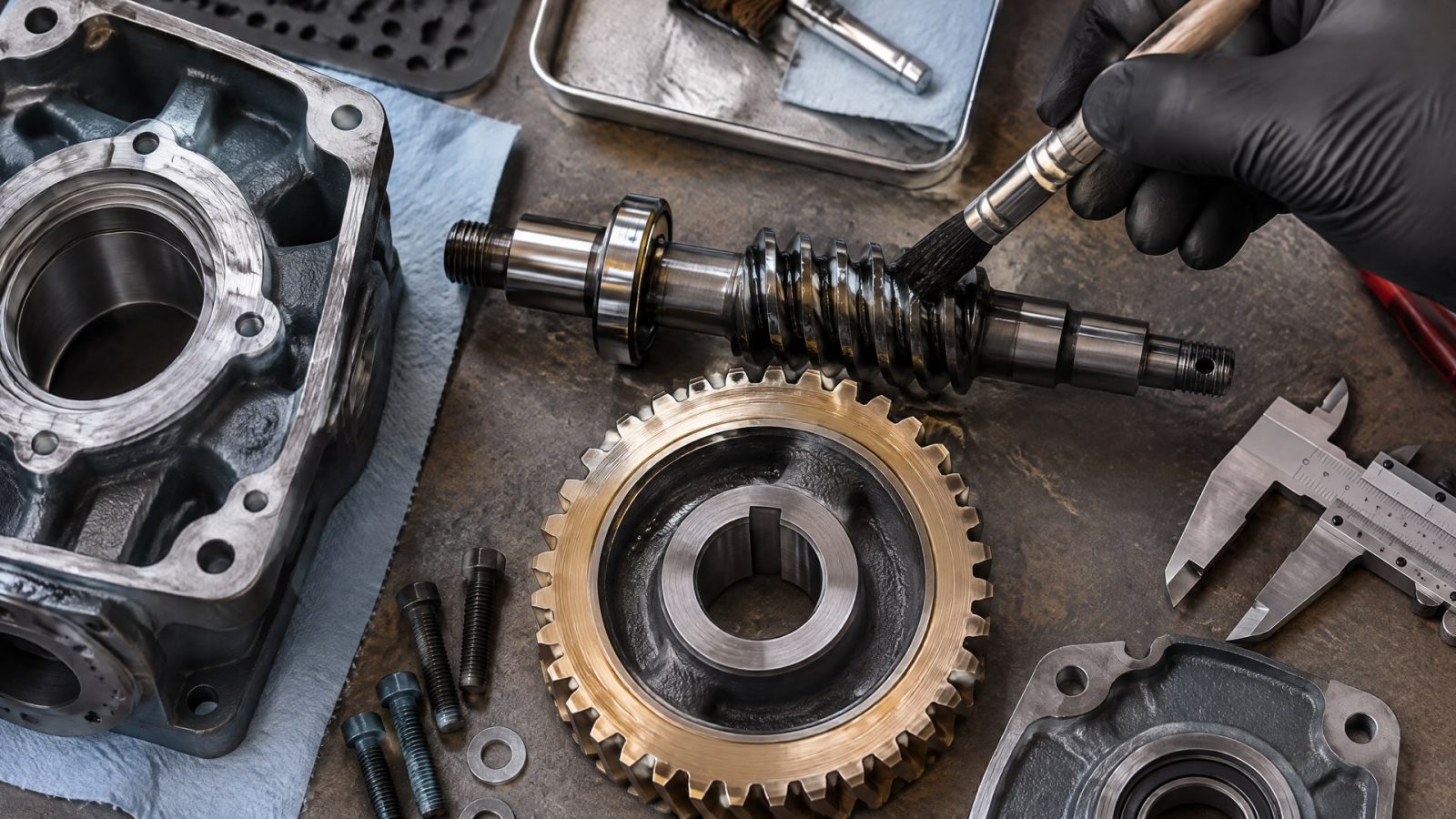

Перед обработкой определяют, какие поверхности участвуют в зацеплении, оценивают качество обработки и проверяют геометрию. Для червячной пары это принципиально: изменение размеров контактных поверхностей способно повлиять на зазор и сопряжение.

Универсальных числовых допусков для нанесения покрытия на червячный редуктор здесь привести нельзя: они зависят от конкретной конструкции и технологических требований к узлу. Поэтому допуски при антифрикционном покрытии сверяют со спецификацией детали и процессом нанесения. Особое внимание уделяют зазорам и геометрии после обработки, а не только параметрам покрытия.

До внедрения покрытия полезно зафиксировать исходное состояние передачи и условия работы. Затем проверяют, как изменились запуск, движение под нагрузкой и нагрев. Такой порядок помогает отделить влияние покрытия от других факторов, например изменения нагрузки или режима эксплуатации. При заметном шуме или ухудшении зацепления необходимо повторно проверить геометрию и сопряжение деталей.

Технологию оценивают с учетом полного цикла: подготовки поверхности, нанесения и полимеризации, а также контроля готовой детали. Для MODENGY 1003 в описании указана полимеризация при комнатной температуре; конкретный порядок работ следует сверять с документацией на материал и требованиями к узлу. Не следует переносить допуски с одной передачи на другую без проверки их применимости.

Как оценить КПД и пусковой момент на практике

Подбор начинают с условий работы, а не с одного значения КПД.

Уточняют передаточное число, требуемую нагрузку, необходимость самоторможения и характер пуска. Если механизм работает преимущественно при частичной загрузке, учитывают, что относительное влияние постоянных потерь на трение может увеличиваться.

Затем сопоставляют конструкцию передачи с функцией системы управления. Однозаходный червяк может быть уместен, когда важно самоторможение, тогда как многозаходная схема может дать более высокий КПД. Выбор зависит от задачи: снижение потерь не должно лишать привод нужной способности удерживать нагрузку.

Перед применением покрытия проверяют поверхности, зазоры и возможность сохранить правильное зацепление после обработки. После нанесения оценивают старт и работу под фактической нагрузкой, а не только вращение без нагрузки. Так можно понять, повлияло ли решение на пусковое сопротивление и не появились ли признаки ухудшения контакта.

Для инженерной оценки полезно фиксировать исходные и итоговые условия: передаточное число, нагрузку, поведение при старте и признаки нагрева. Значения КПД из таблиц помогают сравнить варианты, но не подменяют данные конкретного редуктора. Такой подход снижает риск выбрать покрытие или передачу по одному параметру, не учитывая требования системы управления.

Часто задаваемые вопросы

Почему червячный редуктор тяжело запускается?

В червячной передаче значительную роль играют потери на трение скольжения. При частичной нагрузке постоянные потери могут составлять большую долю общего сопротивления, а высокое передаточное число связано со снижением КПД. Проверяют нагрузку, число заходов червяка, обработку поверхностей, смазку и соответствие привода режиму работы.

Может ли антифрикционное покрытие решить проблему пуска?

Покрытие может уменьшить потери на скольжение и пусковое сопротивление, но не устраняет все возможные причины тяжелого старта. На результат также влияют геометрия передачи, смазка, число заходов, качество обработки и нагрузка. До нанесения проверяют зазоры и сопряжение, после него оценивают работу узла в характерном режиме.

Какой КПД у червячного редуктора?

В источниках приводится общий ориентировочный диапазон около 70-92%, но конкретное значение зависит от конструкции и условий. Для одноступенчатых передач указаны диапазоны 0,88-0,96 при i=8 и 0,78-0,91 при i=20. Эти показатели нельзя напрямую переносить на любой редуктор без учета режима и метода оценки.

Почему в таблицах КПД указаны разные значения?

Таблицы могут описывать разные передаточные числа, межосевые расстояния, число заходов и исполнения редукторов. Также учитывают разные режимы, включая статический и динамический КПД, и по-разному рассматривают потери в подшипниках. Поэтому при сравнении важно выяснить, к каким условиям относится каждое значение, а не выбирать максимальное.

Заключение

КПД червячного редуктора связан с потерями на трение скольжения, но не определяет пуск системы управления в одиночку. Для снижения пускового сопротивления оценивают нагрузку, передаточное число, число заходов, качество обработки и требования к самоторможению. АФП может стать частью решения, если геометрия и зазоры позволяют сохранить корректное зацепление.

Практический следующий шаг - зафиксировать условия, в которых возникает затрудненный пуск, и проверить параметры передачи вместе с состоянием контактных поверхностей. После этого можно оценить применимость покрытия и сравнить работу узла до и после обработки в одинаковом режиме нагрузки.
