Антифрикционные покрытия двигателя и трансмиссии тяжелой техники: где они дают эффект

Антифрикционные покрытия помогают снизить трение и износ в отдельных узлах тяжелой техники, но подбирать их нужно под конкретную пару деталей и режим работы. В трансмиссии такие покрытия могут повысить защиту от задиров и поверхностных повреждений, а углеродные системы, включая WC/C и DLC, применяют также для снижения потерь на трение. Покрытие не заменяет смазочное масло: оно работает как часть системы «материал детали - покрытие - режим контакта».

В статье разберем, где покрытия полезны в трансмиссионных узлах, чем отличаются их типы и какие параметры проверять до внедрения. Это поможет инженерам и техническим специалистам оценить применимость решения, а закупщикам - сформировать требования к испытаниям и технической документации. Отдельно поясним, почему формулировка «антифрикционные покрытия двигателя» не означает, что одно покрытие подходит для всех деталей двигателя и трансмиссии.

Антифрикционные покрытия двигателя и трансмиссии: какие задачи они решают

В узлах тяжелой техники детали работают при разных сочетаниях нагрузки и движения.

В зубчатых передачах, подшипниках, уплотнениях и скользящих соединениях покрытие может уменьшать трение и помогать противостоять износу. Для сильно нагруженных скользящих контактов особенно важны скорость, характер движения и наличие смазочного материала. Поэтому решение выбирают для конкретного узла, а не только по общему признаку «износостойкое».

Функциональное покрытие может увеличить срок службы компонента и снизить энергопотребление за счет уменьшения трения. Для трансмиссии это важно не только как защита от повреждения: снижение механических потерь может стать самостоятельной эксплуатационной задачей. Однако эффект зависит от системы в целом. Значение имеют материал основы, подготовка поверхности, адгезия покрытия, смазка и рабочий режим.

Фраза «антифрикционные покрытия двигателя» не описывает одну универсальную технологию. Покрытия поршней износостойкие и покрытия зубчатых колес работают в разных условиях и требуют отдельной оценки. Для трансмиссионных узлов также нельзя без проверки переносить решение с шестерен на синхронизаторы, шлицевые соединения или качающиеся пары.

Твердосмазочные покрытия для трансмиссии: чем отличаются технологии

Покрытия различаются составом, способом нанесения и задачей.

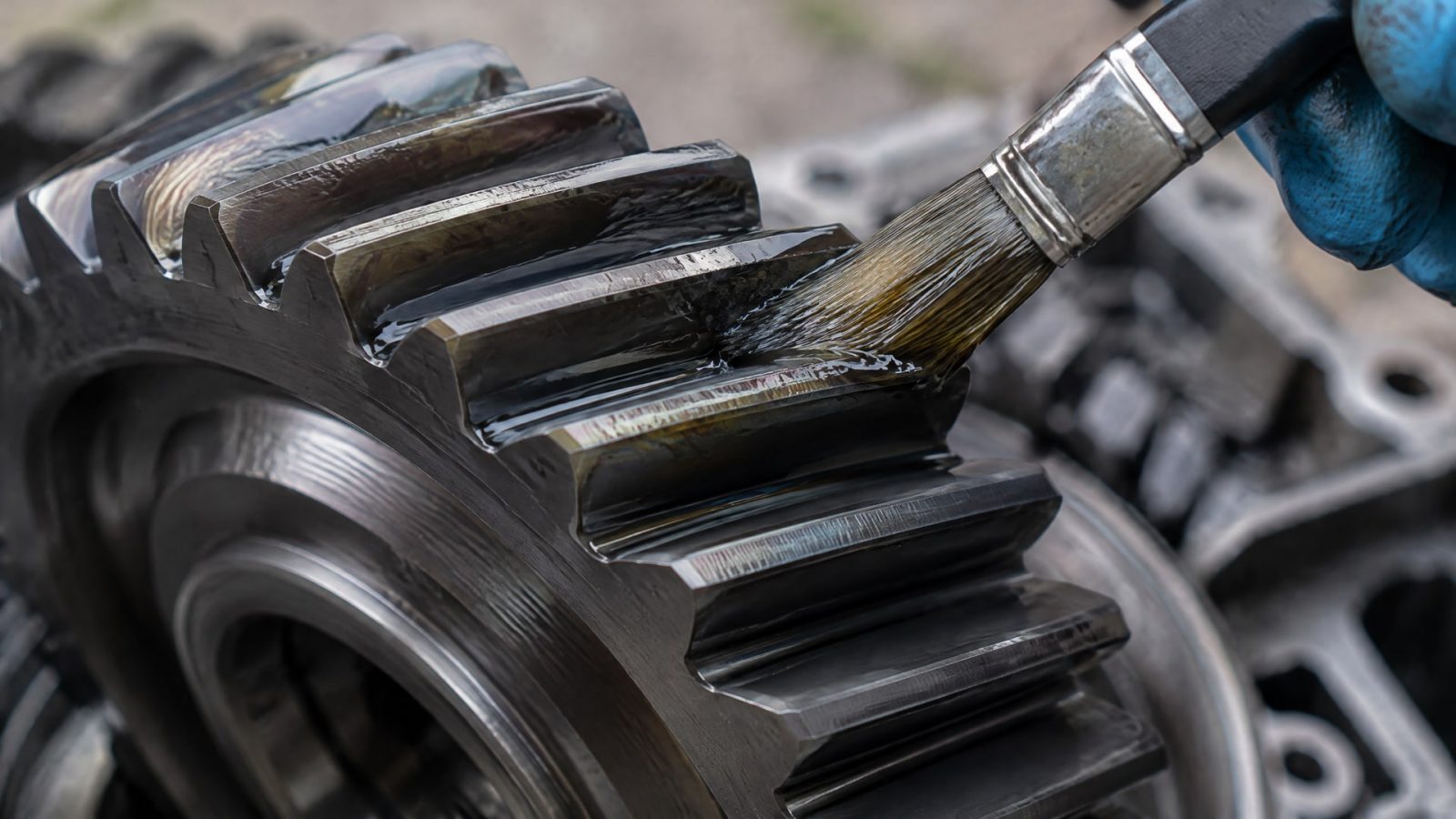

В обзорах зубчатых передач среди перспективных систем названы PVD-покрытия TiN, WC/C и DLC. Углеродные покрытия применяют для повышения защиты от задиров и абразивного износа; их также рассматривают, когда нужно уменьшить потери на трение. Но название технологии само по себе не определяет пригодность для конкретной детали.

Отдельную категорию составляет трибокондиционирование. Это предварительная обработка поверхности, при которой механическая обработка сочетается с трибохимическим формированием пленки на основе дисульфида вольфрама WS2. Такой подход не следует смешивать с нанесением твердого покрытия: это разные решения, и их выбирают для разных задач.

При сравнении важно учитывать не только твердость слоя. Для трансмиссии имеют значение сопротивление задирам, адгезия, совместимость с маслом и поведение при рабочих нагрузках. Более твердый слой не обязательно окажется лучшим, если он не подходит основе или режиму контакта. Равным образом покрытие, показавшее результат в сухом испытании, нельзя автоматически считать эффективным в масляной среде.

Специальные покрытия ходовой части также подбирают с учетом конкретного контакта и условий работы, а не по аналогии с трансмиссией. Для деталей привода, скольжения и качания требования различаются. Поэтому техническое задание должно описывать узел и режим, а не ограничиваться названием покрытия или общим пожеланием повысить износостойкость.

Снижение трения трансмиссионных узлов: как оценивать результат

Одного значения коэффициента трения недостаточно, чтобы оценить покрытие.

Важны несущая способность, износ, ресурс и стойкость к задирам. На результат влияют температура масла и режим контакта, поэтому данные испытания нужно сопоставлять с условиями конкретной техники. Испытания по стандартам помогают сравнивать решения при заданной методике, но не заменяют проверку применимости к реальному узлу.

В материалах по одному из покрытий приведены результаты испытания Falex procedure B: несущая способность составила 8 700 N и 11 100 N в зависимости от варианта испытания. В испытании на качание ресурс составил 158 000 и 228 000 циклов. Для интерпретации этих данных важно знать методику и условия теста: числа характеризуют результаты конкретных испытаний, а не гарантированный ресурс трансмиссии тяжелой техники.

Для оценки антифрикционных покрытий применяют, в частности, ASTM D2625, ASTM D2714, ASTM D7217 и DIN 51834. При подготовке испытаний стоит свериться с тем, какие показатели измеряет выбранная методика, и определить параметры, значимые для узла. Практический набор оценки может включать несущую способность, износ, ресурс, стойкость к задирам и влияние температуры масла.

Отдельный ориентир есть для WC/C-покрытия в заднем мосту или редукторе: в зависимости от температуры масла снижение потерь на трение составило 1-1,5 кВт. Этот показатель относится к описанному решению и условиям его оценки. Переносить его на другой редуктор без испытаний нельзя.

Как подобрать покрытие для трансмиссионного узла

Начинать подбор следует с описания контакта.

Зафиксируйте, какие детали взаимодействуют, как они движутся, какие нагрузки испытывают и применяется ли масло. Учитывайте температуру, риск задиров и возможные условия прерывистой работы. Для сильно нагруженных скользящих пар и качающихся контактов могут рассматриваться сухие антифрикционные пленки и PVD/PACVD-решения, но окончательный выбор требует проверки совместимости с узлом.

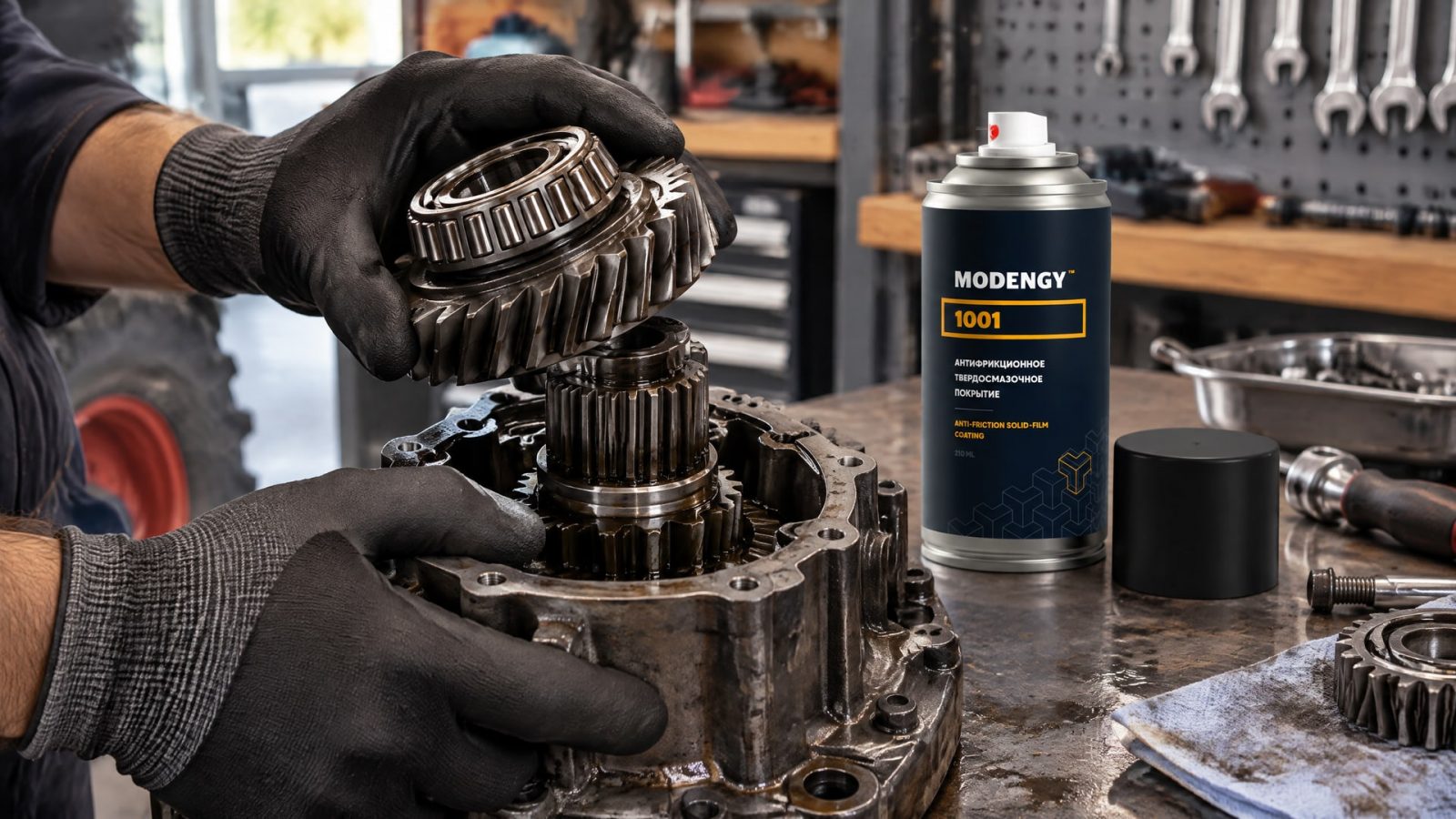

При износе трансмиссионных деталей важно установить механизм повреждения. Фреттинг, абразивный износ и задиры требуют разной оценки. Если покрытие должно снизить трение при высоких нагрузках и температурах, в рамках подбора твердосмазочных решений рассматривают MODENGY 1001. При этом его применимость к конкретной детали определяют по материалу основы и рабочему режиму, а не только по общему назначению.

Для закупщика полезно запросить у поставщика описание технологии и результаты испытаний, относящиеся к предполагаемому режиму. Инженеру стоит проверить совместимость покрытия с маслом и материалом детали, а затем согласовать критерии стендовой оценки. Толщина слоя сама по себе не служит показателем эффективности: значение имеют адгезия, подготовка основы и поведение системы при нагрузке.

До внедрения решения зафиксируйте исходное состояние узла и критерии, по которым будет оцениваться результат. Это позволит сравнить покрытую и непокрытую поверхность в сопоставимых условиях. Если конструкция детали сложная, учитывайте возможность равномерно обработать рабочие поверхности и контролировать качество покрытия на всей нужной геометрии.

Часто задаваемые вопросы

Может ли антифрикционное покрытие полностью заменить масло в трансмиссии?

Нет. Покрытие может снижать трение и износ, но в трансмиссии оно работает как часть системы, а не как универсальная замена смазочному материалу. При выборе нужно учитывать наличие масла и проверять поведение покрытия в соответствующем режиме. Результаты сухого контакта не следует автоматически переносить на масляный.

Какое покрытие лучше защищает шестерни от задиров?

Одного универсального ответа нет. Для зубчатых передач рассматривают разные системы, включая TiN, WC/C и DLC, но их свойства и область применения различаются. Выбор зависит от материала детали, нагрузки, смазочного режима и температуры. Сравнивать покрытия следует по стойкости к задирам, износу и несущей способности в релевантных испытаниях.

Как проверяют износостойкие покрытия поршней?

Сначала определяют условия работы и материалы контактирующих деталей, затем задают критерии испытаний. Для оценки покрытия важны не только трение и износ, но также адгезия и совместимость с рабочей средой. Покрытие, подходящее для поршня, нельзя автоматически переносить на шестерни или другие детали трансмиссии.

Что означает снижение потерь на трение на 1-1,5 кВт?

Это результат для WC/C-покрытия в заднем мосту или редукторе, причем величина зависела от температуры масла. Она не является гарантированным эффектом для любой трансмиссии. Чтобы оценить ожидаемый результат на конкретной технике, нужно сопоставить условия эксплуатации с испытательными и проверить решение на подходящем стенде.

Заключение

Специальные покрытия в трансмиссионных узлах тяжелой техники применяют для снижения трения и износа, защиты от задиров и повышения ресурса компонентов. Эффект зависит от сочетания материала детали, покрытия, смазки и режима контакта. Поэтому антифрикционные покрытия двигателя и трансмиссии нельзя выбирать по одному общему признаку: для каждого узла требуется отдельная техническая оценка.

Следующий шаг для инженера или закупщика - описать контакт, нагрузку, движение, температуру и наличие масла, затем определить критерии испытаний и проверить совместимость покрытия с деталью. Такой порядок поможет выбрать решение по рабочим условиям и оценить результат до внедрения на технике.
