Антифрикционные покрытия при контактных напряжениях до 1370 МПа

Антифрикционные покрытия могут работать при высоких контактных напряжениях, но значение до 1370 МПа нельзя считать гарантией для любого состава и узла. Несущая способность зависит от материала покрытия, его сцепления с подложкой, толщины пленки, геометрии контакта и режима движения. Для инженерных твердосмазочных покрытий заявляют локальное контактное давление до примерно 2500 МПа, однако применимость конкретного решения нужно проверять для условий работы детали.

Статья поможет инженерам, техническим специалистам и закупщикам разобраться, что означают такие показатели, как выбирать антифрикционное твердосмазочное покрытие и какие данные проверять перед нанесением. Отдельно рассмотрим роль подготовки поверхности, свойства разных твердых смазочных наполнителей и применение покрытий в узлах, где жидкая смазка не формирует стабильную пленку.

Что означают 1370 МПа для антифрикционного покрытия

Контактное напряжение характеризует нагрузку, приходящуюся на зону соприкосновения деталей.

При значении 1370 МПа покрытие работает в условиях высокой механической нагрузки, поэтому важно оценивать не только его антифрикционные свойства, но и способность сохранять сцепление с основанием. Давление в контакте зависит от геометрии деталей, площади пятна контакта, шероховатости и свойств подложки.

Для инженерных антифрикционных покрытий указывают способность выдерживать локальные контактные давления до примерно 2500 МПа без преждевременного отслаивания или износа. Это ориентир для класса решений, а не универсальный предел каждого продукта. Показатель нельзя переносить на любую деталь без учета метода нанесения и условий эксплуатации.

Почему одного значения недостаточно

Одинаковое покрытие может вести себя по-разному на деталях с разной геометрией и состоянием поверхности. Под нагрузкой пленка должна оставаться связанной с основанием: при недостаточной адгезии возможно шелушение или срез покрытия. Для высоких напряжений также важны твердость и толщина сухой пленки.

В технических материалах типичная толщина пленки составляет 10-20 мкм. Это тонкий разделяющий слой, а не толстая прослойка, способная компенсировать дефекты геометрии или подготовки поверхности. Поэтому значение 1370 МПа следует рассматривать вместе с параметрами контакта и характеристиками покрытия.

При оценке пригодности проверьте, указаны ли в технической документации несущая способность, прочность на сжатие, допустимое контактное давление или PV-предел. Эти показатели ближе к реальной задаче, чем общее описание «для высоких нагрузок». Если нужных данных нет, их следует запросить у поставщика или уточнить у производителя покрытия.

В каких режимах работают твердосмазочные покрытия

Твердосмазочные покрытия формируют сухую пленку с твердым смазочным наполнителем в связующем.

В их составе могут применяться дисульфид молибдена (MoS2), политетрафторэтилен (ПТФЭ), графит или гексагональный нитрид бора. Выбор наполнителя зависит от нагрузки, скорости, движения деталей и окружающей среды.

Такие покрытия особенно полезны в режимах граничного и смешанного трения. В этих условиях жидкая смазка не всегда образует полноценный разделяющий слой или не удерживается стабильно в контакте. Сухая пленка помогает снизить трение и износ, но ее ресурс все равно зависит от нагрузки, состояния поверхности и условий эксплуатации.

Высокие нагрузки, осцилляция и фреттинг

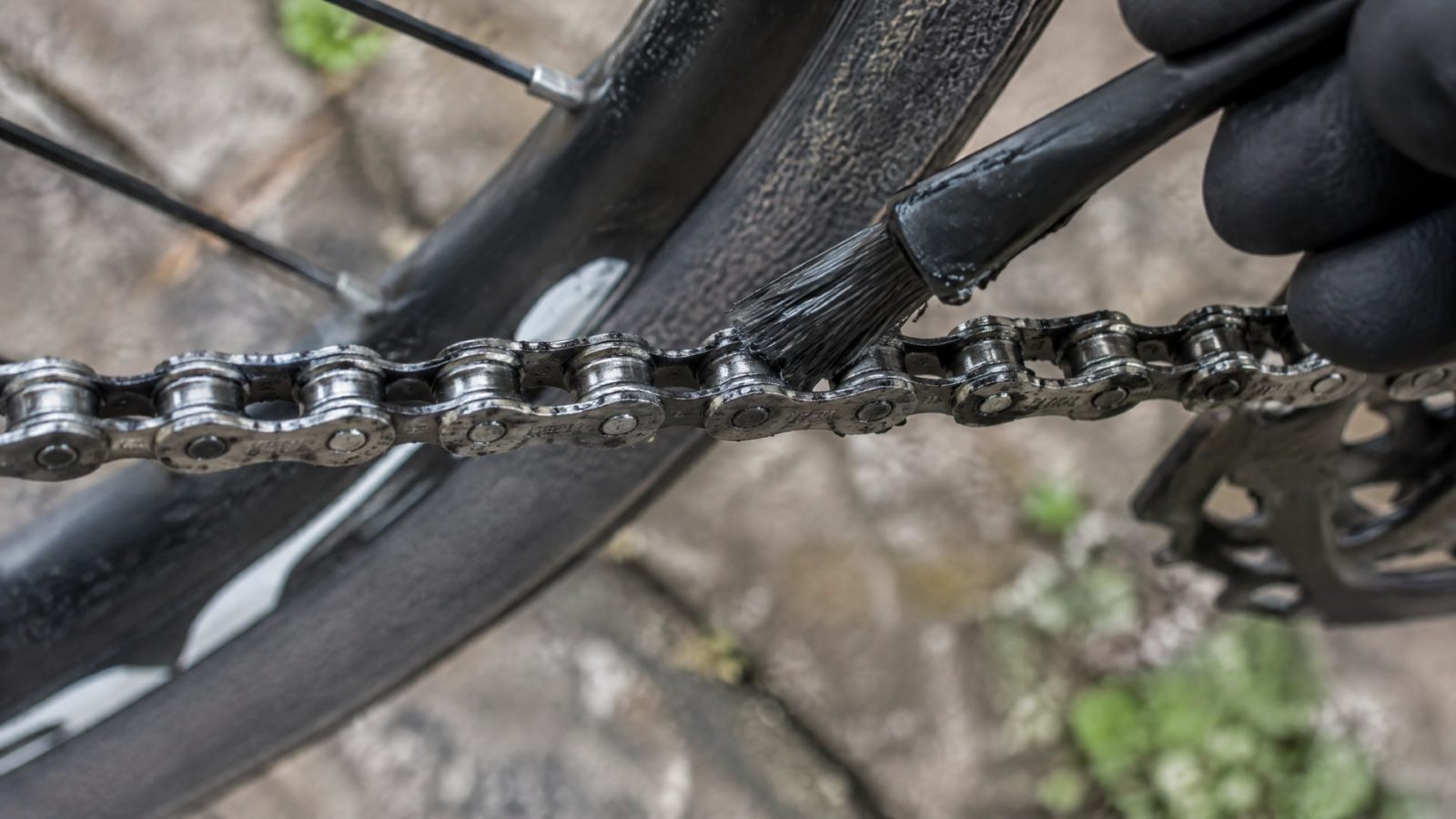

Для покрытий на основе MoS2 отмечают снижение коэффициента трения с ростом нагрузки. Их рассматривают для высоконагруженных пар трения, особенно при ограниченных скоростях, осциллирующем движении и периодической работе. При фреттинге, вибрации и малой амплитуде скольжения важна способность покрытия уменьшать трение и износ в зоне микроперемещений.

Исследования DLC-покрытий показывают хорошие противоизносные свойства при контактных напряжениях 820 МПа. В отдельных испытаниях для DLC приводятся значения выше 20 ksi и уровни до 2 ГПа. Эти результаты относятся к конкретным испытаниям и составам: они не доказывают, что любое DLC-покрытие или твердосмазочная пленка выдержит аналогичную нагрузку в реальном узле.

ПТФЭ-системы выбирают прежде всего ради низкого трения, а не максимальной несущей способности. MoS2 чаще связывают с высокими нагрузками, тогда как свойства графита зависят, в частности, от температурных и влажностных условий. Поэтому термины «смазка для высоких давлений» и «антифрикционное покрытие» не заменяют проверки характеристик конкретного состава.

Как выбрать антифрикционное твердосмазочное покрытие

Подбор начинают с режима работы узла, а не с общего названия материала.

Для оценки нужны контактное напряжение, скорость, тип движения, температура, рабочая среда и продолжительность нагрузки. Для осцилляции, непрерывного скольжения и фреттинга требования к покрытию могут различаться.

Затем сопоставляют свойства покрытия и основания. При высоких контактных напряжениях важны твердость и высокая адгезионная прочность к подложке. В одном из исследовательских материалов для высоконагруженных контактов приводится ориентир твердости выше 1500 HVN наряду с низким коэффициентом трения и высокой адгезией. Это не универсальная спецификация для всех покрытий, а критерий, который нужно соотнести с конструкцией и методикой испытания.

Какие данные сверить перед выбором

• Допустимое контактное давление, несущую способность или прочность на сжатие.

• Твердость, адгезию к основанию и толщину пленки.

• Тип движения: скольжение, осцилляция или микроперемещения при фреттинге.

• Совместимость с рабочей средой, включая масла, смазки и растворители, если возможен контакт с ними.

• Условия подготовки поверхности и способ нанесения покрытия.

Класс NLGI 2 не используют для описания твердосмазочного покрытия: NLGI характеризует консистенцию пластичной смазки. Для большинства подшипников NLGI 2 указывают как стандартную консистенцию, но этот параметр не сообщает о несущей способности сухой пленки. Если в описании покрытия приводят NLGI, стоит проверить, к какому именно материалу относится характеристика.

Запрос «антифрикционное покрытие поршня» тоже не дает достаточных данных для подбора. Нужно уточнить вид контакта, нагрузку, движение, материал детали и условия эксплуатации. То же правило действует при выборе покрытия для арматуры и других узлов: важны характеристики пары трения и технические данные покрытия, а не только название детали.

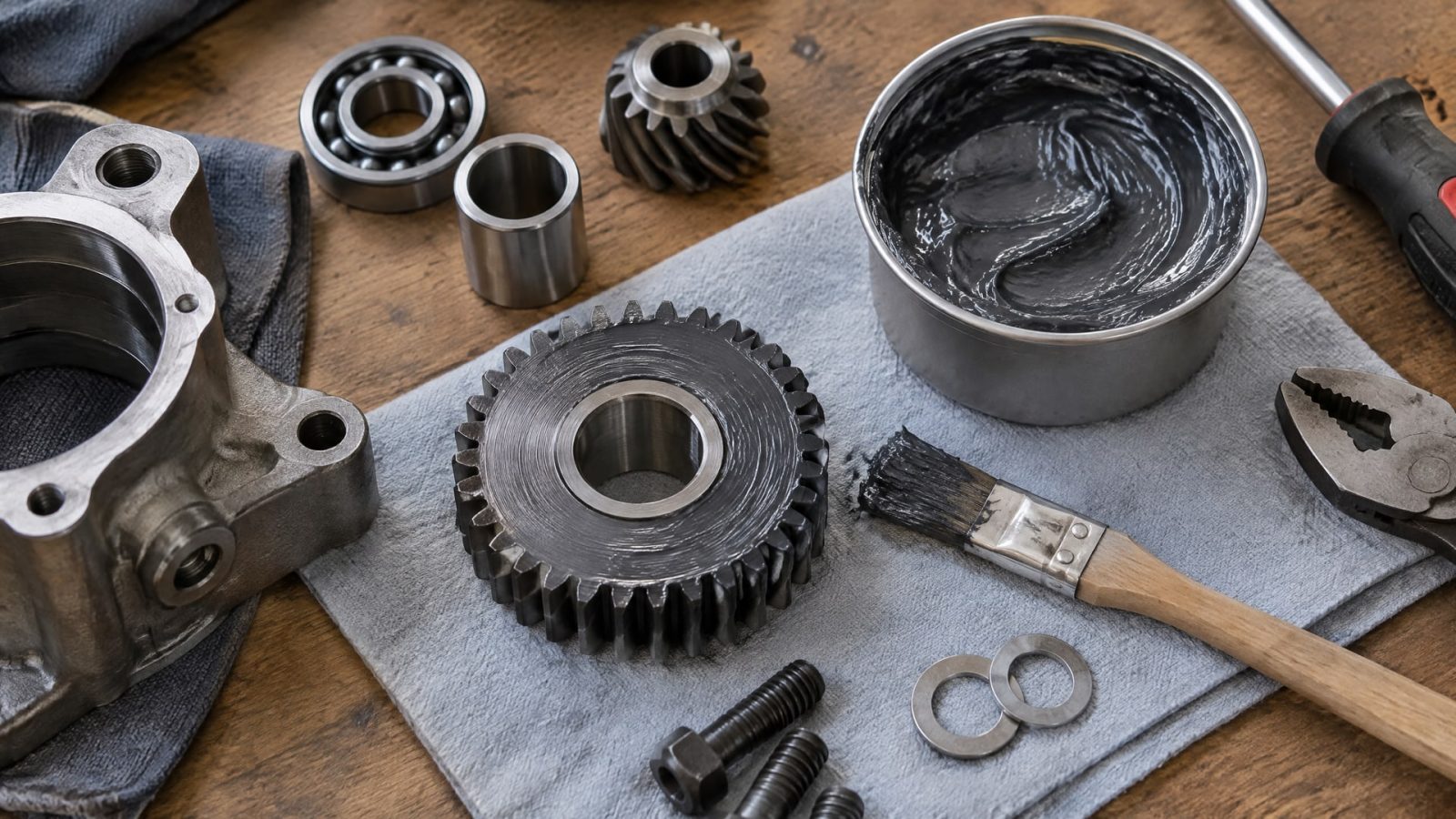

Подготовка поверхности и нанесение покрытия

Подготовка основания определяет, насколько прочно пленка будет связана с деталью.

Если поверхность не соответствует требованиям технологии, при высоком контактном давлении возрастает риск шелушения или среза покрытия. Поэтому до нанесения проверяют состояние поверхности и соблюдают установленный процесс подготовки.

Типичная сухая пленка имеет толщину 10-20 мкм. Это тонкий рабочий слой, поэтому нельзя рассчитывать, что покрытие компенсирует значительные неровности или ошибки геометрии. Результат зависит от сочетания подготовки основания, свойств связующего и смазочного наполнителя, а также режима нанесения.

Контроль параметров и условий работы

Для детали, которая должна работать при контактных напряжениях до 1370 МПа, заранее определяют метод подтверждения результата. В технической документации ищут значения допустимого контактного давления, прочности на сжатие или PV-предела. Если условия эксплуатации отличаются от условий испытаний, показатель нельзя считать прямой гарантией ресурса.

Особенно внимательно оценивают поверхности в узлах с вибрацией и микроскольжением. При фреттинге покрытие должно выдерживать повторяющиеся малые перемещения, а качество сцепления с подложкой остается важным наравне с низким трением. Для узлов с жидкой смазкой также нужно учитывать, что сухая пленка эффективна прежде всего в граничном и смешанном режимах, когда полноценный разделяющий слой не формируется.

Перед запуском детали в работу полезно сверить технологию подготовки и нанесения с документацией на выбранное покрытие. Для критичных по нагрузке контактов отдельно проверяют характеристики именно готовой системы «покрытие - подложка», а не только свойства материала покрытия в отрыве от основания.

Где применяют покрытие и как оценить задачу узла

Антифрикционные покрытия рассматривают для узлов, в которых требуется сухая смазочная пленка или где жидкая смазка не обеспечивает стабильного разделения поверхностей.

Это могут быть высоконагруженные пары трения с медленным или умеренным скольжением, осциллирующим движением и периодической работой. При фреттинге покрытие помогает снизить трение и износ в зоне малых перемещений.

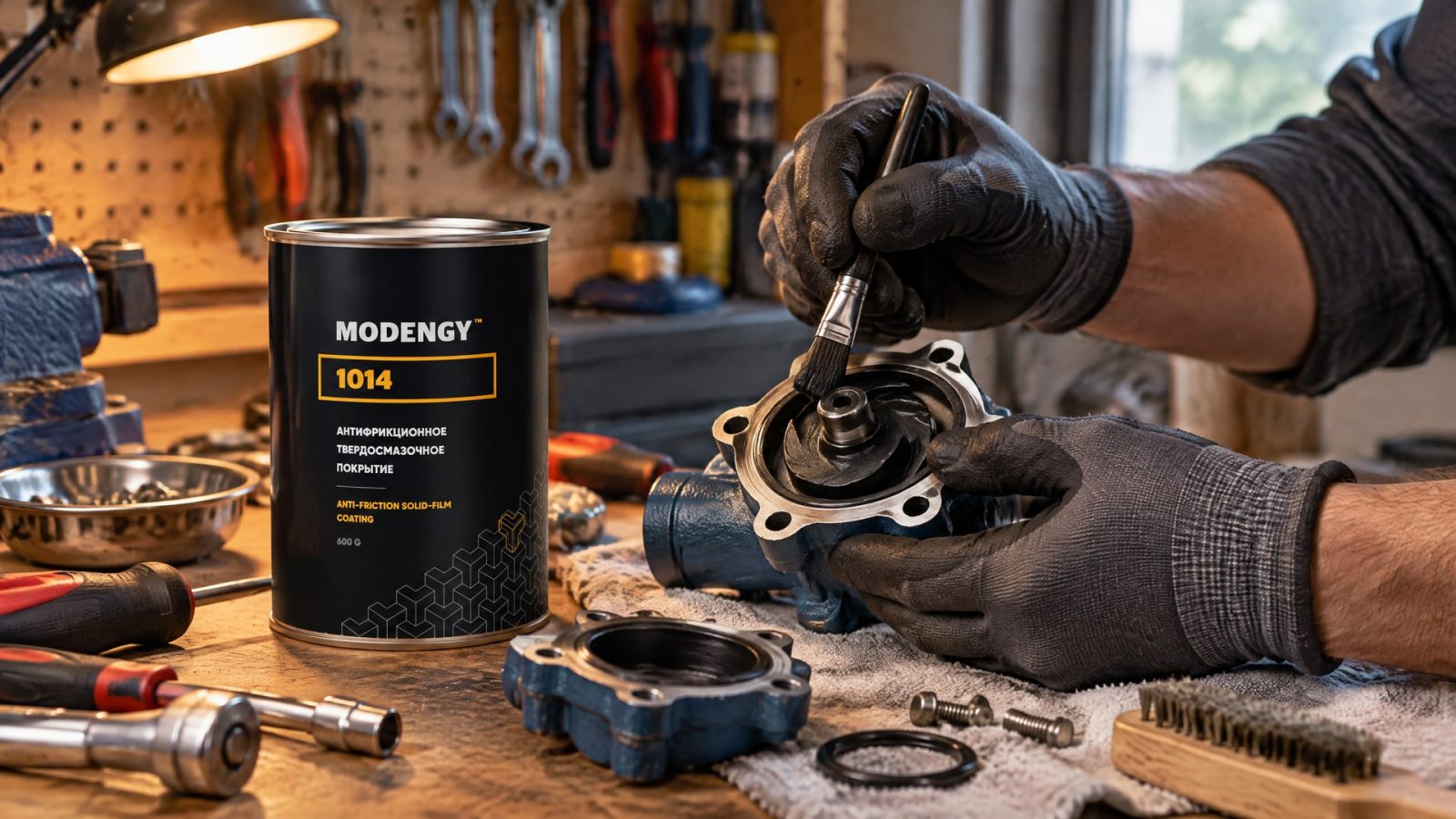

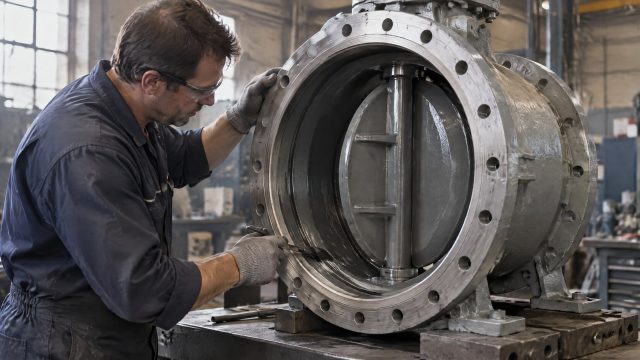

Для химических насосов и трубопроводной арматуры важны не только контактное давление, но и воздействие рабочей среды, движение деталей и поведение узла при пусках. Когда масляная пленка удерживается нестабильно, подбор покрытия становится частью общей оценки контакта. Для таких задач применяют MODENGY 1014 - антифрикционное твердосмазочное покрытие на основе ПТФЭ и дисульфида молибдена, предназначенное, в частности, для химических насосов и трубопроводной арматуры и рассчитанное на работу при высоких контактных напряжениях.

Что уточнить у производителя или поставщика

Показатель до примерно 2500 МПа для инженерных AFC не означает, что любое покрытие автоматически подойдет для узла с напряжением 1370 МПа. Сравнивать нужно сопоставимые характеристики и условия испытаний, а также учитывать адгезию, толщину пленки и свойства основания. Для практического подбора соберите сведения о материале детали, геометрии контакта, типе движения, температуре и среде.

При выборе также важно отличать сухую пленку от пластичной смазки. Покрытие остается на поверхности как тонкий слой, тогда как NLGI описывает консистенцию смазки. Поэтому антифрикционное покрытие modengy и обычная смазка для высоких давлений - не взаимозаменяемые понятия: решение выбирают по режиму контакта и требованиям к узлу.

Часто задаваемые вопросы

Может ли антифрикционное покрытие выдержать 1370 МПа?

Некоторые инженерные антифрикционные покрытия рассчитаны на высокие контактные давления; для класса таких решений указывают значения до примерно 2500 МПа. Но это не универсальная характеристика каждого состава. Для узла с напряжением 1370 МПа нужно сверить данные конкретного покрытия, адгезию к подложке, толщину пленки, геометрию контакта и условия испытаний.

Чем твердосмазочное покрытие отличается от пластичной смазки?

Твердосмазочное покрытие образует на детали сухую тонкую пленку с твердым смазочным наполнителем в связующем. Пластичная смазка представляет собой отдельный вид смазочного материала, а NLGI описывает ее консистенцию. Например, NLGI 2 относится к пластичной смазке и не характеризует класс или несущую способность твердосмазочного покрытия.

Как выбрать антифрикционное покрытие для высоких нагрузок?

Сопоставьте контактное давление с данными о несущей способности, прочности на сжатие или PV-пределе покрытия. Затем проверьте адгезию к основанию, твердость, толщину пленки, тип движения, температуру и рабочую среду. Значение нагрузки без геометрии контакта и сведений о подготовке поверхности недостаточно для надежного подбора.

Подходит ли одно покрытие для скольжения и фреттинга?

Не обязательно. При фреттинге детали совершают малые повторяющиеся перемещения, поэтому важны износостойкость покрытия и его сцепление с основанием. Для непрерывного скольжения условия могут отличаться по скорости и нагреву. Состав выбирают по фактическому движению, нагрузке и среде, а не только по общему обозначению «антифрикционное покрытие».

Заключение

Антифрикционные покрытия могут работать при контактных напряжениях до 1370 МПа, но такой результат нельзя гарантировать по одному числу или названию материала. Ориентир до примерно 2500 МПа для инженерных покрытий применим только с учетом состава, подложки, геометрии контакта, адгезии, толщины пленки и режима работы.

Следующий шаг для инженера или закупщика - собрать параметры узла и сверить их с техническими данными выбранного покрытия: контактным давлением, прочностью на сжатие или PV-пределом, адгезией и условиями нанесения. Такой подбор поможет определить, подходит ли сухая пленка для конкретной пары трения и условий эксплуатации.
