Фиксатор резьбы: сравнение анаэробных составов и механических способов стопорения

Самоотвинчивание крепежа под воздействием вибраций, перепадов температуры и микроподвижек - проблема, которая стоит перед конструкторами и ремонтниками на машиностроительных, автомобильных и промышленных предприятиях. Решений несколько: от классических пружинных шайб и контргаек до специализированных химических составов. Но какой способ действительно надежнее и экономичнее в условиях конкретного производства?

Анаэробные фиксаторы работают принципиально иначе, чем механические стопоры. Они отверждаются в отсутствие воздуха при контакте с металлом, заполняя микротрещины и зазоры между витками резьбы, тем самым снижая микроподвижки, которые вызывают самораскручивание. Механические решения полагаются на геометрию и натяг. В этой статье мы разберем, какой метод выбрать для сервисного обслуживания, а какой - для долгосрочных соединений, и почему «лучший» фиксатор зависит от режима работы, а не от универсального превосходства.

Механизм работы анаэробных фиксаторов и механических стопоров

Анаэробный фиксатор - это тиксотропный состав, который остается жидким на воздухе, но твердеет в анаэробной среде (то есть в зазоре между витками резьбы при контакте с металлом).

Полимеризация запускается ионами металла и низким содержанием кислорода между витками. Результат: твердая полимерная сетка, которая связывает витки и препятствует их относительному повороту.

Механические способы - пружинные и разрезные шайбы, контргайки, нейлоновые вставки - действуют через предварительный натяг. Шайба создает упругую силу, которая должна противостоять вибрациям. Однако после затяжки пружинные шайбы часто теряют эффективность, потому что пружинность металла снижается: витки уплощаются, упругость слабеет, и эффект натяга исчезает. Контргайка же полагается на трение между витками - способ, который хорошо работает при стабильных условиях, но менее надежен в условиях вибрации.

Анаэробные составы выигрывают в условиях, когда резьба часто испытывает циклические нагрузки и вибрации. Они не теряют свойства со временем и не требуют повторной затяжки. Механические стопоры проще монтировать в полевых условиях и часто дешевле, но их надежность существенно зависит от правильной установки и сохранения натяга.

Прочность и нормирование: ISO 10964 и практические параметры

Прочность анаэробных фиксаторов измеряется по международному стандарту ISO 10964, который определяет три ключевых показателя:

• break-away torque - момент, необходимый для первого поворота затянутого болта после полного отверждения фиксатора;

• break-loose torque - момент полного разрушения фиксирующего слоя;

• prevailing torque - момент, при котором болт начинает медленно проворачиваться в резьбе во время затяжки (для нейлоновых вставок и подобных методов).

Типичный пример для анаэробного фиксатора среднего класса на М10 стали: break-away torque около 16 Н·м, prevailing torque около 8 Н·м. Для сравнения: пружинные шайбы не имеют стандартизированных показателей прочности по ISO 10964 и оцениваются в основном эмпирически. Контргайки также не нормируются единым параметром - их надежность зависит от коэффициента трения и правильности установки.

Для оценки сдвиговой прочности анаэробных составов на штифтах и втулках применяется стандарт ISO 10123. Это важно для инженеров, которые проектируют посадки на валах и в отверстиях.

Синий или красный: выбор прочности фиксатора

Цветовая классификация анаэробных фиксаторов - это удобный способ быстро определить класс прочности и область применения.

Синие фиксаторы обычно относятся к низко- или среднепрочным составам. Они предназначены для соединений, которые нужно разбирать в сервисных целях без специального оборудования. Демонтаж выполняется обычным инструментом при комнатной температуре. Синий фиксатор подходит для:

• регулярного обслуживания узлов и механизмов;

• автомобильных датчиков и клапанов, которые часто снимают;

• резьбовых соединений в системах, где требуется холодный демонтаж;

• участков, где избыток прочности усложнит будущую разборку.

Красные фиксаторы - это высокопрочные составы для постоянных или редко разбираемых соединений. Полиризация создает более жесткую полимерную матрицу, которая требует нагрева (от 150 до 200 °C в зависимости от состава) для разборки. Красный фиксатор выбирают для:

• коробок передач и картеров, где надежность критична;

• соединений, подвергающихся высоким вибрациям и ударным нагрузкам;

• герметизации резьбы одновременно с фиксацией;

• участков, где риск самораскручивания недопустим.

Заблуждение «красный всегда лучше синего» ошибочно. Выбор не о превосходстве, а о соответствии режиму работы. На частом сервисном обслуживании красный фиксатор только затруднит разборку и потребует дополнительные расходы на нагрев.

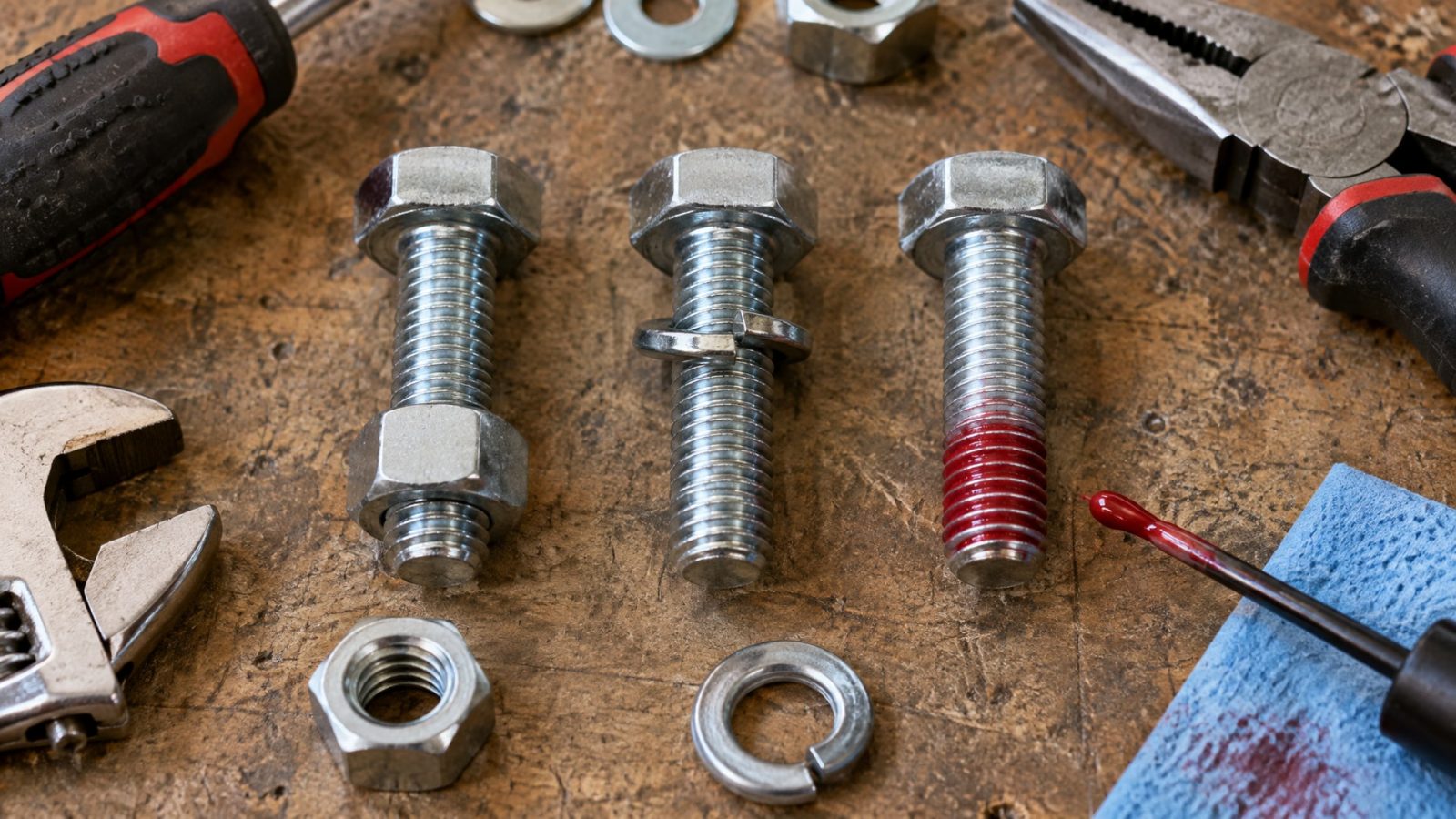

Контргайка, гровер и анаэробный фиксатор: прямое сравнение

Три способа стопорения часто противопоставляют закупщики и инженеры.

Разберем их плюсы и минусы.

Контргайка

Преимущества: устанавливается просто, видна невооруженным глазом, не требует химической подготовки, работает в широком диапазоне температур.

Недостатки: занимает больше места на оси, требует дополнительного крепежа (вторая гайка), эффективность зависит от коэффициента трения между витками, может ослабнуть при вибрациях, если начальный момент затяжки был недостаточным. На практике контргайка часто используется как дополнительная мера, а не как основной способ стопорения.

Разрезная и пружинная шайба (гровер)

Преимущества: небольшая стоимость, не требует подготовки поверхности, быстро монтируется, работает при низких температурах.

Недостатки: после затяжки пружинность шайбы снижается из-за пластической деформации, витки уплощаются, и упругая сила ослабевает со временем. Исследования показывают, что уже после первого цикла нагрева-охлаждения пружинная шайба может потерять значительную часть своего натяга. При вибрации длительность жизни стопорения существенно ниже, чем у химических способов.

Анаэробный фиксатор

Преимущества: не занимает место на оси, работает в широком диапазоне температур (в зависимости от марки), обеспечивает герметизацию резьбы одновременно с фиксацией, не теряет свойства со временем, надежен при вибрациях, не требует повторной затяжки.

Недостатки: требует чистоты поверхности (обезжиривание), время отверждения (начальная фиксация -24 часа), необходимость химического демонтажа при высокопрочных составах, чувствительность к материалам с низкой каталитической активностью (например, некоторые нержавеющие стали требуют активаторов).

Вывод: для частого сервисного обслуживания анаэробный фиксатор часто лучше, чем гровер, потому что не деградирует и не требует повторной затяжки. Для постоянных соединений под вибрацией анаэроб также предпочтительнее. Контргайка имеет смысл как дополнительная мера в критических соединениях, но не как основной способ.

Условия эффективного применения анаэробных фиксаторов

Анаэробный фиксатор работает предсказуемо только при соблюдении нескольких условий.

Чистота и обезжиренность резьбы - главное требование. Загрязнения (масло, ржавчина, остатки механической обработки) препятствуют полимеризации или замедляют ее. Поверхность должна быть протерта чистой тканью или промыта в органическом растворителе. На производстве часто используют спирт или ацетон. Это требует затрат времени, но только чистая резьба гарантирует надежность.

Температурный диапазон - каждый фиксатор имеет свой рабочий диапазон. Типичный анаэробный состав работает от -40 до +100 °C в условиях эксплуатации; высокотемпературные марки держат до 150-200 °C. При температуре ниже диапазона отверждение замедляется или не начинается; выше диапазона - состав теряет прочность или вообще плавится.

Момент затяжки - фиксатор не заменяет правильную монтажную процедуру. Болт должен быть затянут по спецификации (в Н·м), а фиксатор - лишь дополнительная подстраховка от микроподвижек. Недостаточный момент затяжки не компенсируется фиксатором; избыточный может повредить резьбу или нарушить герметичность соединения.

Материал крепежа и сопрягаемые детали - нержавеющие стали и некоторые алюминиевые сплавы имеют низкую каталитическую активность, что замедляет отверждение анаэробного фиксатора. В таких случаях используют активаторы или выбирают специальные марки фиксаторов.

Зазоры в резьбе - анаэробный фиксатор лучше работает с нормальными зазорами (например, метрическая резьба, класс допуска 6H/5g6g). При слишком больших зазорах состав может не заполнить межвитковое пространство полностью; при слишком малых - может быть недостаточная смачиваемость.

Практический выбор: какой фиксатор для какой задачи

На производстве и в ремонтных мастерских выбор фиксатора или механического стопора часто определяется режимом работы и экономикой.

Для автомобильных датчиков (кислородные датчики, датчики температуры, лямбда-зонды) обычно выбирают синий анаэробный фиксатор. Эти датчики часто снимают для проверки и замены; демонтаж должен быть холодным; резьба, как правило, чистая. Средняя прочность фиксатора вполне достаточна для предотвращения самораскручивания под вибрацией двигателя, а холодный демонтаж экономит время на ремонте.

Для сантехнических и водяных соединений (муфты, углы, переходы) берут синий или среднепрочный фиксатор, особенно если трубопроводы периодически демонтируют для обслуживания. Вода не вызывает отверждения анаэроба, поэтому фиксатор работает в статичном состоянии и не деградирует.

Для двигателя и трансмиссии (болты картера, крышки механизмов) часто используют красный высокопрочный фиксатор или комбинацию контргайки и фиксатора. Вибрация высокая, температура повышенная, разборка редкая. Надежность стоит выше удобства демонтажа.

Для редко разбираемых соединений (постоянные креплении на корпусах машин, подшипниковые узлы) подходит красный фиксатор, так как гарантирует максимальную защиту от самораскручивания и одновременно герметизирует резьбу.

Для фреттинга и микроподвижек (штифты в подшипниковых узлах, крепеж на валах) анаэробный фиксатор часто более эффективен, чем пружинная шайба, потому что заполняет микротрещины и снижает относительные смещения на микроуровне.

На часто разбираемых резьбовых соединениях, где требуется низкая прочность фиксации и холодный демонтаж, отлично себя показывает EFELE 111. Состав обеспечивает надежное стопорение при вибрациях и не затрудняет будущую разборку.

Время отверждения и практическое применение

Анаэробный фиксатор не работает мгновенно.

Процесс отверждения - это медленная полимеризация, которая зависит от температуры, материала и зазоров в резьбе.

Начальная фиксация наступает за 15-30 минут. Болт уже не проворачивается вручную, но нагрузку на соединение нельзя прикладывать. На этом этапе фиксатор уже выполняет основную функцию - препятствует микроподвижкам.

Полный набор прочности по ISO 10964 достигается за 24 часа при комнатной температуре. Это означает, что через сутки соединение готово к полной рабочей нагрузке. На производстве часто устанавливают деталь с фиксатором в конце рабочего дня, чтобы за ночь он отвердел.

При повышении температуры процесс ускоряется. Например, при 50 °C отверждение может быть завершено за 2-4 часа; при 70 °C - за 1-2 часа.

При низкой температуре (ниже 10 °C) отверждение замедляется и может потребовать сутки или больше. На морозе или в неотапливаемом цехе отверждение идет очень медленно.

Практический совет: если нужна немедленная фиксация, используют активаторы (ускорители отверждения) или выбирают быстроотверждаемые марки фиксаторов. Однако это может повлиять на финальную прочность, поэтому подбор всегда сверяется со спецификацией производителя.

Когда нужна высокая прочность: анаэробные составы для критических соединений

В критических соединениях, где отказ недопустим и разборка редкая, выбор падает на высокопрочный анаэробный фиксатор.

Для редко разбираемых соединений с высокой прочностью и термостойкостью рекомендуется использовать EFELE 115. Этот состав обеспечивает надежную фиксацию при повышенных температурах и подходит для узлов, где требуется максимальная защита от самораскручивания.

Высокопрочные анаэробы обычно отверждаются в более плотную матрицу, которая держит большие нагрузки. Кроме того, они часто имеют лучшую термостойкость: некоторые марки сохраняют свойства до 150 °C в продолжительном режиме.

Демонтаж высокопрочного фиксатора требует нагрева. Болт нагревают до 150-200 °C (в зависимости от состава), что позволяет полимерной матрице размягчиться и разобрать соединение без повреждения резьбы. Это требует оборудования (паяльная лампа, индукционный нагрев, техническая печь), но гарантирует сохранность крепежа.

Применение: коробки передач, редукторы, картеры двигателей, критические болты трансмиссии, узлы, работающие при вибрации и повышенных температурах.

Часто задаваемые вопросы

Какой фиксатор резьбы выбрать: синий или красный?

Выбор зависит от режима работы. Синий фиксатор (средняя прочность) подходит для регулярного обслуживания и холодного демонтажа; красный (высокая прочность) - для постоянных и редко разбираемых соединений, где надежность важнее удобства разборки. На датчиках и клапанах, которые часто снимают, чаще берут синий; в редукторах и картерах - красный.

Лучше ли гровер или анаэробный фиксатор?

Пружинная шайба (гровер) проста в монтаже, но теряет эффективность после затяжки из-за уплощения металла и снижения упругости. Анаэробный фиксатор не деградирует, работает надежнее при вибрациях и не требует повторной затяжки. Для частого сервиса анаэроб часто лучше, но гровер дешевле и проще.

Как быстро отверждается анаэробный фиксатор?

Начальная фиксация наступает за 15-30 минут; полный набор прочности - за 24 часа при комнатной температуре. При нагреве (50-70 °C) процесс ускоряется до 2-4 часов. При холоде отверждение замедляется. Для ускорения используют активаторы.

Почему анаэробный фиксатор не работает на нержавеющей стали?

Нержавеющая сталь имеет низкую каталитическую активность, которая медленнее запускает полимеризацию. Отверждение замедляется или может не начаться. Решение: использовать активаторы (ускорители) или выбирать специальные марки фиксаторов для инертных материалов.

Можно ли разобрать резьбу, если уже нанесен анаэробный фиксатор?

Да, но способ зависит от класса прочности. Синий фиксатор легко разбирается при комнатной температуре обычным инструментом. Красный требует нагрева (150-200 °C). На производстве нагрев выполняют паяльной лампой, индукционным нагревателем или в печи. Правильный нагрев предотвращает повреждение резьбы.

Заключение

Вопрос «какой фиксатор резьбы лучше» не имеет универсального ответа. Выбор между анаэробным фиксатором, контргайкой, гровером или их комбинацией зависит от нагрузки, температуры, необходимости демонтажа и условий загрязнения поверхности. Синий анаэробный фиксатор берут для частого сервиса; красный - для постоянных соединений; пружинную шайбу используют, когда нужна быстрая и дешевая подстраховка, понимая, что ее эффективность со временем может снизиться.

Ключ к надежности - не в выборе «самого лучшего» способа, а в соответствии выбранного решения конкретному режиму работы узла. Если вы работаете с частым демонтажом и обслуживанием, начните с чистоты поверхности и среднепрочного анаэробного фиксатора; если соединение постоянное и высокие вибрации - выберите высокопрочный состав и проверьте тепловой диапазон. Спецификация производителя крепежа и техдокументация машины - ваш главный ориентир на этом выборе.
