Как предотвратить самоотвинчивание резьбовых соединений от вибрации

Самоотвинчивание резьбовых соединений под влиянием вибрации - не следствие силы, которая их прямо раскручивает. На самом деле механизм иной: поперечные микроперемещения в пределах 0,3 мм вызывают микроскольжение между витками резьбы и под головкой болта, что приводит к постепенной потере предварительного натяга и ослаблению соединения. Это явление опасно для любого оборудования, работающего в динамичной среде: от автомобилей и станков до аэрокосмического крепежа. Статья объясняет физику самоотвинчивания, стандартные методы испытаний и практические способы защиты от ослабления болтов - от правильной затяжки до применения анаэробных фиксаторов резьбы. Информация полезна техническим специалистам, инженерам и закупщикам, которые отвечают за надежность резьбовых соединений в ответственных узлах.

Механизм самоотвинчивания под влиянием вибрации

Микроскольжение, а не вибрация сама по себе, - главная причина ослабления резьбового соединения.

Когда на болт или винт действует поперечная нагрузка (перпендикулярно оси крепежа), витки резьбы испытывают микроперемещения в пределах нескольких десятых долей миллиметра. Каждый цикл вибрации стирает микровыступы на витках, уменьшает контактное давление между деталями и, как следствие, снижает трение. Потеря натяга происходит постепенно, но неумолимо: соединение становится слабым, может произойти заклинивание или потеря герметичности.

Исследования показали, что стандартное испытание Junker проводится при поперечном смещении ±0,3 мм на частоте 12,5 Гц в течение 62 секунд (2000 циклов); ход вибрации обычно составляет 10% диаметра крепежа. ISO 16130:2015 регламентирует динамические испытания поведения резьбовых соединений при поперечной нагрузке и применяется, в первую очередь, для аэрокосмического крепежа, где надежность критична.

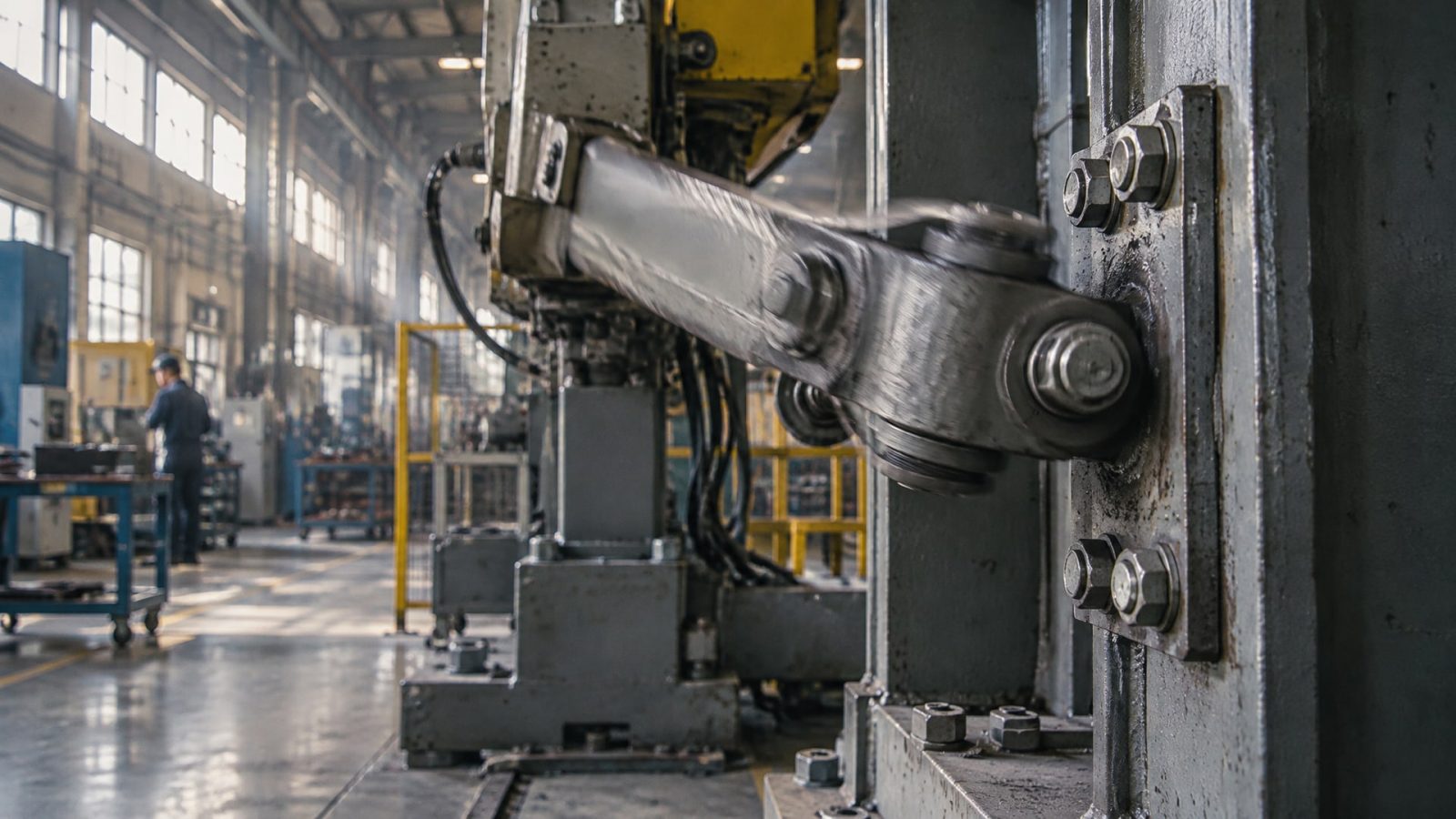

Именно поперечная вибрация наиболее опасна - осевые колебания влияют на ослабление намного слабее. Частота вибрации, амплитуда, характер нагрузки и качество изначального натяга - все это определяет скорость потери затяжки. Ни один механический способ не может на 100% предотвратить микроскольжение, если вибрация достаточно интенсивна; поэтому комплексный подход - правильно выбранный натяг плюс фиксирующий состав - дает лучший результат.

Факторы, влияющие на стабильность резьбового соединения

Сопротивление вибрационному самоотвинчиванию зависит от нескольких взаимосвязанных параметров.

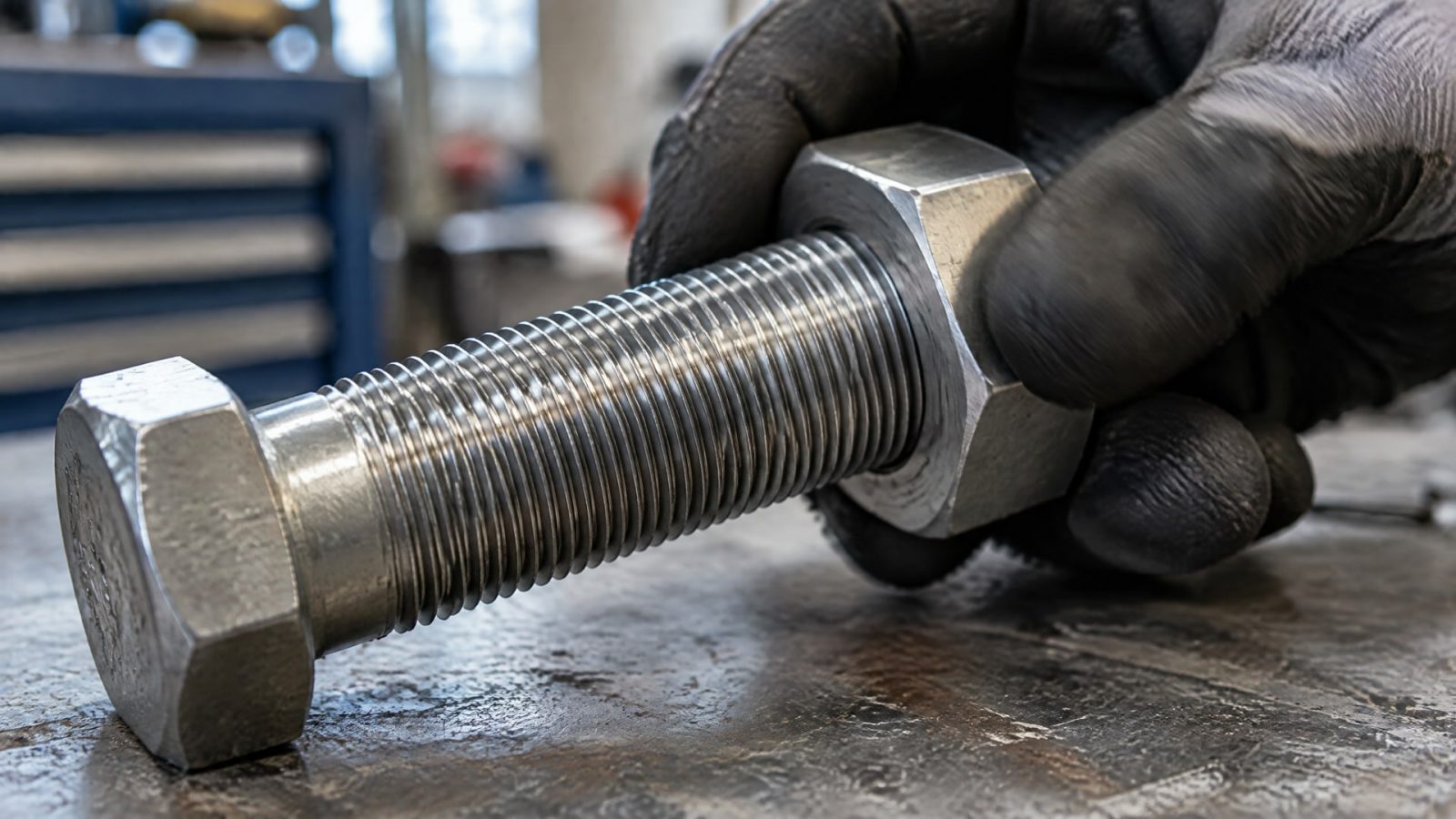

Увеличение предварительного натяга повышает контактное давление в резьбе и под головкой, что усиливает трение и задерживает начало микроскольжения. Уменьшение шага резьбы (переход с крупного шага на мелкий) увеличивает количество витков в контакте и, таким образом, улучшает распределение нагрузки.

Рост коэффициента трения в резьбе и под головкой - третий ключевой фактор. Это достигается как за счет обработки поверхности (нарезки с правильной геометрией), так и за счет применения смазочных материалов и фиксирующих составов. Более плотные допуски (класс посадки) снижают люфт в соединении и предотвращают ранее начало микроперемещений.

На практике многие инженеры используют комбинацию методов: правильный натяг (не слишком слабый, чтобы не потерялся при вибрации, но и не чрезмерный, чтобы не перенапряглась резьба), выбор крепежа с мелким шагом, контроль уровня вибрации на установке и применение фиксирующего состава. Каждый из этих факторов отдельно неполноценен; вместе же они дают надежный результат.

Анаэробные фиксаторы резьбы: механизм и применение

Анаэробные фиксаторы резьбы - это жидкие составы на основе полиакрилатов, которые заполняют зазоры между витками и отверждаются в отсутствие воздуха (при контакте с металлом и под воздействием иона металла).

Они не создают механическую преграду вроде шайбы или гайки, а блокируют микроскольжение через повышение адгезии и внутреннего трения в контакте.

При нанесении анаэробного состава он оказывается на обеих сопрягаемых деталях и распределяется в зазоре между витками. Отвердевая, состав образует полимерный слой, который передает сдвиговое напряжение при попытке отворачивания и препятствует микроперемещениям. Типовое время фиксации составляет 10–30 минут в зависимости от состава и толщины зазора; полная прочность достигается за несколько часов.

Рабочий диапазон температур для среднепрочных составов находится в пределах −55 °C до 150 °C. Важно помнить: анаэробный фиксатор работает только в зазоре, поэтому его нужно наносить так, чтобы состав оказался на обеих деталях соединения. Если резьба излишне загрязнена или смазана остатками масла, адгезия ухудшается, и предсказуемость фиксации падает.

Выбирать фиксатор нужно не по цвету («синий» или «красный»), а по требуемому моменту демонтажа и характеру нагрузки. Для периодически разбираемых соединений подходит среднепрочный анаэробный фиксатор, который позволяет разбирать детали с применением инструмента, но надежно предотвращает самоотвинчивание под вибрацией. Для ответственных узлов, где разборка неожиданна и редка, выбирают высокопрочный состав.

Выбор фиксатора: синий, красный и средней прочности

На рынке встречаются фиксаторы разной прочности, которые часто обозначают цветом: синий (средняя прочность), красный (высокая прочность), иногда зеленый (низкая).

Однако цвет - не гарантия применимости; главное - класс прочности и момент отворачивания, указанные в техническом листе.

Синий фиксатор средней прочности применяют для разборных соединений: он удерживает болт от самоотвинчивания при вибрации, но допускает разбирание с применением стандартного инструмента и разумного усилия. Типовой момент отворачивания для среднепрочного состава находится в диапазоне, который позволяет демонтировать даже после длительного воздействия вибрации.

Красный фиксатор высокой прочности или неразъемный фиксатор используют, когда соединение требует максимальной защиты и разборка предусмотрена редко (например, для винтов в двигателе, закрепляющих неразъемные элементы). Момент отворачивания здесь значительно выше, и обычный гаечный ключ может оказаться недостаточным - потребуется нагрев или специальный инструмент.

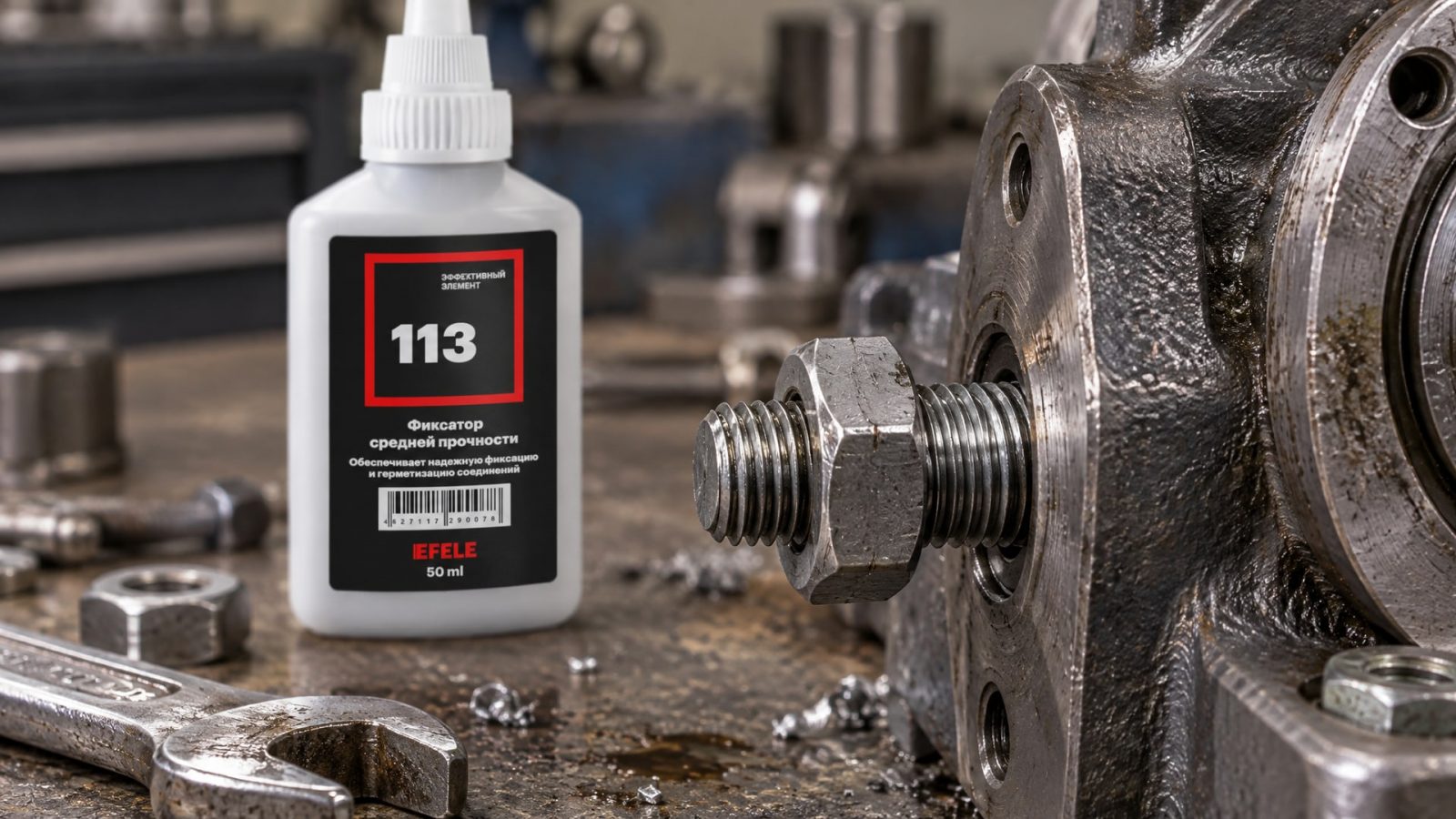

Для резьбовых соединений, требующих периодической разборки, подойдет анаэробный фиксатор средней прочности EFELE 113. Он обеспечивает надежное удержание при вибрационных нагрузках, но позволяет разбирать соединение с применением стандартного инструмента. Такой выбор гарантирует, что техническое обслуживание не превратится в борьбу с раскисшей резьбой.

Правило нанесения: поверхность, количество и равномерность

Результативность анаэробного фиксатора резьбы во многом зависит от качества нанесения.

Перед применением резьба должна быть очищена от грязи, окислов и остатков старого смазочного материала. Если на витках остались капли масла или солидол, адгезия состава значительно снизится, и фиксация может быть неравномерной.

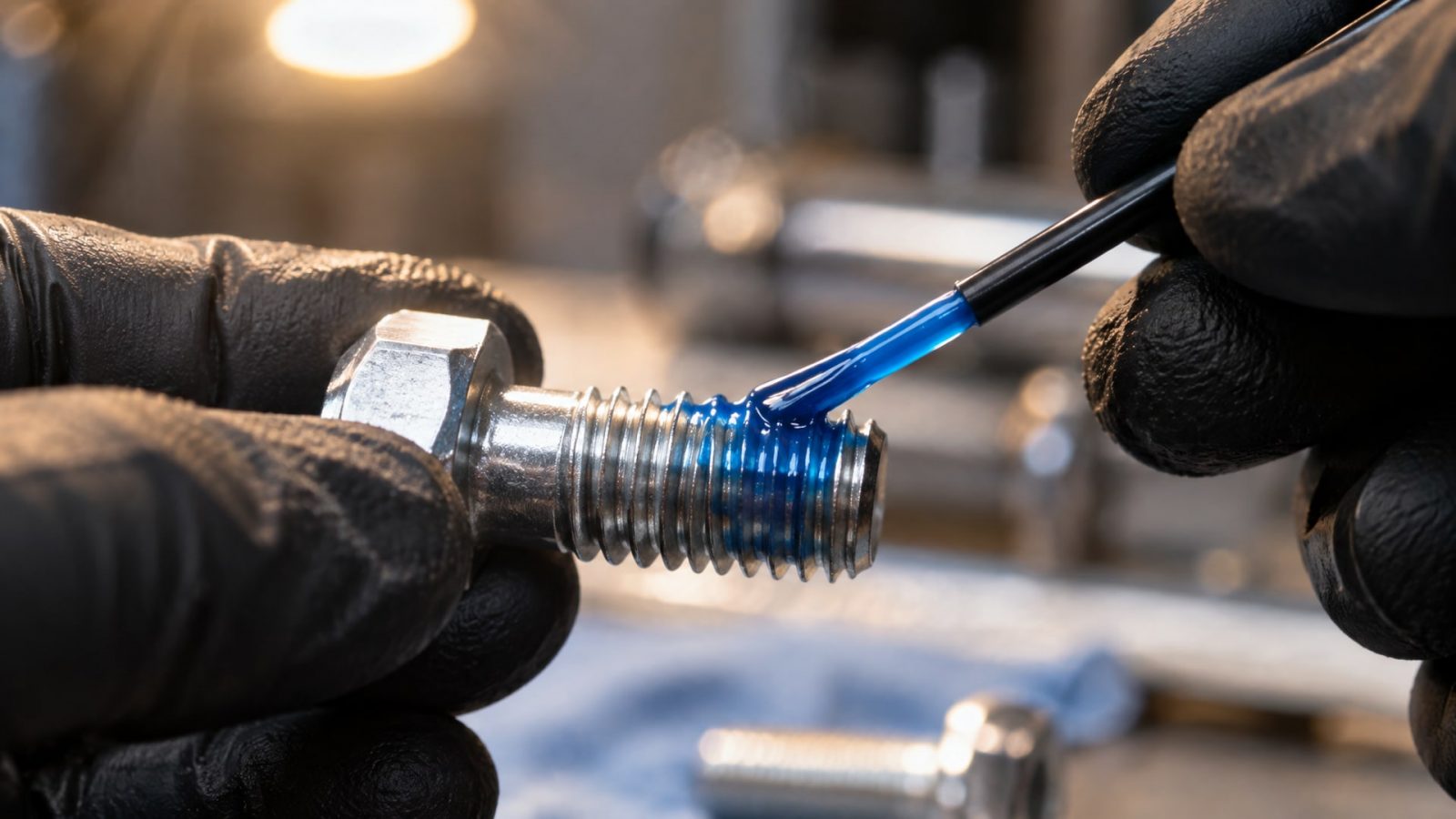

Состав наносят тонким слоем на витки обеих деталей соединения (болта и отверстия, или болта и гайки). Наносить нужно так, чтобы фиксатор распределился по всей поверхности контакта, включая боковые стороны витков. Слишком большое количество состава не улучшает результат; наоборот, избыток может вытечь из соединения или создать наплывы, затрудняющие сборку.

После нанесения детали соединяют и слегка затягивают в течение примерно одной минуты. Затем нужно выдержать рекомендуемое время фиксации (как правило, 10–30 минут в зависимости от состава) перед окончательной нагрузкой на соединение. На холоде или в условиях недостаточной вентиляции время фиксации может увеличиться.

Равномерность нанесения - залог предсказуемой прочности. Если состав нанесен неровно или только на часть витков, соединение может ослабиться неравномерно, и под вибрацией откроются незащищенные участки. По этой причине опытные сборщики часто используют флаконы с дозирующим наконечником, позволяющие контролировать объем и место нанесения.

Альтернативные методы защиты от ослабления болтов

Помимо анаэробных фиксаторов, существуют механические и конструктивные способы предотвращения самоотвинчивания.

Пружинная шайба - один из самых распространенных механических методов, однако многие исследования показывают, что ее эффективность против поперечной вибрации переоценена. Пружинная шайба создает добавочное давление, но не предотвращает микроскольжение в резьбе.

Wedge-lock шайбы (конические шайбы с выступами) работают иначе: они механически препятствуют вращению за счет высокого коэффициента трения между шайбой и деталью. Такие решения эффективны, но требуют большей площади под головку и не всегда применимы в стесненных условиях.

Нейлоновые гайки с преобладающим моментом трения (нейлоновый волокнистый слой в верхней части гайки) увеличивают сопротивление отворачиванию за счет избыточного трения. Они надежны для многократного использования, но требуют периодической замены при износе нейлонового слоя.

Гайки-хлопушки (self-locking nuts) с односторонним механизмом срабатывают через деформацию части гайки при натяжении, повышая внутреннее давление в резьбе. Этот метод зарекомендовал себя в условиях вибрации, но менее универсален, чем фиксирующий состав.

На практике эти методы часто комбинируют: правильный натяг, выбор фиксирующего состава и правильная конструкция соединения (например, мелкий шаг резьбы) дают лучший результат, чем применение одного метода.

Применение в ответственных узлах: температурные диапазоны и стандарты

Для ответственных узлов, где надежность соединения критична, выбор анаэробного фиксатора нужно согласовать со стандартной базой и спецификациями изделия.

ISO 10964 описывает характеристики и испытания анаэробных фиксаторов, включая момент разрушения при отворачивании, время отвердевания и совместимость с разборными соединениями.

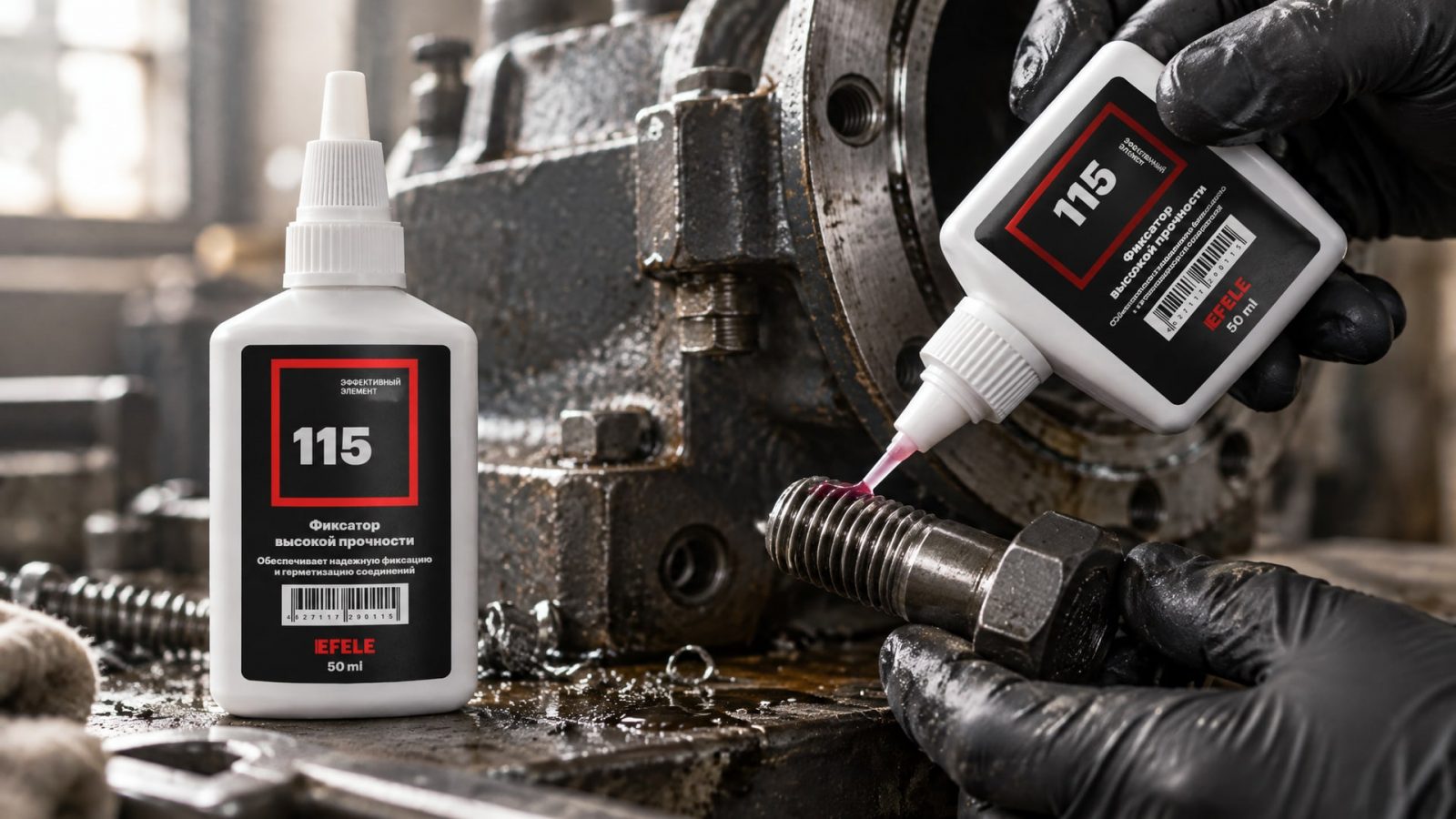

В случаях, когда требуется максимальная прочность и термостойкость, рекомендуется использовать высокопрочный анаэробный клей EFELE 115. Такой состав предназначен для соединений, работающих при температурах до 150 °C и выше, и обеспечивает момент отворачивания, требуемый для критичных узлов аэрокосмического или автомобильного применения.

Перед выбором фиксатора важно сверить требуемый диапазон температур, режим нагрузки и периодичность разборки со спецификацией. Например, если соединение находится рядом с выхлопной системой автомобиля, температура может превышать 100 °C, и обычный среднепрочный состав может потерять прочность. В таком случае нужен высокотемпературный высокопрочный фиксатор.

Для аэрокосмического крепежа часто требуется соответствие ISO 16130:2015 или DIN 65151, что означает успешное прохождение виброиспытаний с определенной амплитудой и частотой. Производители фиксаторов обычно указывают, какие стандарты их продукты соответствуют; это - один из надежных способов верифицировать применимость состава.

Часто задаваемые вопросы

Вибрация раскручивает болт или снижается натяг?

Вибрация не создает прямого крутящего момента, который бы раскручивал болт. Вместо этого поперечные микроперемещения (обычно в пределах 0,3 мм) вызывают трение и износ витков, что приводит к потере контакта и снижению предварительного натяга. Соединение становится ослабленным не потому, что его «раскручивает», а потому, что микроскольжение разрушает условия, обеспечивающие затяжку.

Синий фиксатор - это разъемный или нет?

Цвет фиксатора не определяет разборность. Синий обычно означает среднюю прочность, которая позволяет разбирать соединение с применением инструмента, но точный момент отворачивания указан в техническом листе. Зеленый (низкая прочность) разбирается легче, красный (высокая) требует большего усилия или нагрева. Ориентируйтесь на данные производителя, а не только на цвет.

Можно ли наносить фиксатор на грязную или смазанную резьбу?

Нет. Остатки грязи, окислов и масла препятствуют адгезии анаэробного состава к металлу. Зазор заполняется неравномерно, и надежность фиксации падает. Перед нанесением резьба должна быть очищена - протерта сухой тряпкой или обработана растворителем. Проверьте, что поверхность сухая.

Поможет ли фиксатор, если соединение уже ослабло?

Фиксатор не может компенсировать ошибку сборки. Если натяг уже потерян из-за неправильной затяжки, деформации или усадки материала, применение фиксатора в момент повторной сборки возможно, но предварительно нужно восстановить правильный натяг. Сначала затяните болт с требуемым моментом, затем нанесите фиксатор.

Какой диапазон температур для анаэробного фиксатора резьбы?

Для типовых среднепрочных и высокопрочных анаэробных фиксаторов рабочий диапазон составляет −55 °C до 150 °C. Однако перед выбором проверьте технический лист конкретного состава, так как некоторые специализированные продукты имеют более узкий или более широкий диапазон.

Заключение

Самоотвинчивание резьбовых соединений от вибрации - результат микроскольжения в резьбе и под головкой болта, которое снижает предварительный натяг. Предотвратить это явление можно, только комбинируя правильный натяг, выбор способа фиксации (механический, фиксирующий состав или их сочетание) и контроль состояния поверхности. Анаэробные фиксаторы резьбы - наиболее универсальный и предсказуемый метод, особенно для соединений, испытывающих поперечную вибрацию.

Выбирайте фиксатор по требуемому моменту демонтажа и диапазону температур, а не по цвету. Обеспечьте чистоту резьбы перед нанесением, распределите состав равномерно на обе сопрягаемые детали и дайте достаточное время на отвердевание. При выборе для ответственных узлов сверьтесь с техническим листом и убедитесь, что состав соответствует стандартам (ISO 10964, ISO 16130:2015 или аналогичным). Правильное применение анаэробного фиксатора гарантирует надежность соединения и значительно снижает риск неожиданного ослабления при вибрации.
