Пищевое масло для клапанов: как смазывать пневматические системы на пищевом производстве

Для пневматических систем в зоне, где возможен случайный контакт смазки с пищей, выбирают масло с подтвержденным статусом NSF H1. Подбирать его нужно не только по этому статусу: важно проверить, предназначено ли масло для пневматики и совместимо ли оно с материалами клапанов, фитингов и уплотнений. Наносить следует минимальное количество, необходимое для работы узла.

Статья поможет инженерам, техническим специалистам и снабженцам разобраться, что означает H1, как выбрать пищевое масло для клапанов и что проверить при обслуживании пневмоцилиндров. Отдельно рассмотрим выхлоп, утечки и признаки того, что в системе используют неподходящий состав.

Что означает H1 для пневматической системы

NSF H1 - категория смазок, для которых допускается случайный контакт с пищей.

Это не разрешение намеренно наносить масло на продукт и не универсальный допуск для любого оборудования пищевого цеха. H2 предназначен для зон, где контакт с пищей исключен, поэтому эти категории нельзя считать взаимозаменяемыми.

В глоссарии NLGI для случайного попадания H1-смазки в пищевой продукт указан предел 10 ppm. Это ограничение не означает, что такое количество нужно допускать в продукт: принцип применения - не допускать переноса и использовать лишь минимум смазки, необходимый для технической функции.

При проверке статуса ориентируются на регистрацию NSF H1 или сертификацию по ISO 21469. Этот стандарт устанавливает гигиенические требования к формулированию, производству и применению смазок, которые могут контактировать с пищей. Для компонентов смазок со случайным контактом также указывают требования FDA 21 CFR 178.3570.

Одной надписи «food grade» недостаточно, чтобы подтвердить пригодность конкретного продукта. Снабженцу и инженеру стоит сверить документацию на масло: статус, назначение и соответствие требованиям для конкретной зоны. Если контакт с пищей исключен конструкцией и расположением оборудования, H1 не становится обязательным только потому, что производство пищевое. Но для зон, где случайный контакт возможен, нужна смазка с подтвержденным статусом.

Как выбрать пищевое масло для клапанов и цилиндров

Пневматическое масло выбирают под конкретный узел, а не только по обозначению H1.

В одной линейке могут быть продукты с разным назначением, поэтому проверьте, указана ли пневматика среди областей применения. Для клапанов, фитингов и цилиндров учитывают также металлы и эластомеры: несовместимая смазка способна повлиять на ход узла и его герметичность.

Перед заменой масла полезно составить перечень точек смазывания и материалов контактирующих деталей. Уточните, какие узлы обслуживают подачу воздуха, а какие относятся к зонам с возможным контактом с пищей. Затем сверьте область применения и статус смазки с документацией на конкретный продукт. Такой порядок помогает не переносить требования одной точки на всю систему и не использовать H1 там, где риск контакта с пищей исключен.

Смазка пневматики H1 не означает, что любой H1-состав подходит для всех пневмоцилиндров. Для клапанов важны механодинамические свойства узла, а для уплотнений - совместимость с материалом. Если эти параметры не подтверждены документацией, одного пищевого статуса недостаточно для выбора.

В условиях пищевого производства также оценивают вынос масла с воздухом и герметичность соединений. При следах утечки, нестабильном ходе клапана или замечаниях к работе цилиндра не стоит автоматически увеличивать дозу смазки. Сначала проверьте состояние узла, совместимость материалов и предусмотренный для этой точки способ обслуживания.

Как смазывать пневмосистему и клапаны

Начинайте обслуживание с определения точек, которым требуется смазка.

Сверьте требования к пневмосистеме и клапанам с документацией на оборудование, а область применения и статус масла - с его документацией. Не переносите процедуру смазывания одного узла на другие без проверки: конструкция и материалы могут различаться.

Количество масла должно быть минимальным, достаточным для технической функции. Избыток не повышает автоматически защиту узла, но может увеличить риск переноса смазки воздушным потоком в пищевую зону. Ограничение на случайное содержание H1-смазки в пище составляет 10 ppm, однако его не следует трактовать как целевую дозу при обслуживании.

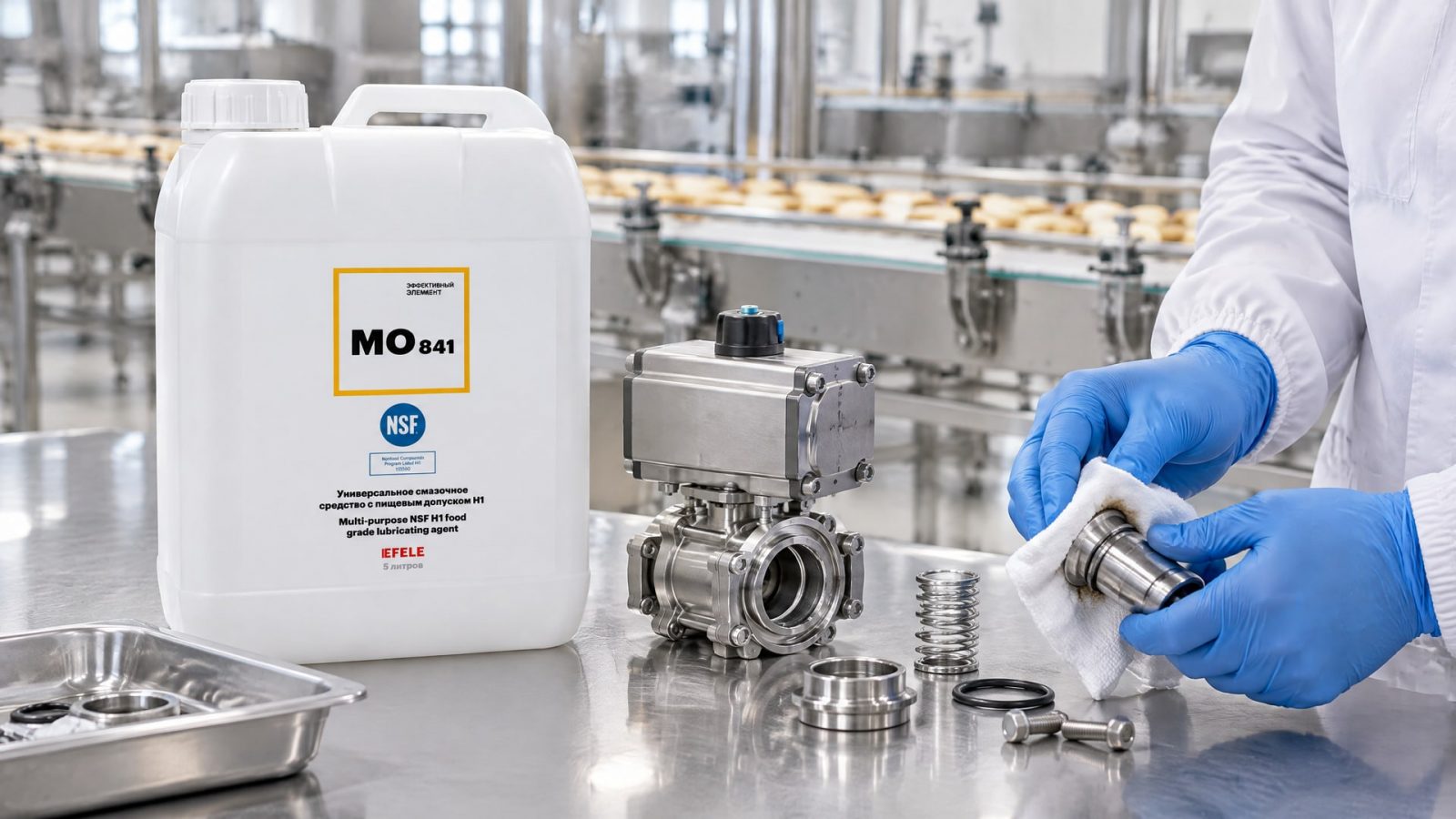

При жалобах на вымывание масла, фреттинг или затрудненный холодный пуск сначала установите причину, а не компенсируйте ее увеличением количества смазки. Проверьте соответствие продукта узлу, состояние уплотнений, герметичность соединений и путь выхода воздуха. Для пневматических систем и клапанов пищевого производства в качестве универсального масла с NSF H1 применяют EFELE MO-841; его выбор также нужно сверять с требованиями конкретного оборудования и материалов.

После обслуживания убедитесь, что в системе не осталось утечек и что масло не уносит в производственную зону с выхлопом. Если конструкция требует отвода выхлопного воздуха, направьте его в безопасную зону. Не считайте статус H1 заменой аккуратному дозированию и контролю состояния пневмосистемы.

Как снизить риск попадания масла в пищевую зону

Даже правильно выбранное масло не исключает переноса с воздухом или через утечки.

Поэтому в пищевом производстве проверяют, куда направлен выхлоп пневматических узлов и нет ли негерметичных соединений. Если выхлоп выходит в зону обработки или упаковки пищи, рассмотрите его отвод в безопасное место.

Сокращение длины трубок и устранение утечек помогают уменьшить риск загрязнения. При этом решение зависит от конструкции пневмосистемы: нельзя просто изменить трассу без оценки работы узлов и требований оборудования. Важно контролировать и клапаны, и цилиндры, и фитинги, через которые воздух может выходить в производственную зону.

Статус H1 снижает риск при случайном контакте, но не отменяет гигиенические меры и обслуживание. Если продукт или упаковка могут оказаться под воздействием выхлопа, учитывайте этот путь наряду с прямыми утечками смазки. При аудите фиксируйте места выхода воздуха, состояние соединений и соответствие используемого масла зоне применения.

Что включить в аудит пневмоцилиндров и клапанов

Регулярная проверка помогает выявить неподходящую смазку и источники переноса до того, как они повлияют на производственный процесс.

В аудит включают цилиндры, клапаны и точки, где воздух может попадать в пищевую зону. Если обнаружен состав без подтвержденного H1 там, где случайный контакт возможен, оцените возможность его замены на масло с подходящим статусом и областью применения.

Проверяйте не только маркировку на таре. Сверьте статус H1 или сертификацию ISO 21469, назначение для пневматических систем и совместимость с материалами узла. Для смазок со случайным контактом также учитывают FDA 21 CFR 178.3570. Маркетинговая формулировка без подтверждающей документации не заменяет эту проверку.

В журнале обслуживания удобно фиксировать:

• узел и место его установки;

• используемое масло и подтвержденный статус;

• материалы клапана, фитинга и уплотнений, если они указаны в документации;

• обнаруженные утечки и направление выхлопа;

• выполненные действия и результат проверки.

Такая запись помогает инженеру связать неисправность с конкретной точкой, а снабженцу - заказывать продукт по назначению, а не только по общему признаку «пищевой». Если состав меняют, заранее проверьте совместимость с материалами узла и требованиями оборудования.

Часто задаваемые вопросы

Можно ли использовать H1-масло для любых клапанов пищевого производства?

Нет. H1 подтверждает допустимость случайного контакта с пищей, но не универсальную совместимость со всеми клапанами и уплотнениями. Проверьте, что масло предназначено для пневматики, и сверьте его совместимость с материалами узла. Если контакт с пищей исключен, сам факт пищевого производства не делает H1 обязательным.

Чем H1 отличается от H2?

H1 применяют там, где возможен случайный контакт смазки с пищей. H2 предназначен для зон, где такой контакт исключен. Это разные категории, а не ступени одной шкалы строгости. Для узла в пищевой зоне сначала оценивают вероятность контакта, а затем выбирают смазку с подходящим статусом.

Достаточно ли надписи «пищевое масло» на упаковке?

Нет. Общая надпись не подтверждает статус H1. Проверьте регистрацию NSF H1 или сертификацию по ISO 21469, а также область применения продукта. Для смазок со случайным контактом учитывают требования FDA 21 CFR 178.3570. Затем отдельно проверяют пригодность масла для конкретной пневмосистемы.

Нужно ли добавлять больше масла, если клапан работает нестабильно?

Нет, увеличение количества без диагностики может повысить риск переноса масла в пищевую зону. Сначала проверьте, подходит ли продукт для узла, совместим ли он с материалами и нет ли утечек. Также осмотрите цилиндры, клапаны и выхлопной тракт. Смазку применяют в минимальном количестве, необходимом для технической функции.

Заключение

Пищевое масло для клапанов выбирают по двум условиям: подтвержденный статус H1 для зон возможного случайного контакта с пищей и пригодность для конкретной пневматики. При обслуживании важны совместимость с материалами, минимальная дозировка, герметичность соединений и контроль направления выхлопа. H1 не отменяет санитарные меры и не гарантирует отсутствие переноса масла.

Следующий шаг - провести аудит пневмоцилиндров, клапанов и фитингов: отметить зоны возможного контакта, проверить документацию на смазку, состояние уплотнений и места выхода воздуха. По результатам сверить каждый продукт с назначением узла и заменить неподходящий состав там, где это необходимо.
