Полимерные покрытия болтов: как предотвратить самоотвинчивание при вибрации

Полимерные покрытия болтов помогают снизить риск самоотвинчивания при вибрации за счет заполнения зазора в резьбовом соединении и создания удерживающего эффекта. В зависимости от состава покрытие также может герметизировать резьбу или подголовочное соединение. Чтобы оно работало предсказуемо, важно учитывать нагрузку, материал крепежа, температуру и момент затяжки.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые выбирают вибростойкий резьбовой крепеж или задают требования к покрытию. Разберем принцип действия фрикционных полимерных покрытий, их влияние на затяжку, ограничения, связь с антикоррозионными системами и способы проверки соединения.

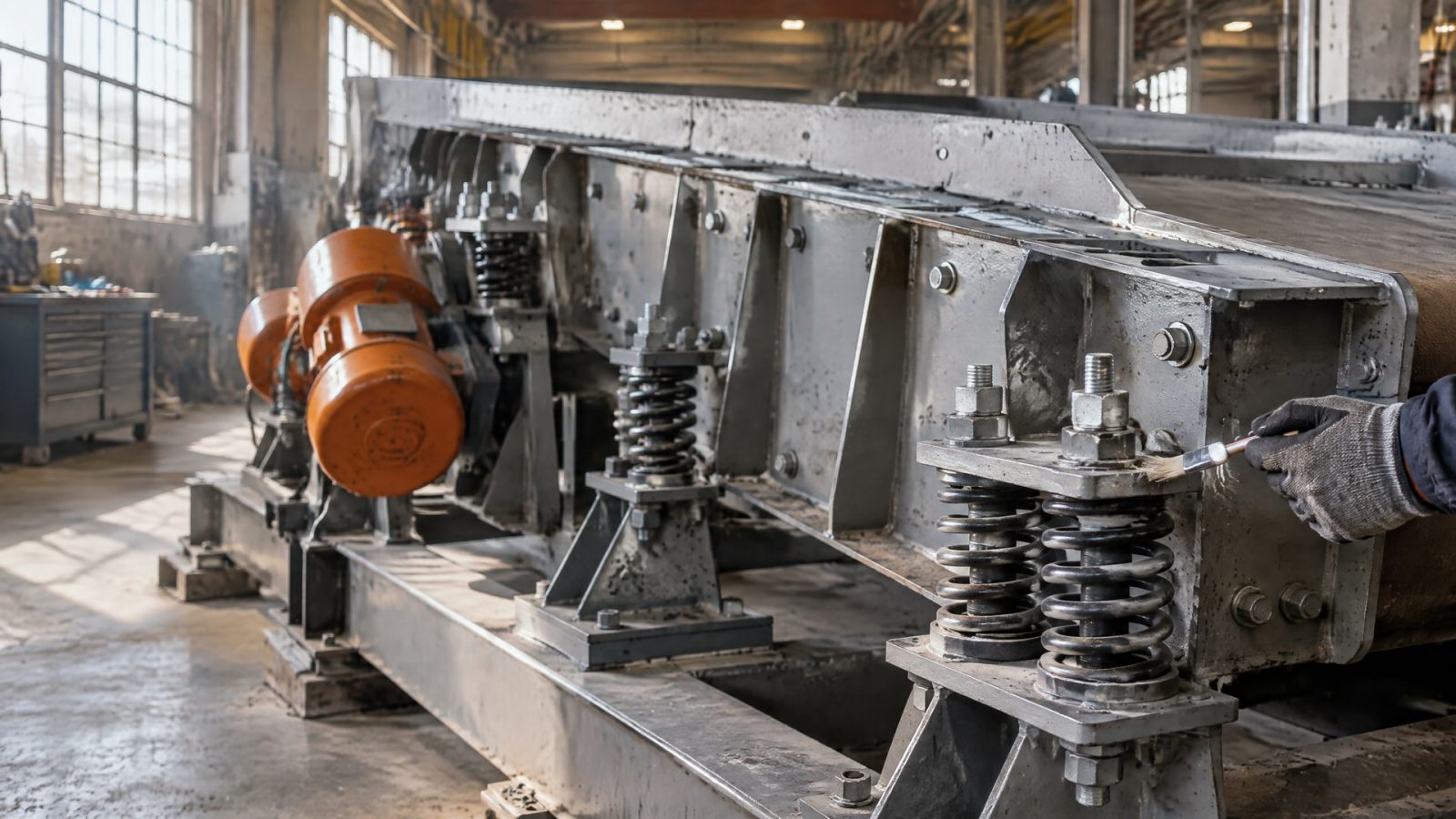

Как работают полимерные покрытия болтов при вибрации

Функциональное покрытие работает не просто как дополнительный материал на поверхности крепежа.

Его задача - влиять на контакт между наружной и внутренней резьбой в собранном соединении. Для thread-locking решений используют, в частности, высокоэластичный и износостойкий полиамид. Он заполняет осевой люфт между винтом и внутренней резьбой, создавая сопротивление перемещению и ослаблению соединения при вибрации.

Для работы покрытия важна его локализация: слой должен находиться в зоне зацепления резьбовых поверхностей. Если функциональный материал нанесен вне этой зоны, он не формирует требуемого удерживающего эффекта в резьбе. Поэтому при выборе крепежа стоит проверить не только тип состава, но и расположение покрытия относительно рабочей длины резьбы.

Полимерные композиции могут выполнять разные функции. В отраслевой практике их рассматривают как решения для фиксации, герметизации или удержания крепежа. Одно покрытие может совмещать защиту от самоотвинчивания и герметизацию резьбы либо подголовочного соединения. Однако сочетание функций зависит от исполнения покрытия и конструкции узла: сам факт наличия полимера не означает, что соединение герметично.

Фрикционное покрытие резьбы не заменяет правильный подбор крепежа и расчет соединения. Если остается значительный люфт или в узле возникают выраженные поперечные микроперемещения, возможен фреттинг-износ - повреждение контактирующих поверхностей при малых повторяющихся движениях. Он ускоряет потерю натяга и может снизить устойчивость соединения. Поэтому при проектировании учитывают не только материал покрытия, но и характер нагрузки.

Покрытие также не следует оценивать только по формулировке «для вибрации». Для одного узла важнее удержание резьбы, для другого - герметизация, а для третьего принципиально совместить эти свойства. Сначала определяют функцию соединения, затем уточняют область нанесения и проверяют поведение крепежа при заданном режиме работы.

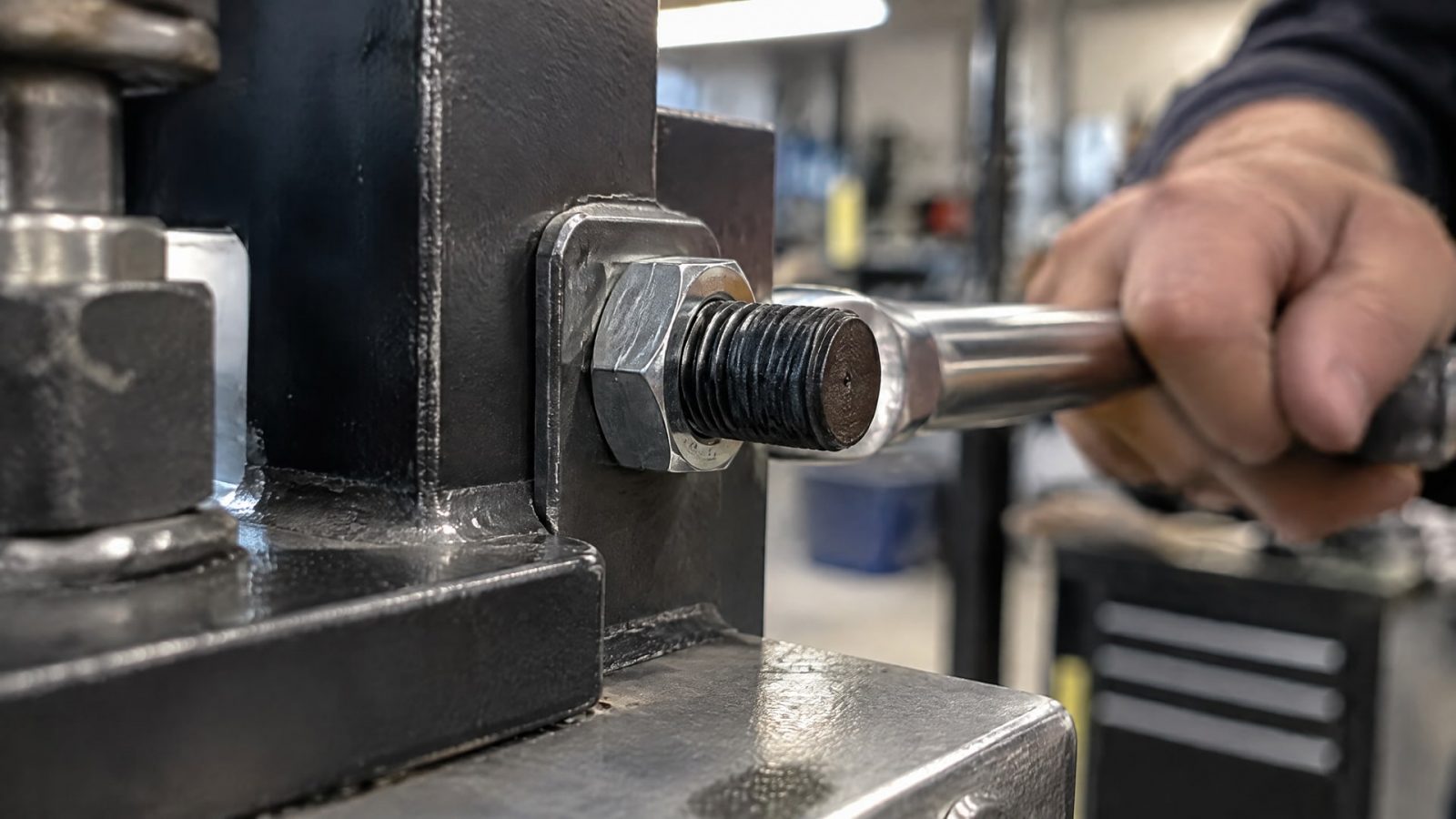

Как покрытие влияет на момент затяжки и преднатяг

Коэффициент трения покрытия влияет на то, как приложенный момент затяжки преобразуется в преднатяг соединения.

Поэтому при переходе на покрытый крепеж нельзя автоматически переносить режим затяжки, разработанный для непокрытого. Изменение трения способно повлиять на усилие в крепеже и разброс результатов между сборками.

Для некоторых клеящих или адгезивных покрытий приводится коэффициент трения резьбы порядка 0,1-0,15. Это значение нельзя считать универсальным для всех фрикционных полимерных покрытий: результат зависит от конкретного состава и условий контакта. При проектировании или замене покрытия коэффициент трения рассматривают как параметр, который нужно согласовать с требуемым моментом затяжки.

Исследование покрытого крепежа с PTFE- и MoS2-покрытиями показало, что коэффициент трения и nut factor снижались почти на 50% по сравнению с непокрытым крепежом. Средняя степень самоотвинчивания для этих покрытий была примерно на 40% ниже. Это результаты конкретного исследования, а не гарантия такого же эффекта для любого покрытия или соединения.

Авторы также отмечали зависимость результата от режима сборки и нагрузки. При повышении начального момента затяжки антиразвинчивающий эффект усиливался, тогда как недостаточная затяжка могла способствовать фреттинг-износу. При сдвиговой нагрузке ослабление соединения было более выраженным, чем при осевой. Следовательно, один и тот же крепеж может вести себя по-разному в зависимости от направления и характера воздействия.

Практический вывод для инженера - проверять повторяемость затяжки и учитывать свойства покрытия в расчетном или технологическом режиме. Контроль коэффициента трения помогает уменьшить разброс затяжки, но не отменяет проверки собранного узла. Если меняется покрытие, материал крепежной пары или технология нанесения, стоит заново оценить момент затяжки и устойчивость соединения на характерной для узла нагрузке.

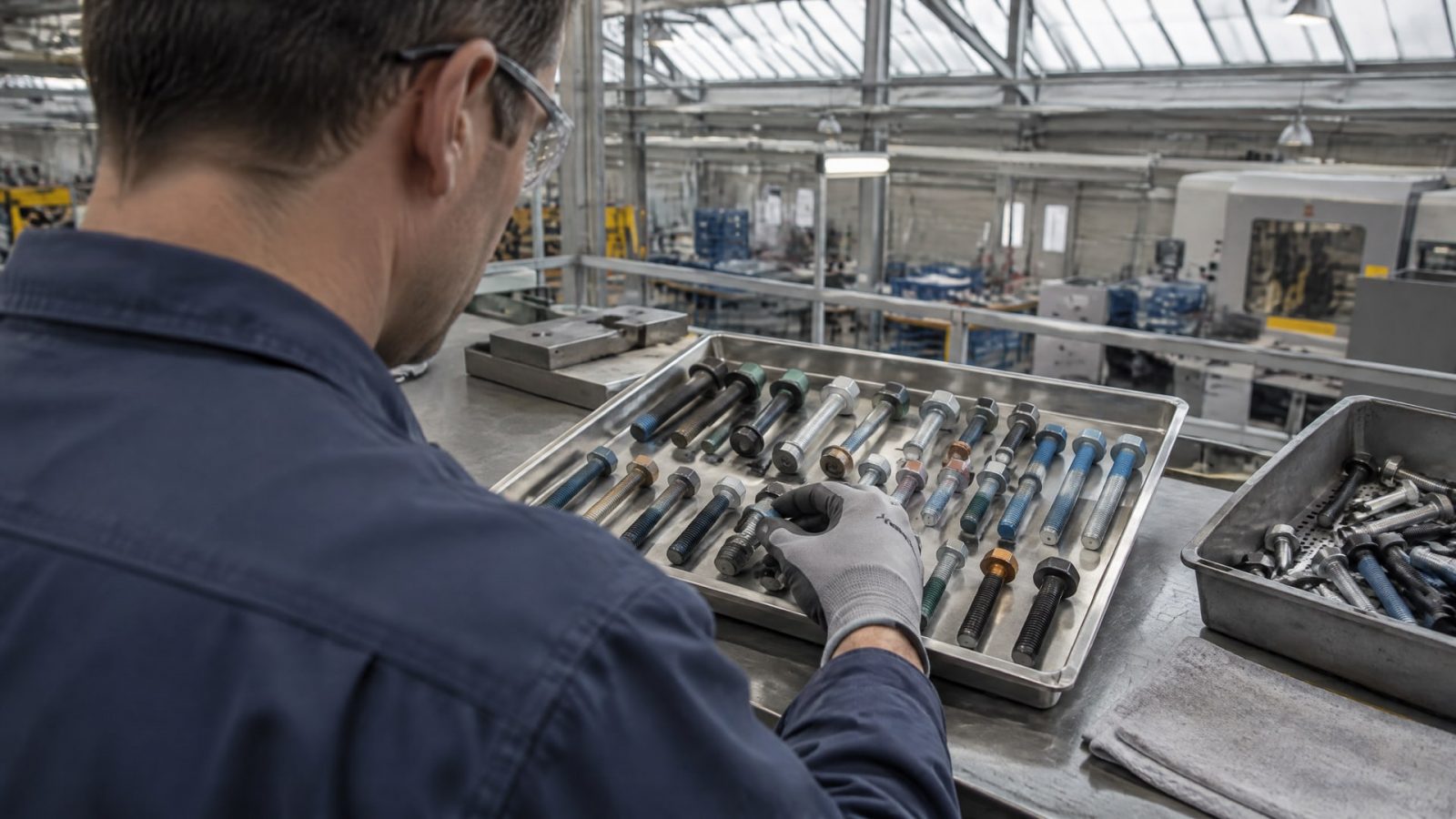

Как выбрать фрикционное покрытие резьбы

Подбор начинают с условий работы крепежа, а не с общего обозначения «вибростойкий».

Важно определить тип резьбы, материалы наружной и внутренней резьбы, характер нагрузки, требование к герметизации и допустимый момент затяжки. Отдельно проверяют температурный режим, поскольку полимерное покрытие должно сохранять рабочие свойства при температуре эксплуатации.

Для полиамидных torque-element покрытий отмечено размягчение выше 120 °C. Этот ориентир относится к указанному типу материала и не должен автоматически переноситься на все полимеры. Температурные ограничения конкретного покрытия уточняют по его технической документации и сопоставляют с реальными условиями узла, включая нагрев во время работы.

Затем проверяют совместимость с антикоррозионной защитой крепежа. Если на изделии уже есть базовое покрытие, фрикционный полимер должен сочетаться с ним и не менять момент затяжки неприемлемым для конструкции образом. Это особенно важно при переходе на новый тип покрытия: даже если оба слоя отдельно подходят для применения, их сочетание может повлиять на трение и сборку.

При оценке полезно запросить или задать параметры, влияющие на повторяемость результата:

• коэффициент трения и его стабильность;

• равномерность нанесения покрытия;

• совместимость покрытия с материалом крепежа и базовым защитным слоем;

• температурную стойкость полимера;

• расположение покрытия относительно зоны зацепления резьбы;

• влияние покрытия на допустимый момент затяжки;

• способность обеспечивать требуемую фиксацию или герметизацию.

Выбор не заканчивается сравнением технических описаний. Нужно проверить, соответствует ли покрытие реальному режиму нагрузки и позволяет ли технология сборки стабильно получать нужный преднатяг. Если соединение работает при поперечных микроперемещениях, слабая посадка или недостаточная затяжка могут свести ожидаемый эффект к минимуму. Поэтому для ответственных узлов оценивают поведение собранного крепежа в условиях, близких к рабочим.

Стандарты на покрытия крепежа и их ограничения

При спецификации крепежа важно различать стандарты на защитные покрытия и подтверждение вибростойкости соединения.

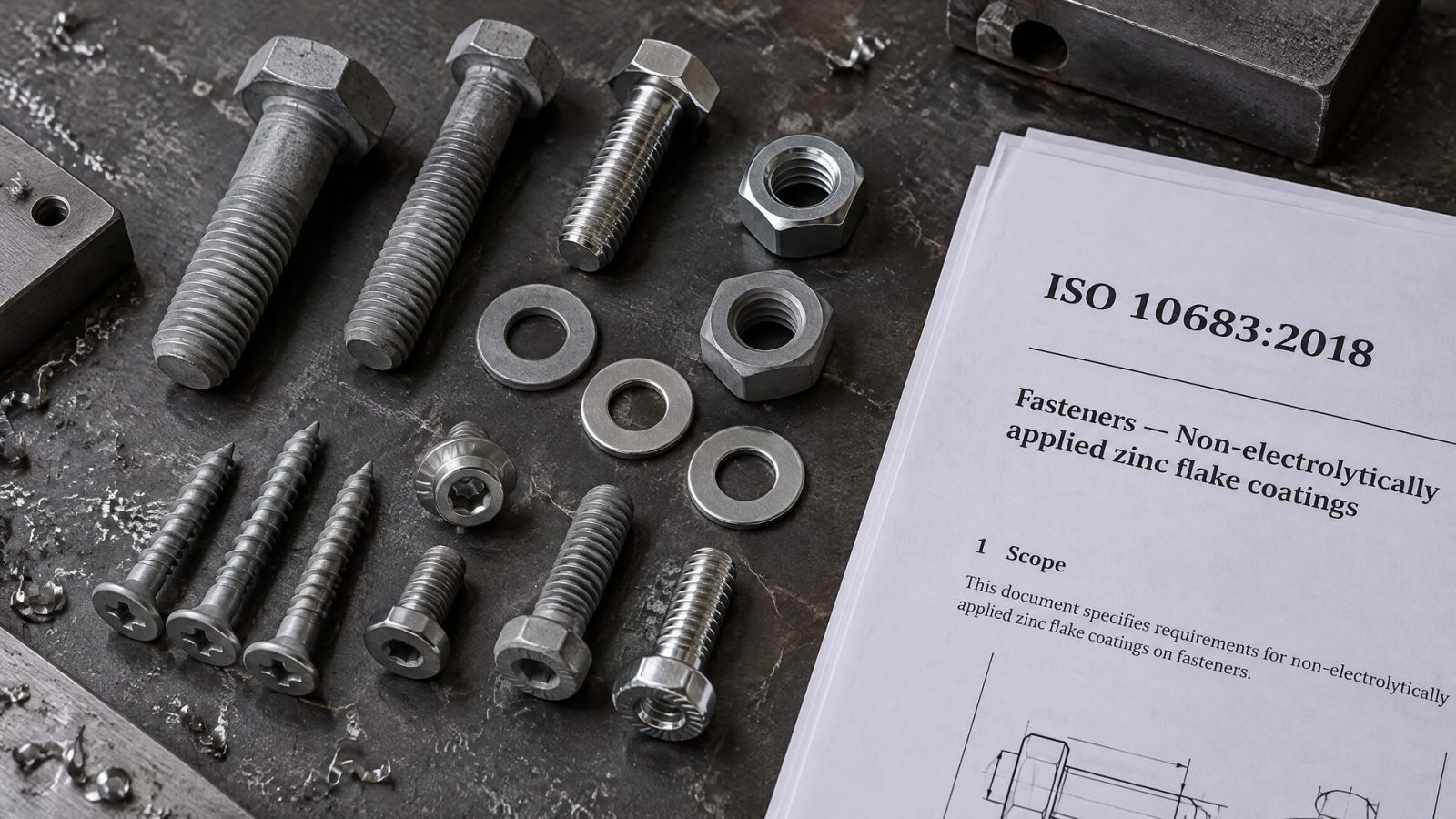

ISO 10683:2018 относится к цинковым флейк-покрытиям и охватывает болты, винты, шпильки и гайки с ISO-резьбой, а также некоторые другие крепежные изделия. Это сведения об области применения стандарта, а не доказательство того, что узел не будет самоотвинчиваться при вибрации.

ISO 4042:2022 относится к стальным болтам, винтам, шпилькам и гайкам с ISO-метрической резьбой и к другим крепежным изделиям с покрытием. При включении требований стандарта в документацию нужно учитывать его предмет и применимость к конкретному крепежу. Само соответствие стандарту не заменяет оценку момента затяжки, преднатяга и поведения соединения под нагрузкой.

ISO 10684:2004 задает требования к горячему цинкованию крепежа. В его области применения указаны грубая резьба M8-M64, классы прочности до 10.9 для болтов, винтов и шпилек и до 12 для гаек. Эти параметры помогают установить, к какому крепежу относится стандарт, но не определяют эффективность фрикционного полимерного слоя против самоотвинчивания.

Если нужно объединить защиту от коррозии и фиксацию резьбы, проверяют совместимость функционального покрытия с базовым антикоррозионным слоем. Также оценивают, не изменяет ли комбинация покрытий трение настолько, что заданный момент перестает обеспечивать требуемый преднатяг. Для такой оценки важны характеристики фактического крепежа, а не только перечень стандартов в спецификации.

Иными словами, стандарт помогает задать требования к определенному типу покрытия и крепежа, но не заменяет проверку всей сборки. При проектировании вибростойкого соединения отдельно фиксируют тип резьбы, покрытие, режим затяжки и условия нагружения. Затем подтверждают, что выбранная комбинация работает в конкретном узле, включая зоны, где возникают поперечные нагрузки и микроперемещения.

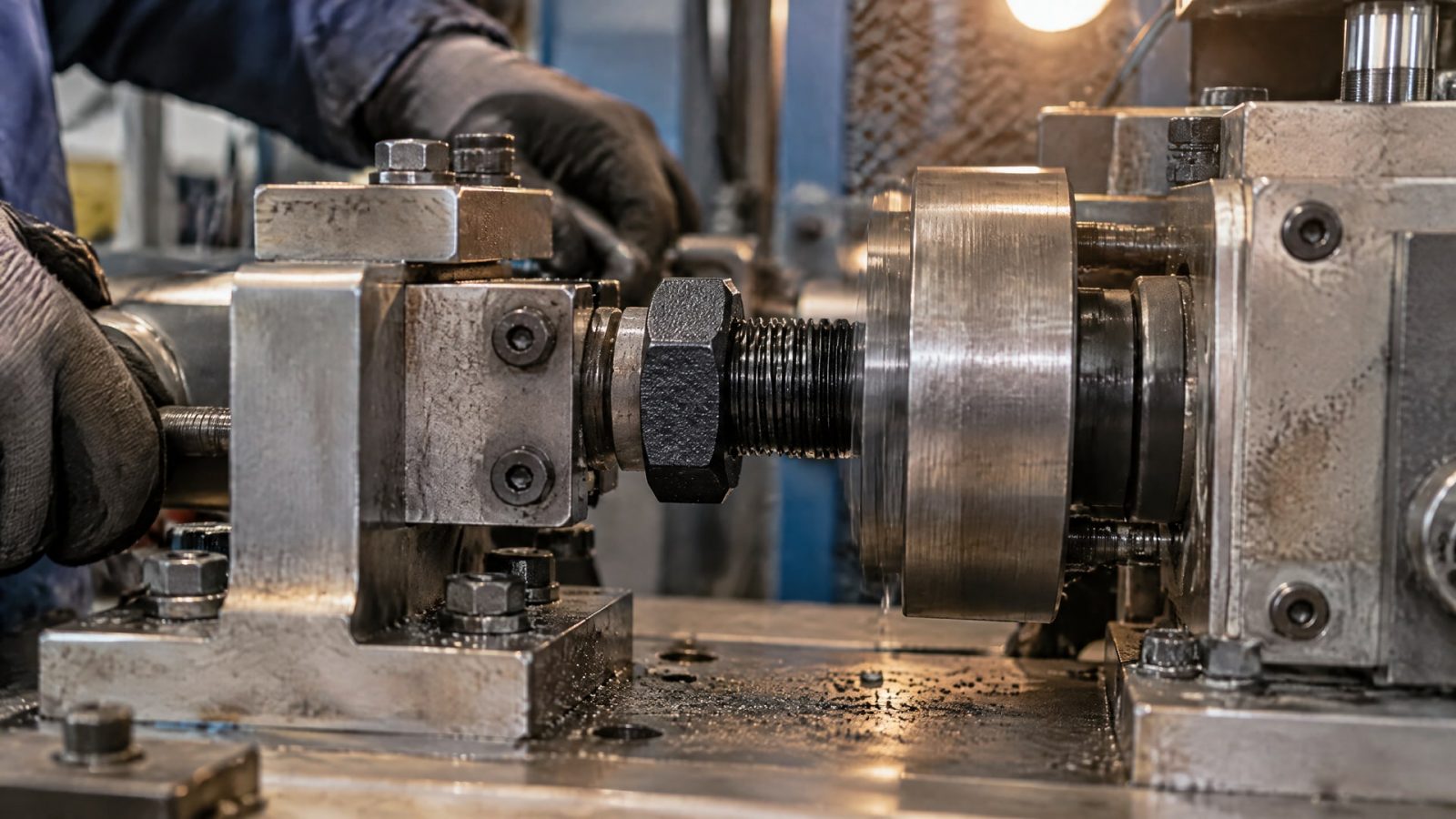

Проверка соединения и альтернативные способы фиксации

После выбора покрытия оценивают его работу в реальной сборке.

Проверка должна учитывать расположение покрытия в зоне контакта резьбы, заданный момент затяжки и характер нагрузки. Если узел испытывает сдвиговые воздействия, одной оценки при осевой нагрузке может быть недостаточно: исследования покрытого крепежа показывают, что при сдвиге ослабление выражено сильнее.

Во время сборки важно контролировать, что покрытая резьба входит в зацепление в предусмотренной зоне, а момент затяжки соответствует требованиям соединения. Покрытие не устраняет последствия неверно выбранного крепежа, плохой посадки или недостаточного натяга. Если после сборки узел сохраняет люфт, продолжает испытывать значительные поперечные микроперемещения или теряет натяг, нужно пересмотреть конструкцию и режим сборки, а не полагаться только на дополнительный слой.

Герметизация крепежа при вибрации может быть отдельным требованием. В функциональных покрытиях встречаются решения, которые совмещают sealing и locking функции, но это свойство должно быть подтверждено для конкретного исполнения. Нельзя выводить герметичность только из того, что покрытие полимерное или нанесено на резьбу.

Если требуется другой способ фиксации, в качестве альтернативы или дополнения к фрикционным покрытиям рассматривают анаэробные фиксаторы резьбы. В линейке EFELE есть анаэробные составы для предотвращения самоотвинчивания резьбовых соединений. Выбор между таким решением и заранее нанесенным полимерным покрытием зависит от конструкции, требований к сборке, обслуживания и совместимости материалов.

Для закупщика важны не только цена крепежа и наличие покрытия в спецификации. Следует сверить с техническими требованиями тип защитного слоя, параметры трения, условия эксплуатации и допустимый режим затяжки. Для инженера следующий шаг - согласовать эти параметры с технологией сборки и проверить соединение на характерной нагрузке. Такой подход снижает риск, что формально подходящий крепеж окажется нестабильным в рабочем узле.

Часто задаваемые вопросы

Любое полимерное покрытие предотвращает самоотвинчивание?

Нет. Покрытия различаются по составу и назначению: одни обеспечивают фиксацию, другие герметизацию или удержание, а некоторые совмещают функции. Результат зависит также от зоны нанесения, нагрузки, момента затяжки и материала резьбовой пары. Поэтому требуется проверить исполнение покрытия и работу соединения в условиях эксплуатации.

Нужно ли менять момент затяжки при использовании покрытого крепежа?

Покрытие может изменить коэффициент трения, а значит, повлиять на связь между моментом затяжки и преднатягом. Автоматически применять режим для непокрытого крепежа не следует. Учитывают характеристики покрытия и проверяют повторяемость сборки, особенно при замене типа покрытия или состава базовой защиты.

Гарантирует ли стандарт на покрытие вибростойкость соединения?

Нет. ISO 4042:2022, ISO 10683:2018 и ISO 10684:2004 описывают требования к определенным покрытиям и крепежным изделиям. Они не заменяют расчет соединения и проверку его работы под нагрузкой. Вибростойкость подтверждают с учетом конструкции, момента затяжки и характера воздействия.

Может ли фрикционное покрытие одновременно герметизировать резьбу?

Некоторые функциональные покрытия совмещают фиксацию и герметизацию резьбы или подголовочного соединения. Но это зависит от конкретного исполнения и конструкции узла. Наличие покрытия само по себе не подтверждает герметичность: нужно проверить, что оно предназначено для такой функции и нанесено в требуемой зоне контакта.

Заключение

Полимерные покрытия болтов помогают предотвращать самоотвинчивание, когда состав и зона нанесения соответствуют соединению, а момент затяжки и режим нагрузки учтены при подборе. Они могут дополнительно обеспечивать герметизацию, но не компенсируют люфт, недостаточный натяг или несовместимость с базовым покрытием. Стандарты задают требования к покрытиям, но не заменяют проверку узла на вибрацию.

Следующий шаг - зафиксировать в спецификации тип резьбы, материалы крепежной пары, требования к фиксации и герметизации, температуру и режим затяжки. Затем сверить характеристики покрытия с этими условиями и проверить собранное соединение на нагрузке, характерной для эксплуатации.
