Потери СОЖ при обработке: как уменьшить вынос стружкой и деталями

Снизить потери СОЖ при обработке помогают точная подача жидкости в зону резания, экраны от брызг, проверка герметичности и контроль состояния эмульсии. Эти меры уменьшают вынос СОЖ стружкой и деталями, а также потери из-за утечек и распыления по рабочей зоне. Простое увеличение подачи обычно не решает проблему: важнее направить поток туда, где он нужен.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые хотят снизить расход СОЖ без ухудшения охлаждения и обработки. Разберем, где теряется жидкость, как настроить форсунки и защиту станка, что контролировать в системе и как оценивать эффект от изменений.

Откуда возникают потери СОЖ при обработке

СОЖ уходит из системы не только через утечки.

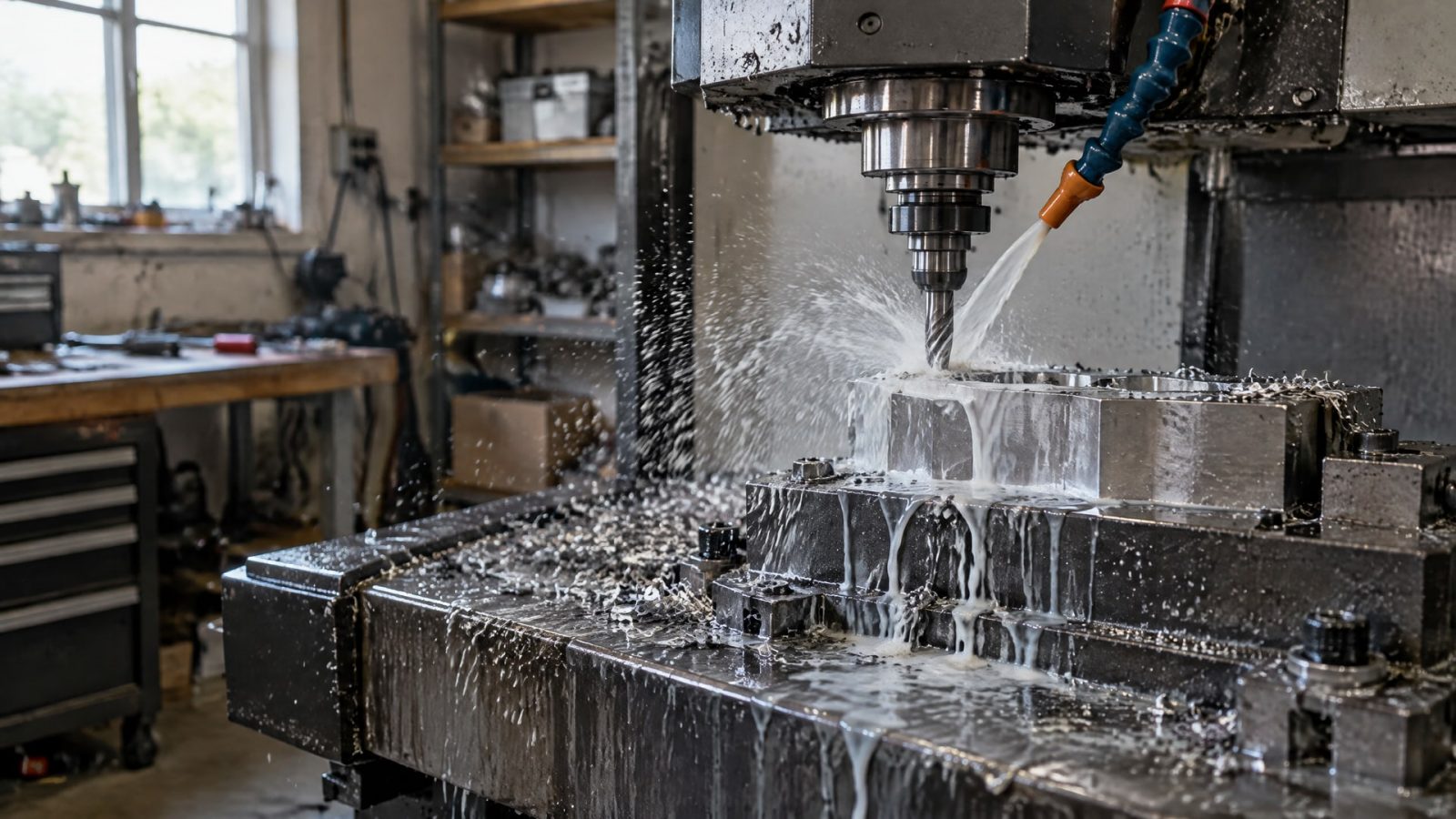

Жидкость разбрызгивается при резании, остается на стружке и деталях, а также попадает мимо зоны обработки из-за неверного направления струи. Если поток омывает всю рабочую зону, часть эмульсии не участвует в охлаждении и смазывании, но все равно покидает контур вместе с брызгами и отходами.

Вынос на стружке и деталях связан с тем, что после обработки на их поверхности остается жидкость. Полностью исключить такой унос нельзя, но его можно уменьшить, если подавать СОЖ непосредственно к контакту инструмента и заготовки и ограничить разлет капель. В качестве мер применяют узкие сопла, форсунки с регулируемым направлением, экраны и козырьки.

Не всякий повышенный расход связан с выносом

Перед перенастройкой оборудования стоит разделить потери по причинам: утечки, брызги, унос на стружке и деталях, а также подача мимо зоны резания. Иначе легко принять одну проблему за другую. Например, установка экрана не устранит подтекание в соединении, а замена шланга не исправит неправильное направление струи.

Оценить масштаб малой утечки помогает простой расчет по времени: подтеки около 2-3 мл/мин способны дать за смену потери в 1-1,5 л. Поэтому незаметные капли на соединениях нельзя считать несущественными. Их суммарный объем становится заметным, особенно если подобные места есть на нескольких участках системы.

Практический ориентир для наладки - направлять поток так, чтобы он смачивал зону контакта, а не весь станок. Защитные экраны и системы сбора брызг могут уменьшить прямые потери на 15-25%. Это не отменяет контроля утечек и состояния эмульсии, но помогает отделить потери от разбрызгивания от других причин.

Как перенастроить подачу и защитить рабочую зону

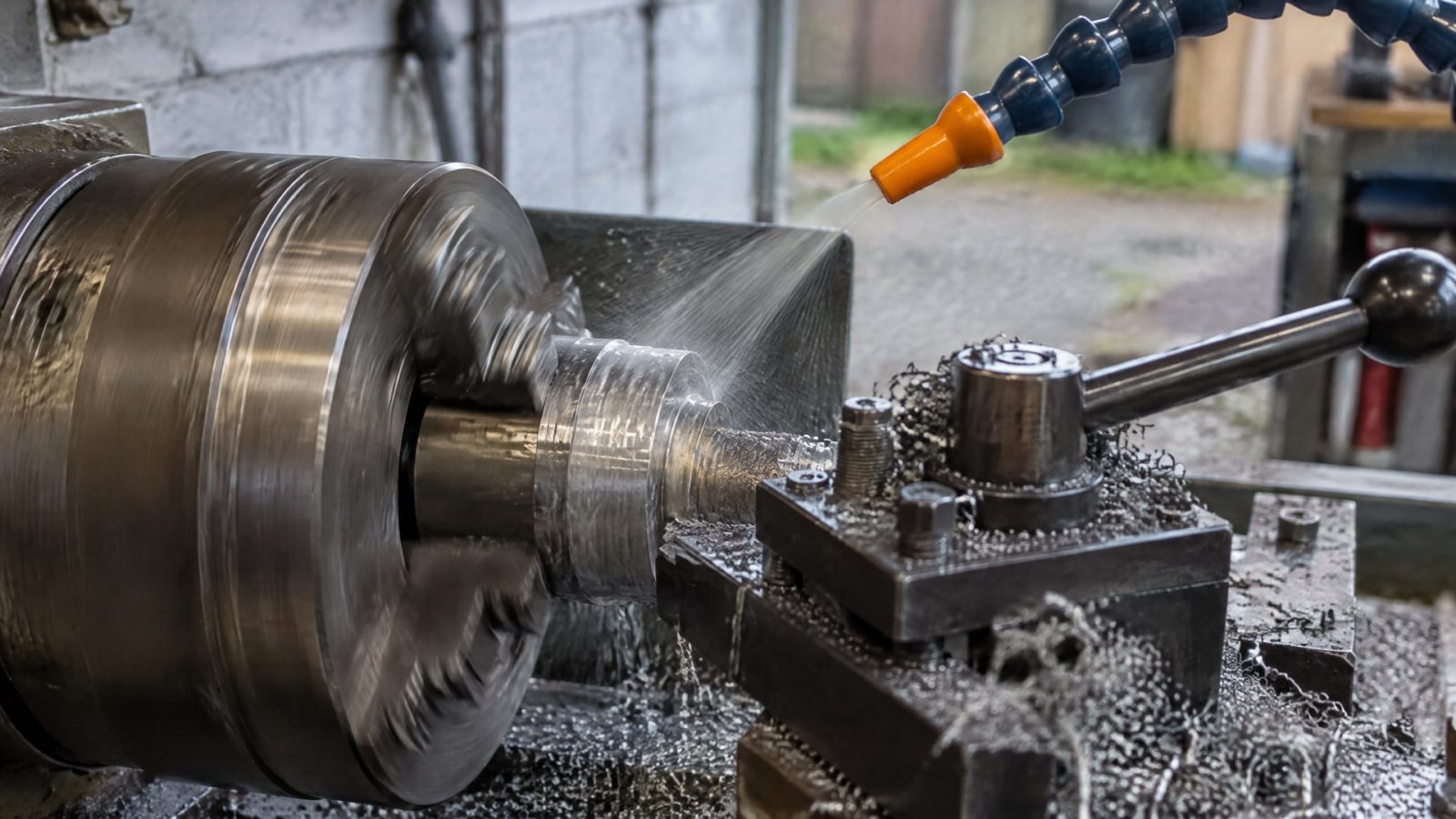

Для снижения расхода СОЖ настройку начинают с положения форсунок.

Струя должна попадать в зону резания, а не на соседние поверхности и ограждения. Регулируемые форсунки позволяют менять направление подачи, а узкие сопла помогают ограничить площадь разбрызгивания. Цель наладки - обеспечить смачивание контакта инструмента и заготовки без избыточного потока по всей рабочей зоне.

Экраны, кожухи и козырьки удерживают брызги внутри рабочей зоны и помогают возвращать жидкость в систему сбора. Их расположение подбирают с учетом места обработки и траектории разлета капель. Если ограждение перекрывает доступ к детали или мешает работе станка, его конструкцию и положение нужно согласовать с технологической задачей, а не просто закрыть все пространство сплошным экраном.

Почему «налить побольше» не помогает

Увеличение подачи не гарантирует улучшения охлаждения: избыток жидкости может усилить разбрызгивание и унос, не попадая точнее в зону резания. Направленная подача вместо распыления по всей рабочей зоне может дать экономию 20-35%. Результат зависит от настройки и конкретной операции, поэтому оценивать нужно не только расход, но и качество обработки.

Чтобы понять, сработала ли перенастройка, сравнивают расход до и после изменений и проверяют, сохраняется ли нужное смачивание зоны контакта. Если установка форсунок уменьшила брызги, но жидкость перестала поступать туда, где идет резание, настройка не решает задачу. Нельзя снижать подачу вслепую: важен баланс между охлаждением и уменьшением потерь.

Сначала направляют струю и устраняют распыление, затем подбирают положение экранов и козырьков. Такая последовательность помогает увидеть эффект каждой меры. Она также не позволяет ошибочно приписать экономию одному элементу системы, если одновременно менялись форсунки, ограждения и расход жидкости.

Как устранить утечки и измерять расход

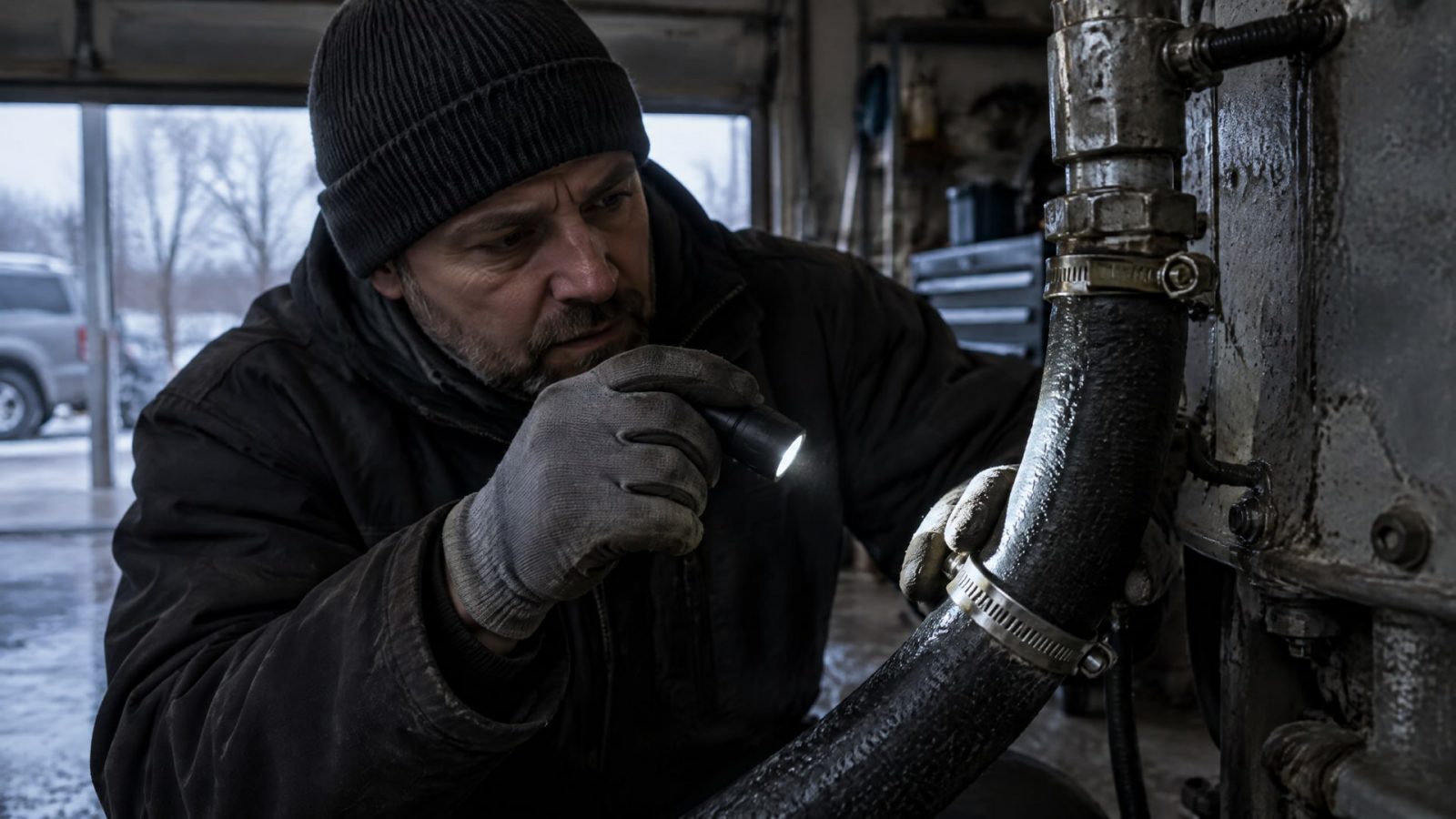

До изменения режима подачи проверьте шланги, соединения, коннекторы и магистрали.

Регулярный осмотр помогает обнаружить подтеки, которые не всегда заметны во время работы станка. Для системного контроля рекомендуется проверять герметичность еженедельно. Если жидкость уходит из-за неисправного соединения, перенастройка форсунки эту потерю не устранит.

Зафиксируйте исходный расход и места, где обнаружена утечка. После ремонта сравните расход при сопоставимых условиях работы. Такой учет помогает понять, какое изменение повлияло на результат, и не путать улучшение от устранения подтеков с эффектом от экранов или перенастройки подачи.

Что контролировать в эмульсии

Для водосмешиваемой СОЖ отслеживают концентрацию, pH и загрязнение. В одном из источников рабочая концентрация эмульсии указана как ориентир 3-5%, но это не универсальная норма: параметры сверяют с рекомендациями производителя СОЖ и требованиями конкретной операции. Контроль концентрации проводят ежедневно или еженедельно; результаты можно фиксировать в журнале расхода.

Для измерения концентрации водосмешиваемой СОЖ используют рефрактометр. Он помогает отслеживать этот параметр, но не заменяет проверку pH, загрязнения и состояния системы. Если контролировать только концентрацию, причина нестабильной работы или повышенного расхода может остаться незамеченной.

Небольшие подтеки в 2-3 мл/мин могут обернуться потерей 1-1,5 л за смену, поэтому регулярные осмотры дополняют измерениями расхода. Совместный учет утечек, концентрации, pH и загрязнения дает более полную картину. Он позволяет отличить жидкость, потерянную через негерметичность, от эмульсии, унесенной стружкой, деталями и брызгами.

Как поддерживать стабильность эмульсии и уменьшать унос

Вынос СОЖ зависит не только от направления струи, но и от состояния жидкости и оборудования.

Загрязнение и нарушение параметров усложняют контроль работы системы, поэтому вместе с настройкой подачи проверяют концентрацию, pH и наличие загрязнений. Для удаления частиц применяют магнитные и сетчатые фильтры. Фильтрация помогает поддерживать стабильную работу контура, но не заменяет контроль герметичности и правильного направления потока.

Совет инженера

• Сценарий: на стружке и деталях остается эмульсия, а стабильность ее состояния вызывает вопросы. Сначала проверяют направление подачи, утечки, концентрацию, pH и загрязнение: выбор концентрата сам по себе не исправляет ошибки наладки.

• Что сделали: после проверки оборудования подбирают режим по рекомендациям производителя и операции. В качестве концентрата водосмешиваемой СОЖ в такой работе рассматривают EFELE CF-627: для него указаны антипенные свойства и устойчивость к биопоражениям.

• Итог: цель такого подбора - поддерживать стабильность эмульсии и уменьшать предпосылки к потерям. Фактический расход оценивают по журналу и после наладки, а не по одному лишь выбору концентрата.

Если система включает несколько станков, а также сбор и очистку жидкости, можно оценить целесообразность централизованной или регенерационной схемы. В источниках внедрению регенерации и очистки приписывают снижение потерь на 40-60%. Такой результат нельзя считать гарантированным для любого производства: решение зависит от устройства контура и условий эксплуатации.

Замена жидкости без настройки системы не устраняет неправильную подачу, утечки и разбрызгивание. Поэтому подбор СОЖ рассматривают вместе с фильтрацией, контролем параметров и настройкой форсунок. Это помогает не подменять техническое решение покупкой нового концентрата, когда причина потерь связана с оборудованием или организацией контроля.

Как внедрить оптимизацию расхода СОЖ без потери качества

Чтобы снизить расход СОЖ, полезно идти от наиболее простых проверок к изменениям оборудования.

Сначала фиксируют расход и осматривают систему на утечки. Затем проверяют, куда направлена струя, оценивают разлет брызг и количество жидкости на стружке и деталях. После этого корректируют форсунки и устанавливают или перенастраивают экраны.

Следующий шаг - наладить регулярный контроль состояния эмульсии и фильтрации. Концентрацию, pH и загрязнение проверяют ежедневно или еженедельно, а результаты и расход записывают. Для водосмешиваемой СОЖ ориентир концентрации 3-5% используют только с учетом рекомендаций производителя и требований операции. Он не должен становиться единой нормой для всех процессов.

Чек-лист для наладки

• Зафиксировать текущий расход СОЖ и условия обработки.

• Проверить герметичность шлангов, соединений, коннекторов и магистралей.

• Направить форсунки на зону контакта инструмента и заготовки.

• Оценить необходимость узких сопел, экранов, кожухов и козырьков.

• Проверить концентрацию, pH и загрязнение эмульсии.

• Убедиться, что фильтрация соответствует задаче удаления частиц.

• После изменений повторно измерить расход и проверить качество обработки.

Не меняйте все параметры одновременно, если требуется понять вклад каждой меры. Последовательно устраните утечки, перенастройте подачу и оцените защиту от брызг. Затем сопоставьте расход с исходными данными. Если снижения расхода нет, проверьте, не остается ли жидкость на деталях и стружке и не направлена ли часть потока мимо зоны резания.

Экономия не должна достигаться за счет ухудшения охлаждения. Поэтому после каждой перенастройки проверяют не только расход, но и соответствие подачи условиям обработки. Направленная струя и контроль герметичности помогают снизить потери без безусловного увеличения подачи. Для защиты от прямых брызг экраны могут уменьшить потери на 15-25%, а точная подача вместо распыления по рабочей зоне - дать экономию 20-35%; эти показатели служат ориентирами, а не обещанием результата для каждого станка.

Часто задаваемые вопросы

Как уменьшить вынос СОЖ стружкой и деталями?

Сначала направьте подачу в зону резания, затем настройте форсунки и ограничьте разлет жидкости экранами или козырьками. Проверьте, нет ли утечек, и ведите учет расхода. Полностью исключить остатки СОЖ на стружке и деталях нельзя, но сочетание этих мер помогает уменьшить унос.

Можно ли снизить расход СОЖ, просто уменьшив подачу?

Уменьшать подачу без проверки зоны смачивания не следует. Важен не общий объем жидкости, а ее попадание в контакт инструмента и заготовки. После перенастройки контролируйте расход и качество обработки. Если охлаждение ухудшилось, нужно изменить направление или режим подачи, а не продолжать снижать объем.

Как часто проверять утечки СОЖ?

Герметичность шлангов, соединений и коннекторов рекомендуется проверять еженедельно. Даже небольшие подтеки около 2-3 мл/мин могут привести к потерям 1-1,5 л за смену. Обнаруженные утечки устраняют до того, как оценивают эффект от настройки форсунок и экранов.

Как контролировать концентрацию водосмешиваемой СОЖ?

Концентрацию, pH и загрязнение проверяют ежедневно или еженедельно, фиксируя результаты в журнале расхода. Для измерения концентрации используют рефрактометр. Ориентир 3-5% применим не ко всем процессам: рабочее значение сверяют с рекомендациями производителя жидкости и требованиями операции.

Заключение

Потери СОЖ при обработке уменьшают не одной мерой, а последовательной наладкой: устраняют утечки, направляют струю в зону резания, ограничивают разлет брызг и контролируют состояние эмульсии. Узкие сопла, регулируемые форсунки, экраны, фильтрация и регулярные измерения помогают сократить вынос стружкой и деталями, не ухудшая подачу жидкости к месту обработки.

Начните с проверки герметичности и фиксации текущего расхода, затем перенастройте форсунки и установите подходящую защиту от брызг. После каждого изменения сверяйте расход и качество обработки, а концентрацию, pH и загрязнение заносите в журнал. Такой порядок покажет, какие меры действительно снижают расход на конкретном участке.
