Смазка для трубопроводов пищевого производства: как обслуживать запорную арматуру составами H1

Для запорной арматуры в пищевых трубопроводах выбирают смазку с регистрацией NSF H1, если возможен случайный контакт с продуктом. Наносят ее тонким слоем только на нужные узлы: уплотнения, седла и поверхности, которым смазка требуется для хода или герметизации. Излишки удаляют, чтобы снизить риск их переноса в пищевой поток.

Материал поможет инженерам и техническим специалистам выстроить порядок обслуживания кранов и клапанов, а закупщикам - проверить документы и область применения смазки. Разберем, что означает H1, как подготовить арматуру, куда наносить состав и что проверить перед запуском линии.

Как выбрать смазку для трубопроводов пищевого производства

Надпись «для пищевого оборудования» сама по себе не подтверждает допустимость применения в зоне возможного контакта с продуктом.

Сверяйтесь с документацией и проверяйте конкретную регистрацию NSF H1. Эта категория предназначена для оборудования, где возможен случайный контакт смазки с пищей. H1 не означает, что смазку можно использовать как пищевой ингредиент или оставлять в потоке продукта.

Для случайного контакта в материалах по теме приводится предел не более 10 ppm. Это не разрешение наносить больше смазки, чем нужно: правило минимального количества сохраняется. Чем меньше излишков на поверхностях, тем ниже риск их переноса в продукт.

При подборе учитывайте не только маркировку, но и условия работы арматуры. Важны совместимость с эластомерами, седлами и уплотнениями, а также взаимодействие со средой мойки. Отдельно сверяйте область применения: смазка должна подходить для оборудования пищевого производства и конкретной задачи.

ISO 21469 устанавливает гигиенические требования к составу, производству и применению смазок, которые могут контактировать с пищей. Наличие регистрации NSF H1 и подтверждение соответствия ISO 21469 - разные сведения, которые следует проверять по документации конкретного состава. Указание на один стандарт не заменяет проверку другого.

Куда наносить смазку на пищевые краны и клапаны

Смазка арматуры пищевой линии нужна там, где она обеспечивает ход деталей, работу уплотнений или герметизацию посадочных поверхностей.

В первую очередь определяют узлы, предусмотренные для смазывания конструкцией крана или клапана. Без необходимости не распределяют состав по всем внутренним поверхностям: дополнительная смазка не улучшает работу автоматически и может повысить риск переноса остатков.

Для уплотнений и прокладок NSF допускает применение зарегистрированных составов H1, в том числе в качестве разделительного агента. Это не отменяет требования наносить минимальное количество и учитывать вероятность попадания смазки в продукт. При обслуживании ориентируйтесь на материал уплотнений и руководство по арматуре.

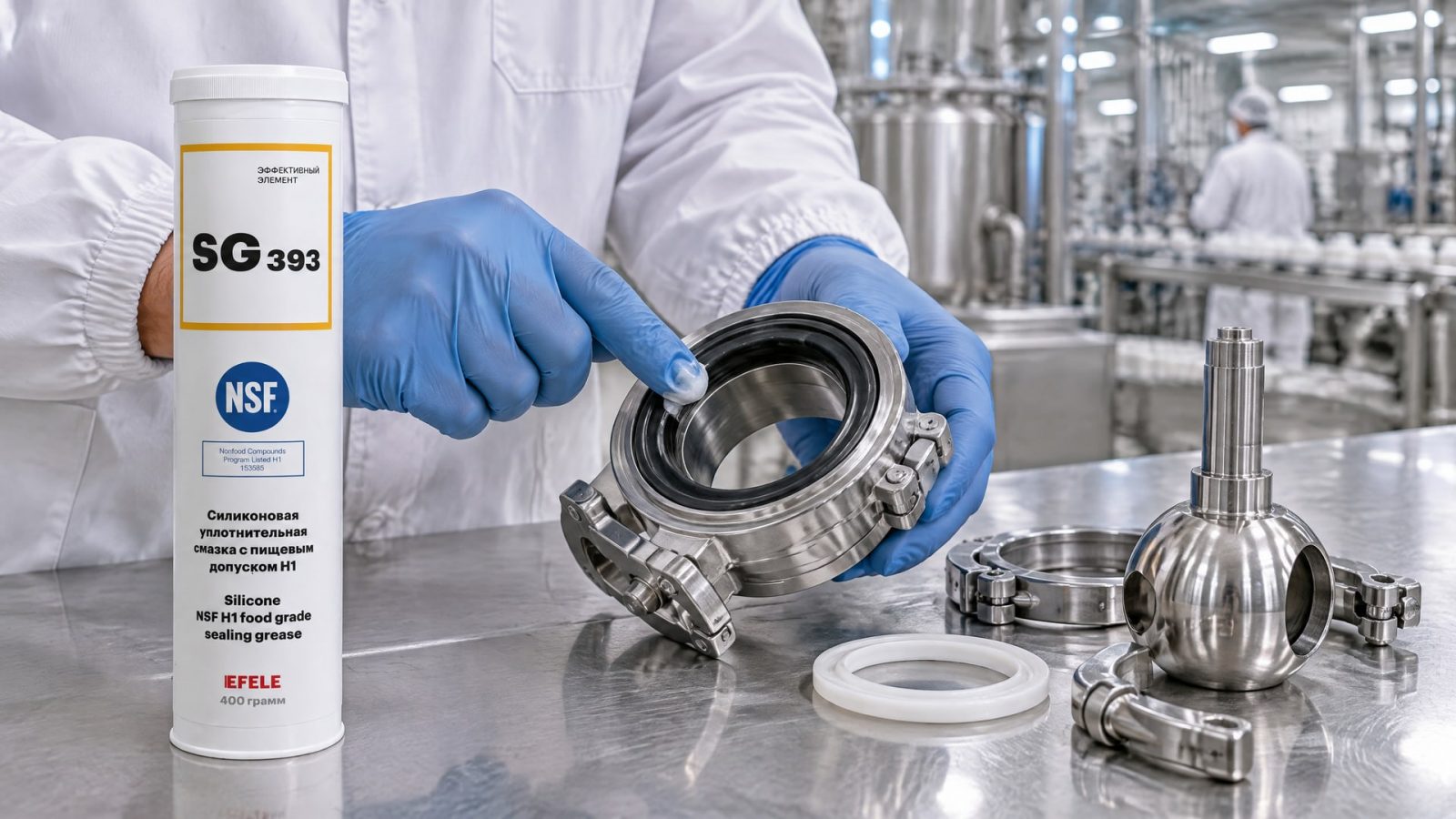

Если условия работы сопровождаются вымыванием смазки, фреттингом или затрудненным ходом при холодном пуске, оцените не только состав, но и состояние сопряженных поверхностей. В таких узлах важны совместимость смазки с уплотнениями и ее пригодность для требуемой функции. Для смазывания и герметизации уплотнений запорной арматуры в пищевых трубопроводах применяют EFELE SG-393: силиконовая смазка имеет допуск NSF H1 и совместима с материалами уплотнений.

Подготовка арматуры перед нанесением

Перед обслуживанием удалите остатки старой смазки и загрязнения с обрабатываемых поверхностей.

Если нанести новый состав поверх отложений, оценить фактическое состояние узла и количество смазки будет сложнее. Очищать следует именно те поверхности, которые предстоит смазывать, не допуская попадания загрязнений в трубопровод.

Совет инженера

• Сценарий: арматуру готовят к нанесению новой смазки, а на поверхностях остались старые отложения.

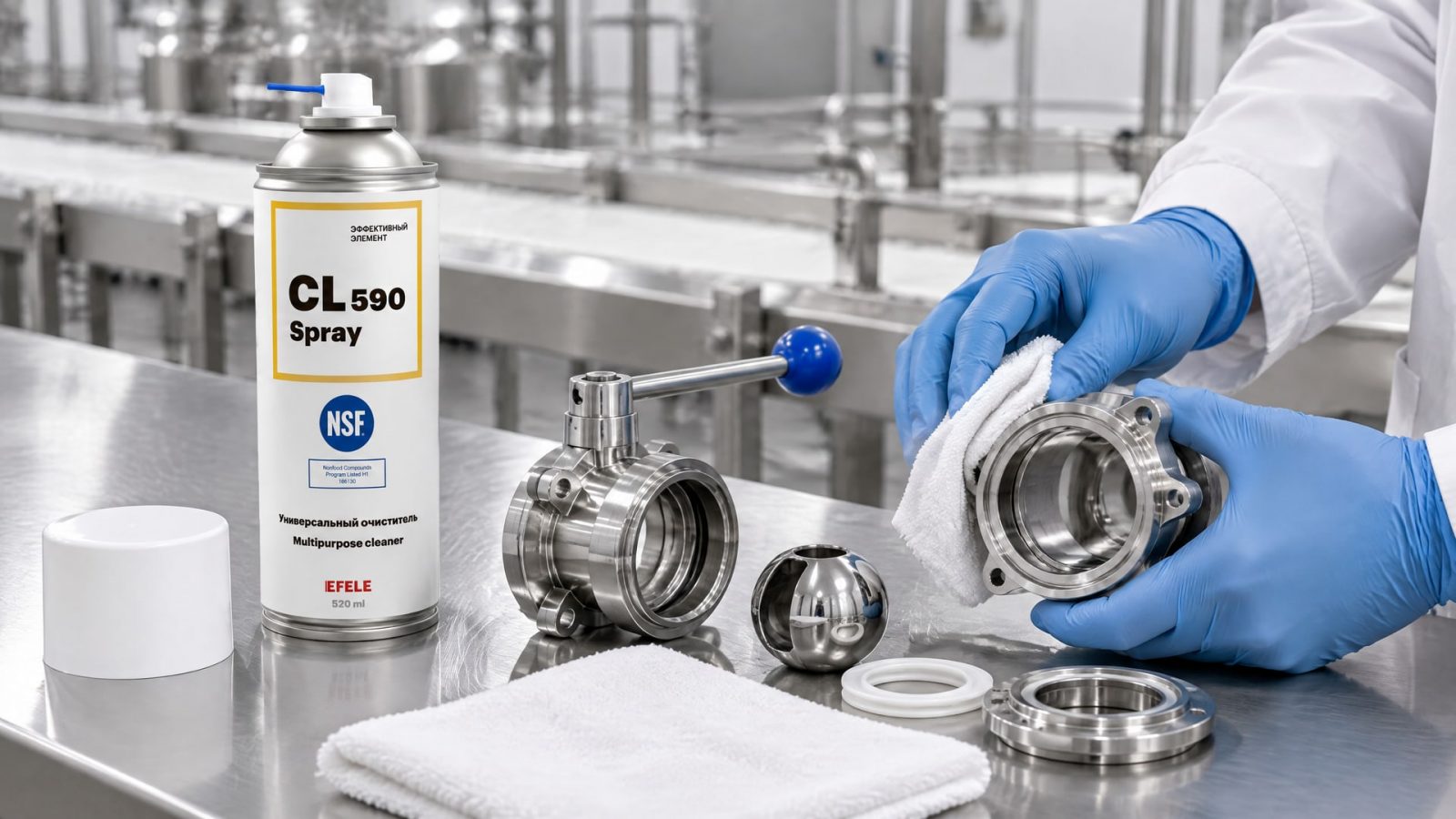

• Что сделали: очистили поверхности универсальным очистителем EFELE CL-590 Spray с пищевым допуском NSF H1.

• Итог: подготовили узел к нанесению смазки и последующей проверке на отсутствие загрязнений и излишков.

После очистки убедитесь, что поверхности готовы к обслуживанию, и нанесите состав только на предусмотренные узлы. Соблюдайте указания документации на арматуру и смазку. Если состав использовали как временную антикоррозионную пленку, NSF требует удалить ее протиркой или мойкой до запуска оборудования в контакт с продуктом.

Как наносить смазку и проверять герметизацию арматуры пищевой линии

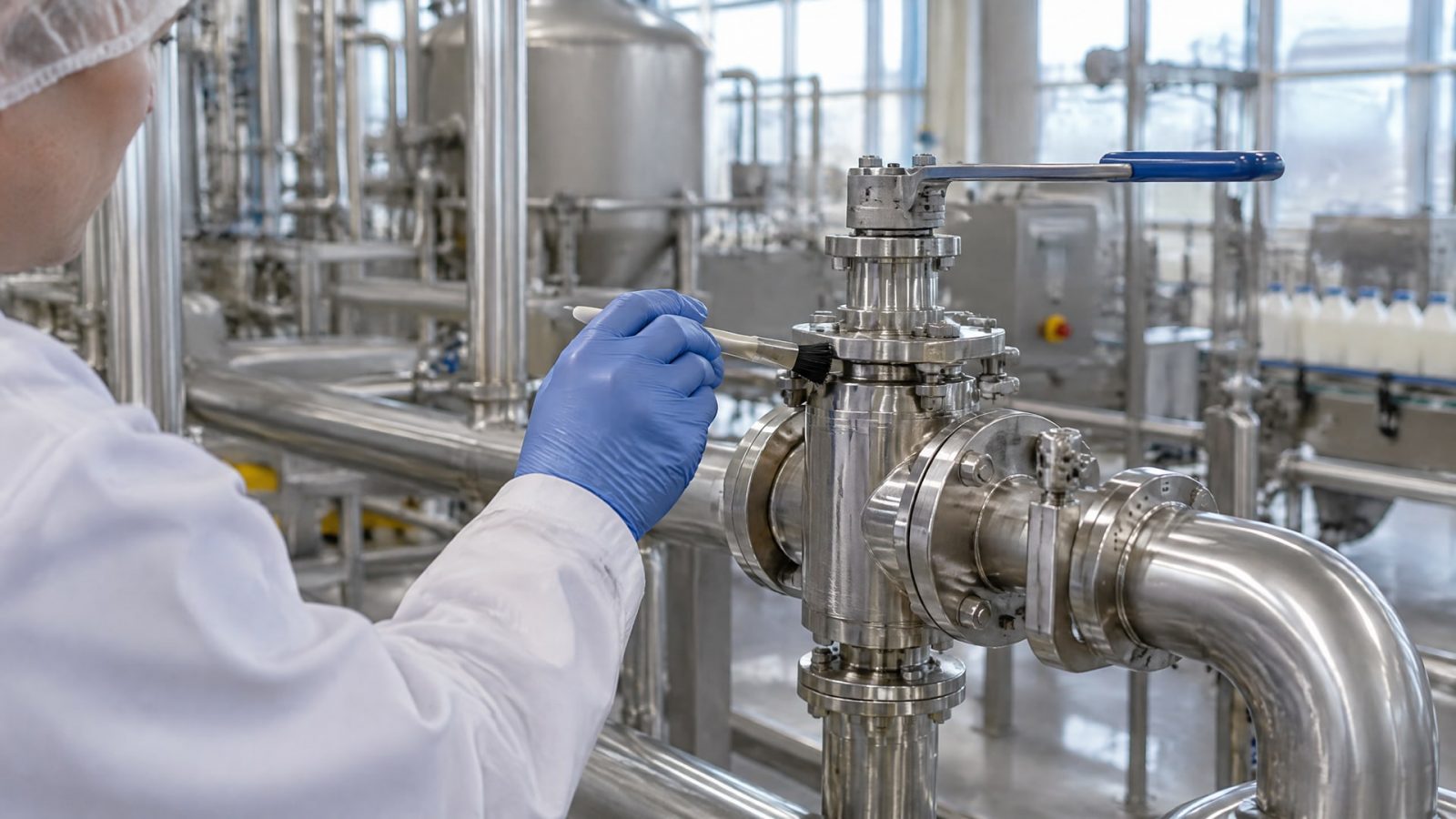

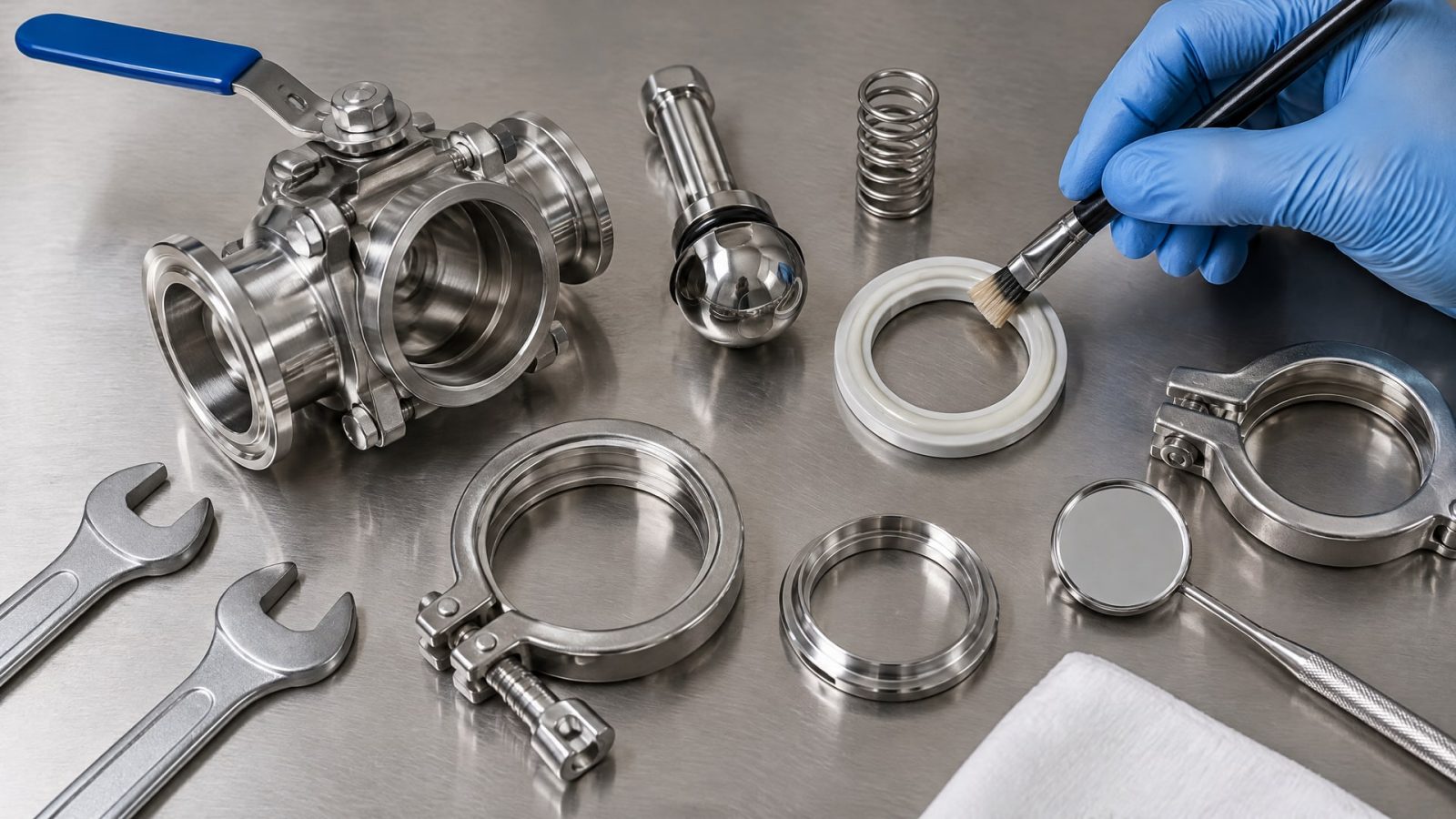

Наносите смазку тонким слоем на выбранные контактные поверхности и уплотнения.

Количество должно быть минимальным, но достаточным для требуемой функции. После сборки осмотрите узел и уберите избыток, который может переместиться в поток продукта при работе крана или клапана.

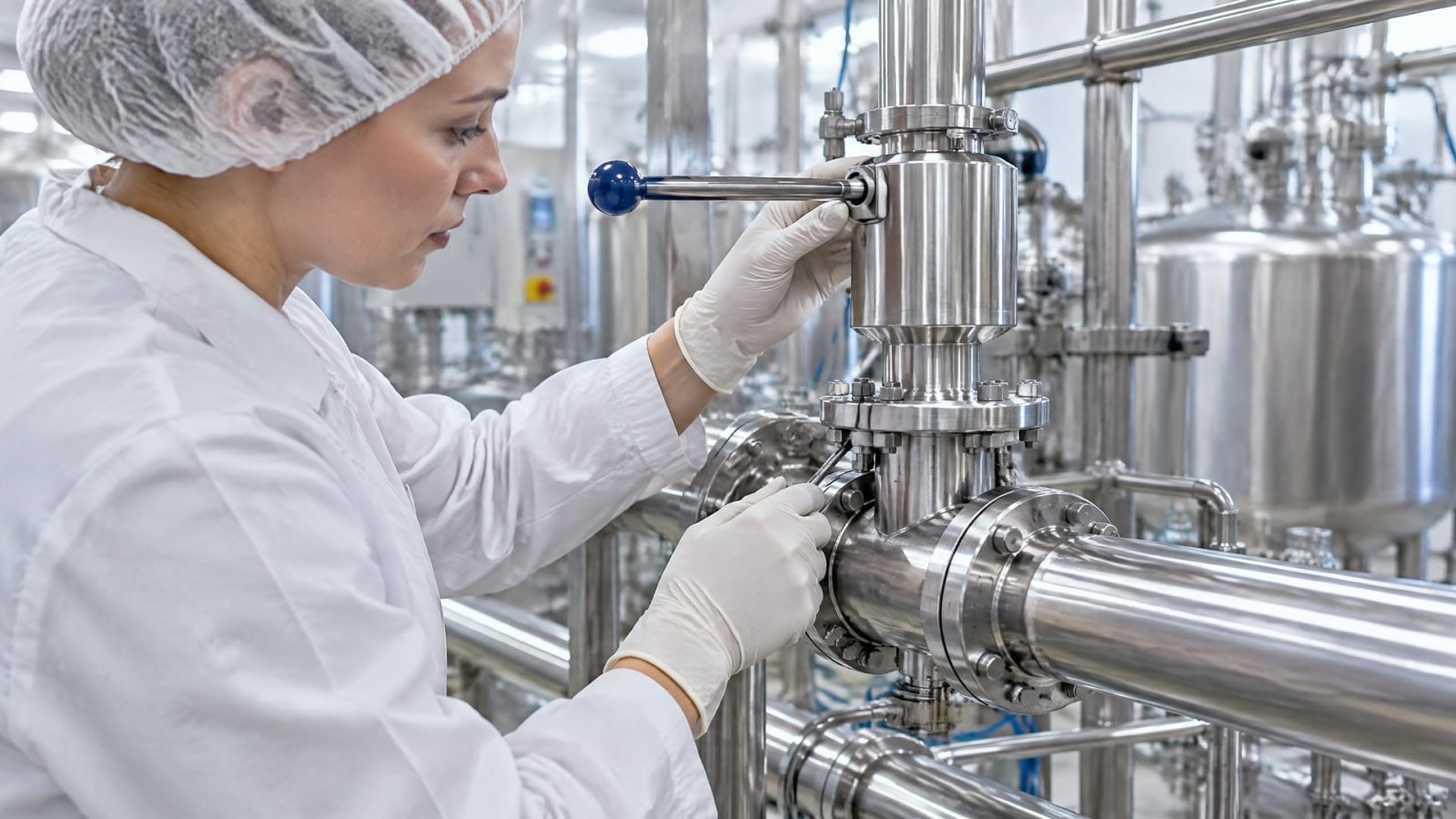

Проверьте, что состав не попал на поверхности, где он не нужен, и что на арматуре не осталось загрязнений после обслуживания. При необходимости сверьтесь с документацией на смазку и требованиями к конкретному узлу. Если состав применялся как временная защита от коррозии, перед контактом оборудования с продуктом удалите пленку протиркой или мойкой.

H1 не заменяет конструктивные меры, снижающие вероятность попадания смазки в продукт. Поэтому герметизацию оценивают вместе с состоянием уплотнений и корректностью сборки. После обслуживания проверьте работу арматуры и убедитесь, что излишки смазки не мигрируют на поверхности, контактирующие с пищевой средой.

Чем H1 отличается от других категорий NSF

NSF H1 предназначена для смазок, применяемых в зонах возможного случайного контакта с пищей.

Это не допуск на постоянный контакт и не подтверждение пригодности состава в качестве ингредиента. Поэтому даже зарегистрированную H1-смазку используют в минимальном количестве и только там, где она нужна для работы узла.

Категория H2 относится к зонам, где контакт смазки с пищей запрещен. Это не более строгая разновидность H1, а другое условие применения. Категория 3H связана с прямым контактом и применяется для разделительных агентов; ее нельзя смешивать с обозначением H3.

При выборе не ориентируйтесь только на общее обозначение «food grade». Проверяйте конкретную категорию, регистрацию NSF и применимость состава к арматуре и материалам уплотнений. Если возможен случайный контакт с пищей, H1 рассматривают как условие применения смазки, но не как разрешение пренебрегать дозировкой и чистотой узла.

Часто задаваемые вопросы

Можно ли смазывать пищевые краны составом H1?

Да, если смазка зарегистрирована NSF H1 и применяется в зоне возможного случайного контакта с пищей. Наносите ее только на нужные узлы и в минимальном количестве. До запуска проверьте арматуру и удалите избытки, которые могут перейти в продукт.

Нужно ли смывать смазку H1 перед запуском трубопровода?

Не всегда: порядок зависит от задачи и того, где нанесен состав. Но избыток, способный попасть в продукт, нужно удалить. Если смазка использовалась как временная антикоррозионная пленка, перед контактом оборудования с пищей NSF требует удалить ее протиркой или мойкой.

Подходит ли H1 для постоянного контакта смазки с пищей?

Нет. H1 допускает только случайный контакт и не означает, что смазку можно намеренно вводить в пищевой поток. В материалах по теме для случайного контакта приводится предел не более 10 ppm. При обслуживании также важно минимизировать количество состава и убрать излишки.

Чем проверить смазку для клапанов пищевой линии?

Сверьте конкретную регистрацию NSF H1 и проверьте, соответствует ли состав требованиям FDA 21 CFR 178.3570. Дополнительно оцените применимость смазки к материалам уплотнений и условиям мойки. ISO 21469 относится к гигиеническим требованиям к составу, производству и применению смазок.

Заключение

Смазка для трубопроводов пищевого производства должна иметь подходящую регистрацию NSF H1, быть совместимой с материалами узла и наноситься только в необходимом количестве. H1 допускает случайный контакт с пищей, но не постоянный; излишки и временную антикоррозионную пленку удаляют до контакта оборудования с продуктом.

Следующий шаг - сверить документацию на смазку и арматуру, определить точки нанесения и включить в порядок обслуживания проверку уплотнений и удаление излишков перед запуском линии.
