Как подобрать фильтровальное полотно для очистки волочильной эмульсии

Фильтровальное полотно для очистки волочильной эмульсии подбирают не по одному размеру пор. Нужно учитывать тип эмульсии, состав и количество загрязнений, требуемую тонкость очистки и расход через фильтр. Слишком тонкий материал при высокой нагрузке может быстро забиться, снизить пропускную способность системы и привести к простоям.

Статья поможет инженерам, техническим специалистам и снабженцам оценить, подойдет ли конкретное полотно для линии, когда рассматривать двухступенчатую фильтрацию и как учитывать состояние эмульсии. Отдельно разберем сетку фильтра 70 микрон, влияние фильтрации на свежую эмульсию и связь очистки с охлаждением.

Как подобрать фильтровальное полотно для волочения

Начинать выбор нужно с задачи фильтрации, а не с каталожного обозначения полотна.

Зафиксируйте тип эмульсии, характер загрязнений, требуемую степень очистки и расход, который должен проходить через фильтр. Эти параметры связаны: при высокой производительности слишком тонкий материал может быстро забиться и ограничить поток.

Для большинства операций волочения меди в качестве решения рассматривают компактный inline-фильтр. Для фильтрующего материала в технических рекомендациях приводится диапазон поверхностной плотности 30-50 г/м². Это характеристика материала, а не размер задерживаемых частиц: ее нельзя напрямую подменять номинальной тонкостью фильтрации в микронах.

Если загрязнения различаются по размеру, имеет смысл оценить двухступенчатую схему. В технических материалах приводится вариант с грубой фильтрацией около 100 мкм и последующей тонкой фильтрацией в диапазоне 20-50 мкм. Такая конфигурация позволяет сначала задерживать крупные частицы, а затем очищать эмульсию от более мелких загрязнений. Конкретные параметры зависят от линии и требуемой производительности.

Какие данные собрать перед выбором

• Тип волочильной эмульсии и материал проволоки.

• Характер загрязнений: металлические частицы, стружка или шлам.

• Требуемая тонкость очистки и расход через фильтр.

• Устройство фильтра и возможность контролировать перепад давления.

• Состояние эмульсии и срок после ее приготовления или замены.

Фильтровальное полотно для волочения должно не только задерживать загрязнения, но и сохранять достаточную пропускную способность. Поэтому при сравнении вариантов сверяются со спецификацией фильтра и характеристиками линии, а не только с обозначением материала. Если после установки полотно быстро забивается, стоит проверить соответствие его тонкости загрязненности эмульсии и расходу. Снижение потока не всегда означает, что проблему решит более частая замена материала: возможно, сама схема очистки требует пересмотра.

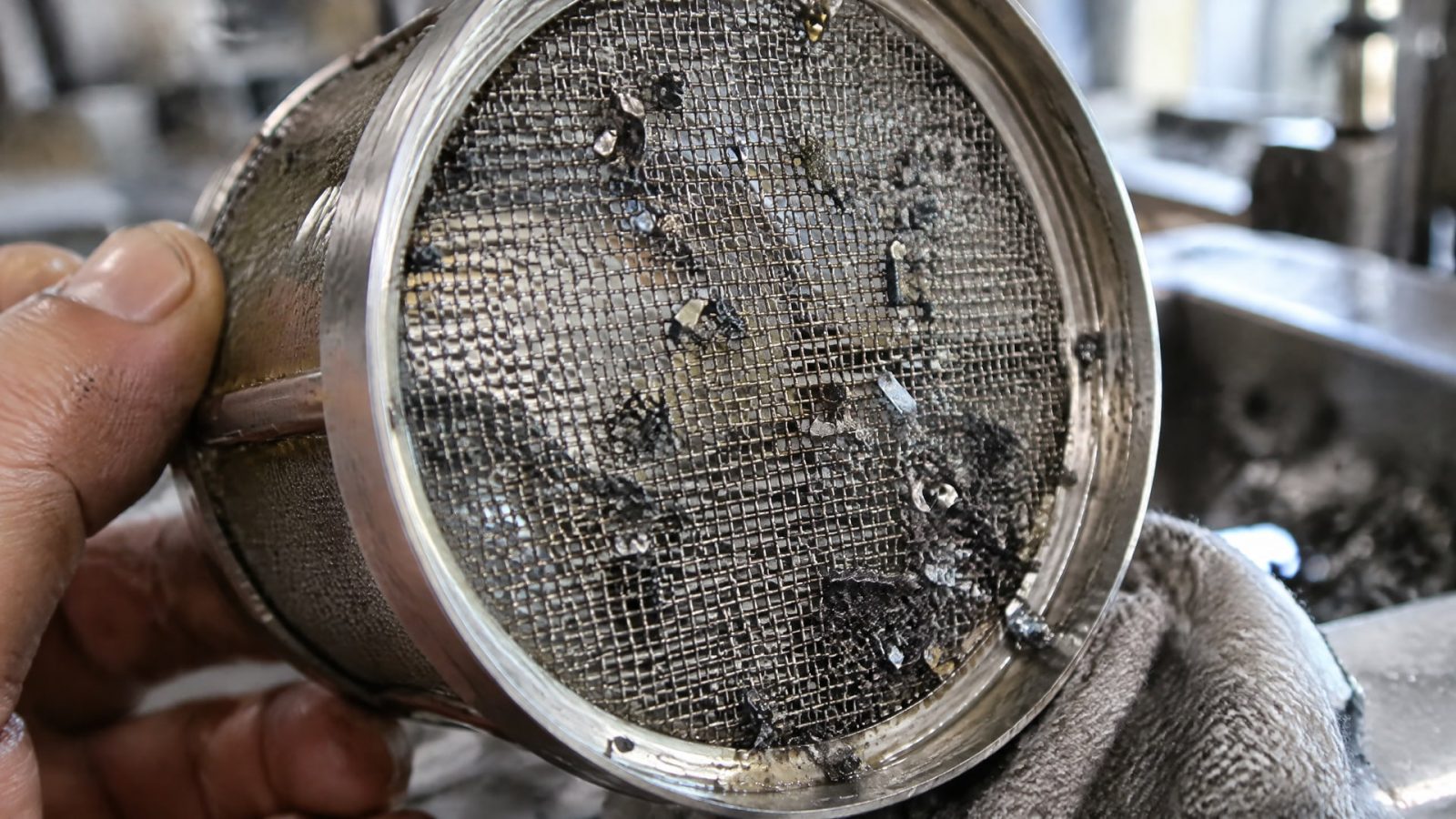

Подойдет ли сетка фильтра 70 микрон

Сетка фильтра 70 микрон может подойти для отдельных условий, но считать ее универсальным вариантом нельзя.

Выбор зависит от размера и количества частиц, нагрузки загрязнений, расхода и устройства фильтра. В материалах по очистке волочильных эмульсий для тонкой ступени приводится диапазон 20-50 мкм, а для грубой - около 100 мкм. Поэтому значение 70 мкм не заменяет подбор под конкретную задачу.

Ориентироваться только на размер отверстий рискованно. Если в эмульсии много загрязнений, материал с высокой тонкостью фильтрации может быстро забиться. Если же полотно задерживает недостаточно мелкие частицы, загрязнения продолжают циркулировать в системе. В технических материалах отмечено, что металлические мелкие частицы при содержании выше 500 ppm начинают работать как абразив и повышают износ волок и риск царапин на проволоке.

Как оценить тонкость фильтрации

Сначала определите, какие частицы нужно удалять и на каком этапе. Для заметной стружки и крупных загрязнений может быть достаточно грубой ступени, тогда как для мелких металлических частиц рассматривают более тонкую очистку. При этом фильтр должен обеспечивать требуемый расход, а не только задерживать частицы заданного размера.

Если линия работает с высокой нагрузкой загрязнений, двухступенчатая схема с грубой фильтрацией около 100 мкм и тонкой 20-50 мкм может быть более подходящей отправной точкой, чем попытка решить все одной сеткой 70 микрон. Но приведенные диапазоны не задают универсальную настройку для каждой установки. Их нужно сопоставлять с характеристиками фильтра и состоянием эмульсии.

Визуальная чистота жидкости также не доказывает, что в ней нет опасных мелких частиц. Металлические загрязнения могут оставаться незаметными, но влиять на износ волок и качество поверхности проволоки. Поэтому оценивайте не только внешний вид эмульсии, но и загрязненность в работе, изменение перепада давления и результаты очистки. Если сетка быстро забивается, проверьте размер частиц, нагрузку и расход до перехода на более грубый материал.

Как расход и перепад давления влияют на фильтрацию волочильной эмульсии

Фильтрация волочильной эмульсии должна соответствовать производительности линии.

Даже правильно выбранное по тонкости полотно может оказаться неподходящим, если через него требуется пропускать большой расход при высокой нагрузке загрязнений. В таком режиме фильтр быстрее забивается, поток снижается, а обслуживание может потребоваться раньше ожидаемого.

Оценивать работу системы помогает перепад давления на фильтрующем элементе. В одном из технических материалов в качестве практического ориентира для очистки или замены приводится превышение базового уровня более чем на 0,5 бар. Это не универсальное значение для любого фильтра: следует учитывать исходное давление и рекомендации для установленного оборудования. Важно не ждать, пока падение расхода повлияет на работу линии.

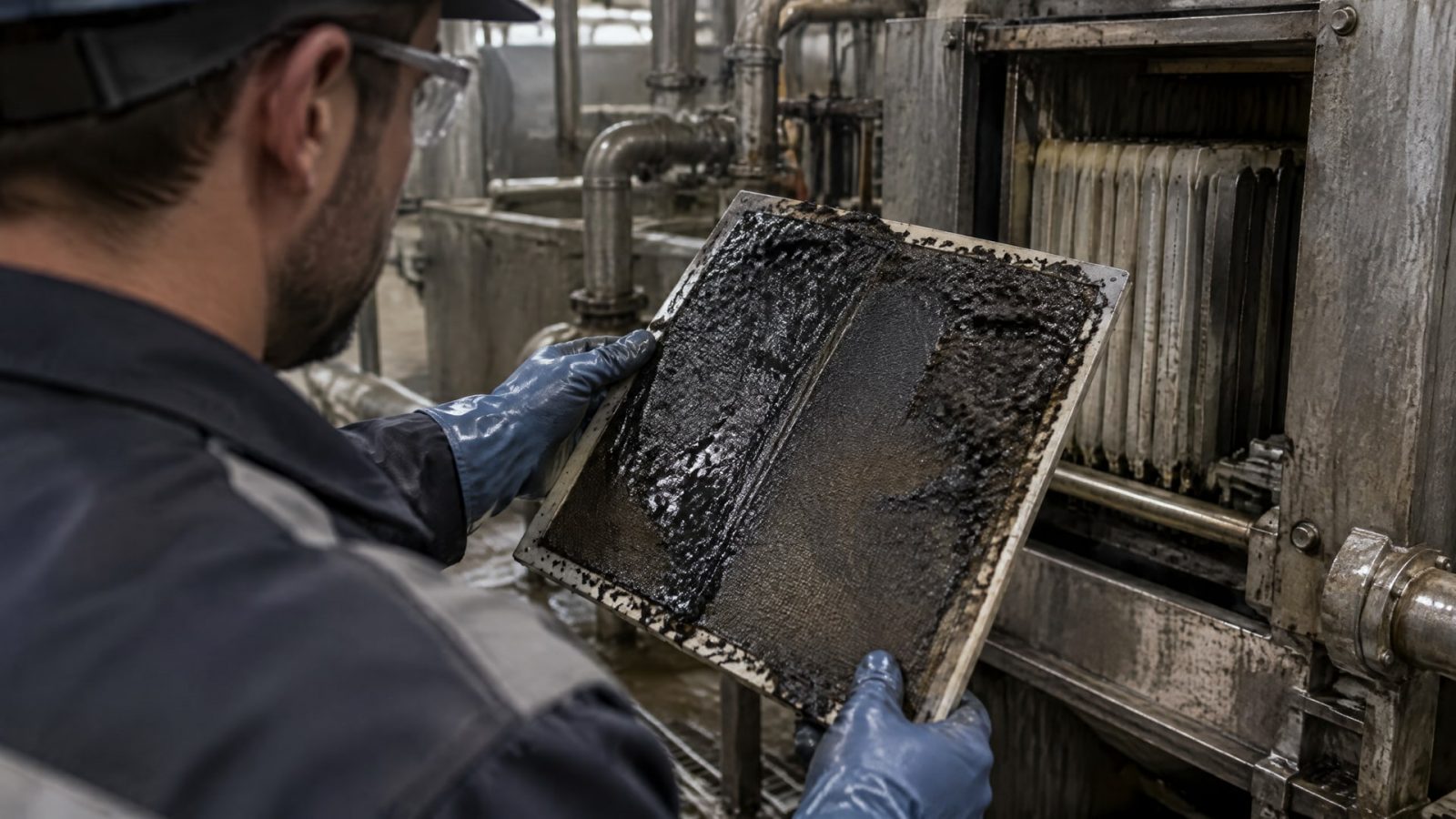

Что проверить при быстром забивании

• Соответствует ли тонкость полотна количеству и размеру загрязнений.

• Не превышает ли фактическая нагрузка загрязнений ожидаемую.

• Достаточна ли пропускная способность фильтра для расхода линии.

• Не изменилась ли схема подачи эмульсии или условия ее эксплуатации.

• Как растет перепад давления относительно базового уровня.

Если фильтр часто забивается, переход на более тонкое полотно обычно не решает проблему и может ускорить ограничение потока. Сначала определите характер загрязнений и проверьте, не нужна ли предварительная грубая ступень. Для схемы с двумя ступенями в технических материалах приводятся ориентиры около 100 мкм для грубой очистки и 20-50 мкм для тонкой.

План контроля удобно строить вокруг наблюдаемых параметров: расхода, перепада давления и состояния эмульсии. Отмечайте, когда давление начинает заметно расти и как это соотносится с загрязнением материала. Такой подход помогает отличить слишком тонкое полотно от повышенной нагрузки на систему. При выборе нового фильтрующего материала оценивайте не только чистоту эмульсии после фильтра, но и стабильность потока в течение рабочего цикла.

Как фильтрация влияет на состав свежей эмульсии

Очистка нужна для удаления загрязнений, но фильтрующий материал может взаимодействовать и с самой эмульсией.

Для медного волочения отмечено, что бумажные фильтры способны вымывать из свежеприготовленной эмульсии мыла жесткой воды и антивспенивающие добавки. Поэтому фильтрацию нельзя оценивать исключительно по способности задерживать частицы: важно учитывать влияние полотна на рабочую химию.

В ряде рекомендаций после приготовления эмульсии предлагают обходить фильтрацию первые дни, чтобы система стабилизировалась. Также встречается рекомендация не включать ее в первый день работы после запуска. Это не означает, что фильтрацию нужно отключать при каждом обслуживании: порядок запуска следует соотнести с состоянием системы, применяемой эмульсией и рекомендациями для процесса.

Что учесть при замене или переходе на другую эмульсию

Перед заменой проверьте состояние оборудования и остатки прежней рабочей жидкости. Загрязненная система может переносить частицы и остатки эмульсии в новую заправку, поэтому подготовка оборудования входит в общий план обслуживания. Если система очистки требует промывки перед заменой или переходом на новый тип смазки, для этой задачи применяют специализированное средство для систем СОЖ. В такой операции используют EFELE CL-555 - очиститель для систем СОЖ.

После подготовки системы учитывайте температурный режим и концентрацию, предусмотренные для конкретного процесса. Для медного волочения часто указывают температуру эмульсии 35-40 °C, а в ряде материалов - 35-45 °C. Рабочие концентрации также зависят от продукта и операции: для промежуточного волочения встречается диапазон 4-8%, для тонкого - 2-5% или 4-8%. Эти значения не являются общими настройками для любой волочильной эмульсии.

Фильтрация, охлаждение, качество воды и состояние эмульсии влияют друг на друга. Если после замены изменились пенообразование, загрязненность или стабильность процесса, проверяйте весь узел, а не только фильтрующее полотно. Для новой эмульсии особенно важно соблюдать режим запуска и контролировать ее состояние в первые дни.

Как связать очистку с оборудованием для охлаждения эмульсии волочильного стана

Фильтр работает не отдельно от линии, а в составе системы подачи и охлаждения эмульсии.

Для оценки результата важно учитывать, как загрязнения, температура, качество воды и фильтрующее устройство влияют друг на друга. Поэтому при подборе полотна инженеру полезно рассматривать всю систему: от сбора загрязненной жидкости до ее возврата в процесс.

Температуру эмульсии для медного волочения часто поддерживают в диапазоне 35-40 °C; в некоторых материалах указан диапазон 35-45 °C. Это ориентиры для описанных процессов, а не универсальные значения для всех линий. Если параметры температуры нестабильны, а в эмульсии накапливаются загрязнения, оценивать только фильтр недостаточно: нужно проверить связку фильтрации, охлаждения и подачи.

Последовательность проверки системы

• Уточните требуемый расход эмульсии и условия работы линии.

• Проверьте характер загрязнений и соответствие им тонкости фильтрации.

• Сопоставьте фактическую температуру с рабочим режимом конкретного процесса.

• Проследите за перепадом давления и скоростью загрязнения полотна.

• Оцените состояние эмульсии, качество воды и влияние фильтра на ее состав.

Если загрязнений становится больше, можно рассмотреть усиление очистки или двухступенчатую схему. Для нее в материалах приводятся значения около 100 мкм для грубой ступени и 20-50 мкм для тонкой. При этом повышение тонкости не должно приводить к чрезмерному снижению расхода или частым остановкам на замену фильтра.

Оборудование для охлаждения эмульсии волочильного стана и фильтр следует оценивать как взаимосвязанные части процесса. Накопление мелких металлических частиц может повысить абразивное воздействие, а ограничения потока через фильтр способны нарушить стабильность подачи. Регулярно сопоставляйте температуру, расход, загрязненность и перепад давления. Так проще определить, связано ли ухудшение процесса с полотном, ростом нагрузки загрязнений или работой системы в целом.

Часто задаваемые вопросы

Как выбрать фильтровальное полотно для волочильной эмульсии?

Определите тип и количество загрязнений, требуемую тонкость очистки и расход через фильтр. Для волочения меди в материалах приводится поверхностная плотность полотна 30-50 г/м², но это не размер пор. Также учитывайте влияние фильтра на состав эмульсии и скорость роста перепада давления.

Подойдет ли сетка фильтра 70 микрон для любой линии?

Нет, универсального значения нет. Для грубой фильтрации в материалах упоминается около 100 мкм, для тонкой - 20-50 мкм. Сетка 70 микрон может оказаться подходящей для конкретных условий, но выбор зависит от загрязнений, расхода и производительности оборудования.

Когда менять или очищать фильтрующий элемент?

Ориентируйтесь на состояние элемента, расход и изменение перепада давления. В одном техническом материале порогом для очистки или замены названо превышение базового уровня более чем на 0,5 бар. Применимость этого ориентира сверяйте с характеристиками установленного оборудования.

Как связаны охлаждение и фильтрация эмульсии?

Их рассматривают как части единой системы: на состояние эмульсии влияют температура, качество воды, загрязнения, подача и фильтрующее устройство. Для медного волочения часто приводится температура 35-40 °C, а в некоторых материалах - 35-45 °C. Рабочий режим зависит от конкретного процесса.

Заключение

Фильтровальное полотно для волочильной эмульсии подбирают по загрязнениям, требуемой тонкости очистки и производительности линии. Значение 70 микрон не служит универсальным ответом: при одних условиях оно может быть уместным, при других потребуется грубая и тонкая ступени. Отдельно проверьте, как фильтрация влияет на свежую эмульсию и насколько быстро растет перепад давления.

Перед выбором зафиксируйте расход, характер загрязнений, требуемую чистоту и базовый перепад давления. Затем сверяйте эти параметры с характеристиками фильтра и режимом линии, а после установки контролируйте стабильность потока и состояние эмульсии.
