Скольжение резиновой прокладки по алюминию: восстановление функционального слоя

Поврежденный анодный слой нельзя вернуть в исходное состояние нанесением антифрикционного твердосмазочного покрытия. Такое покрытие формирует новый функциональный слой поверх подготовленной поверхности: он помогает снизить трение и износ, но не заменяет анодный оксид. Для узла со скольжением резиновой прокладки важно подбирать покрытие с учетом пары трения, состояния алюминия и деформации уплотнения.

Статья полезна инженерам, техническим специалистам и закупщикам, которые выбирают покрытие для алюминиевых деталей, в том числе из сплава Д16. Разберем, как оценить повреждение, подготовить поверхность, учесть пористость анодного слоя и подобрать решение для контакта металла с эластомером.

Что означает восстановление анодного слоя

Когда говорят о восстановлении анодного слоя, важно различать возврат исходного оксида и нанесение нового покрытия.

Твердосмазочный состав не воссоздает анодный слой в первоначальном виде. Он образует функциональную пленку поверх подготовленного основания, изменяя условия трения и износа. Поэтому корректнее говорить о восстановлении работоспособности поверхности, а не о восстановлении самого анодного оксида.

Анодированная поверхность может служить основой для смазочной или антифрикционной системы. Ее пористая структура рассматривается как резервуар для смазки, а последующая пропитка функциональными материалами влияет на пористость, адгезию и химическую стабильность слоя. Однако возможность использовать поры не означает, что любой порошок твердой смазки можно просто втереть в поверхность: размер частиц может превышать размер пор.

Для улучшения трибологических свойств анодированного алюминия исследуют композитные и твердосмазочные системы. В частности, описаны твердые смазывающие пленки на основе слоистых двойных гидроксидов, наносимые на анодированную поверхность. Такие подходы рассматривают как модификацию функционального слоя, а не как способ вернуть удаленный или поврежденный оксид.

На практике сначала определяют, какая задача стоит перед узлом:

• уменьшить трение при скольжении металлической детали по эластомеру;

• снизить износ поверхности при сухом возвратно-поступательном движении;

• обеспечить совместимость покрытия с пористой анодированной основой;

• отдельно проверить, достаточно ли выбранной системы для защиты от коррозии.

Если требуется восстановить исходную толщину или геометрию анодного слоя, твердосмазочное покрытие не решает эту задачу. Если же нужно вернуть поверхности требуемые антифрикционные свойства, функциональный слой может стать частью решения после оценки состояния основания и требований узла.

Подготовка алюминия и нанесение антифрикционного покрытия

Ресурс покрытия зависит не только от его состава.

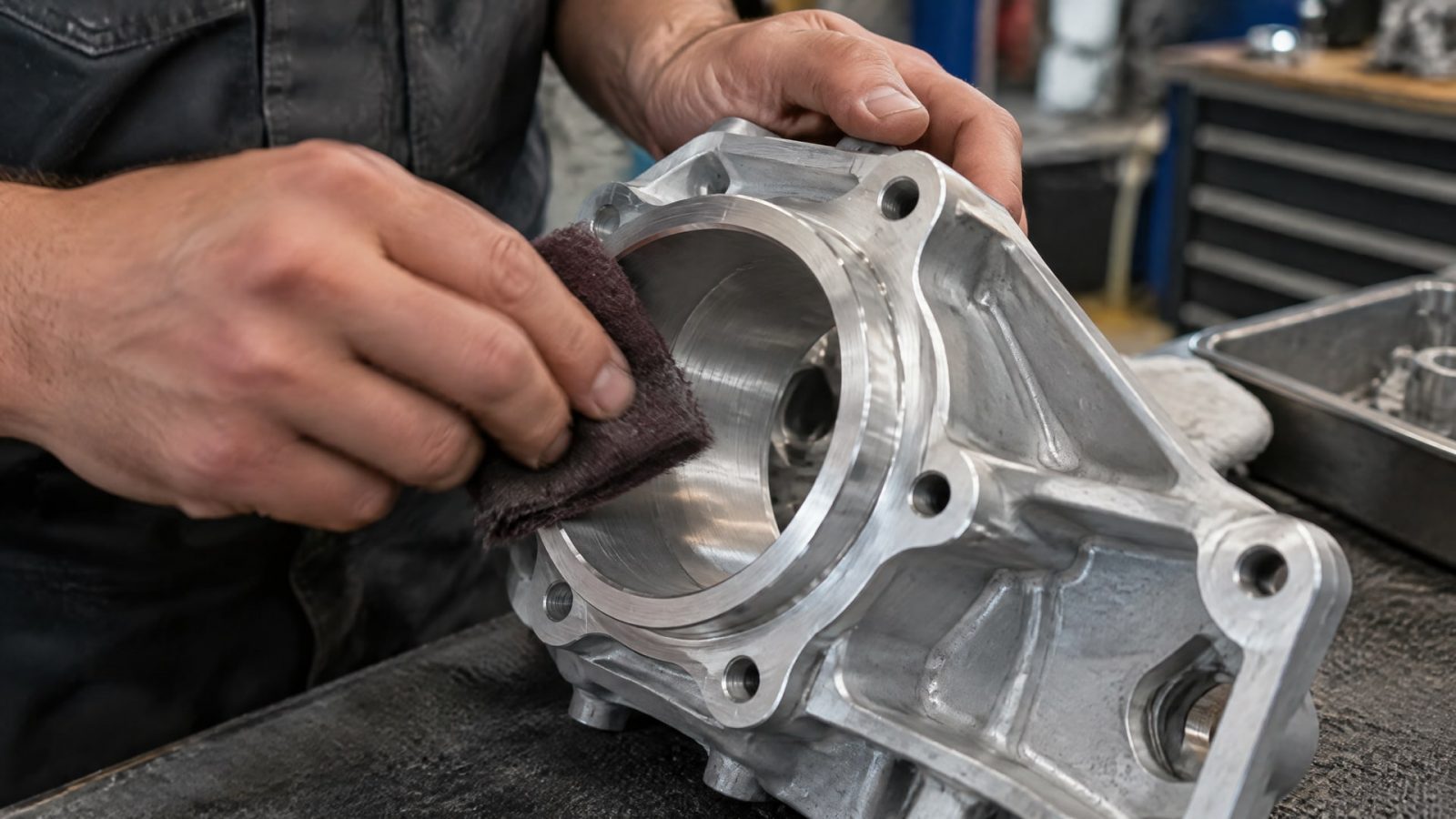

Загрязнения, остатки прежних материалов и неподходящая шероховатость могут ухудшить сцепление с основанием. Поэтому перед нанесением оценивают состояние детали и выбирают последовательность подготовки поверхности. Для антифрикционных систем применяют очистку и обезжиривание, а при необходимости - абразивную обработку, химическую мойку, фосфатирование, анодирование, кислотное травление или плазменную обработку.

Не каждый способ подходит для каждой детали. При обработке поврежденной анодированной поверхности нужно понимать, какие участки оксида сохраняют целостность, какова геометрия зоны ремонта и допускает ли конструкция механическую или химическую подготовку. Для пористого оксидного слоя также учитывают размер частиц и способ введения смазочного компонента: простое нанесение порошка не гарантирует заполнения пор.

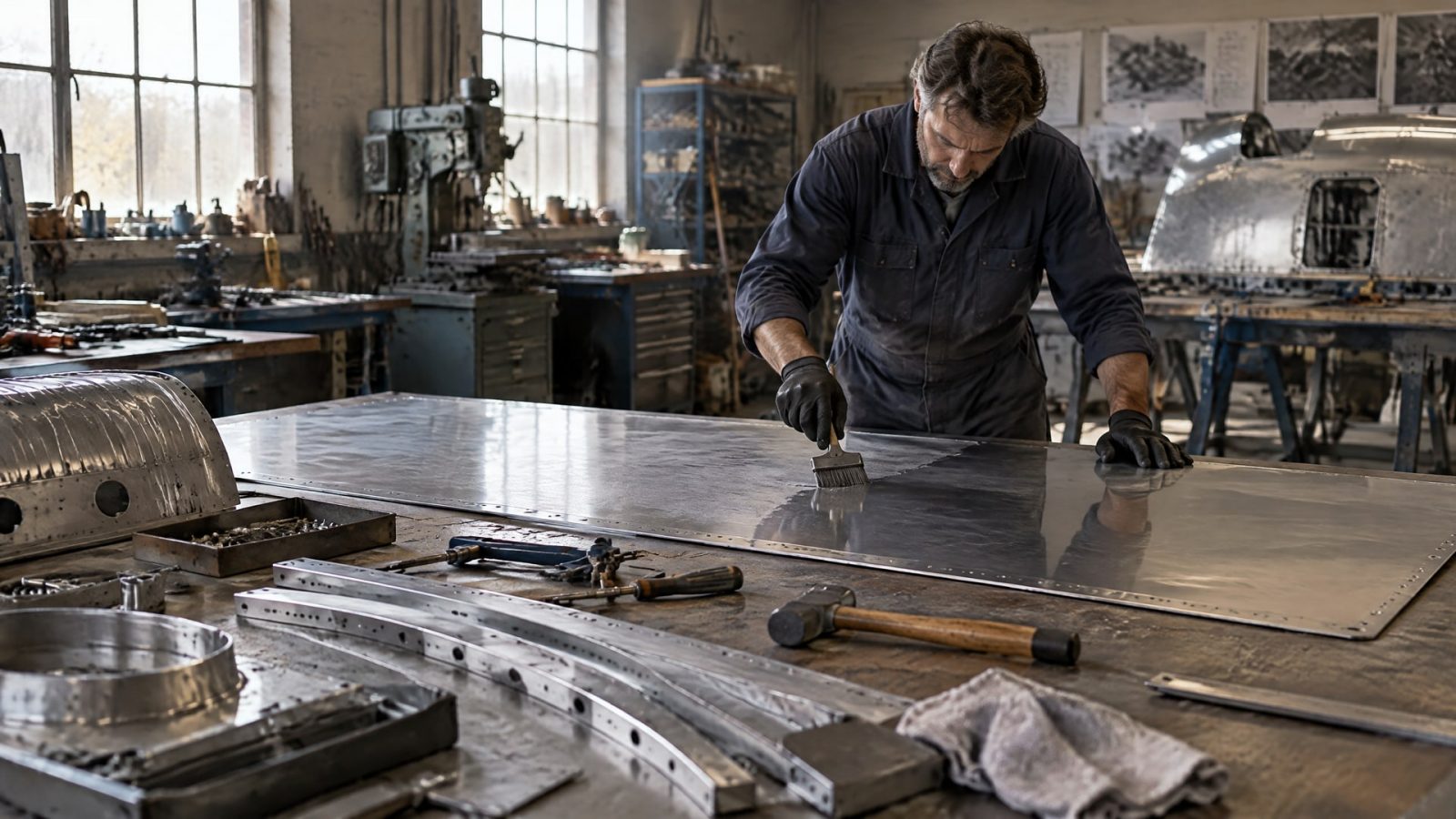

Твердосмазочные покрытия для алюминия наносят разными методами: распылением, кистью, погружением с центрифугированием, валковым нанесением и трафаретной печатью. Для связанных сухих покрытий также используют погружение, распыление и окрашивание. Выбор технологии зависит от формы детали, площади нанесения и требований к равномерности пленки. Метод наносят не по общему правилу, а с учетом материала покрытия и конструкции узла.

До обработки стоит зафиксировать критерии приемки. В технической спецификации указывают состояние основания, допустимую зону нанесения и требования к функциональному результату. Для узла скольжения это могут быть проверка адгезии, трения и износа в условиях, близких к реальной работе. Если поверхность имеет повреждения, влияющие на геометрию или посадку детали, их нельзя компенсировать одной лишь антифрикционной пленкой.

Таким образом, этап подготовки не сводится к формальной очистке. Он задает условия сцепления и работы нового слоя. Для ремонта важно не только нанести материал на поврежденный участок, но и убедиться, что выбранный способ подготовки совместим с оставшимся анодированным покрытием и не ухудшит свойства детали.

Скольжение резиновой прокладки: толщина и свойства сухой пленки

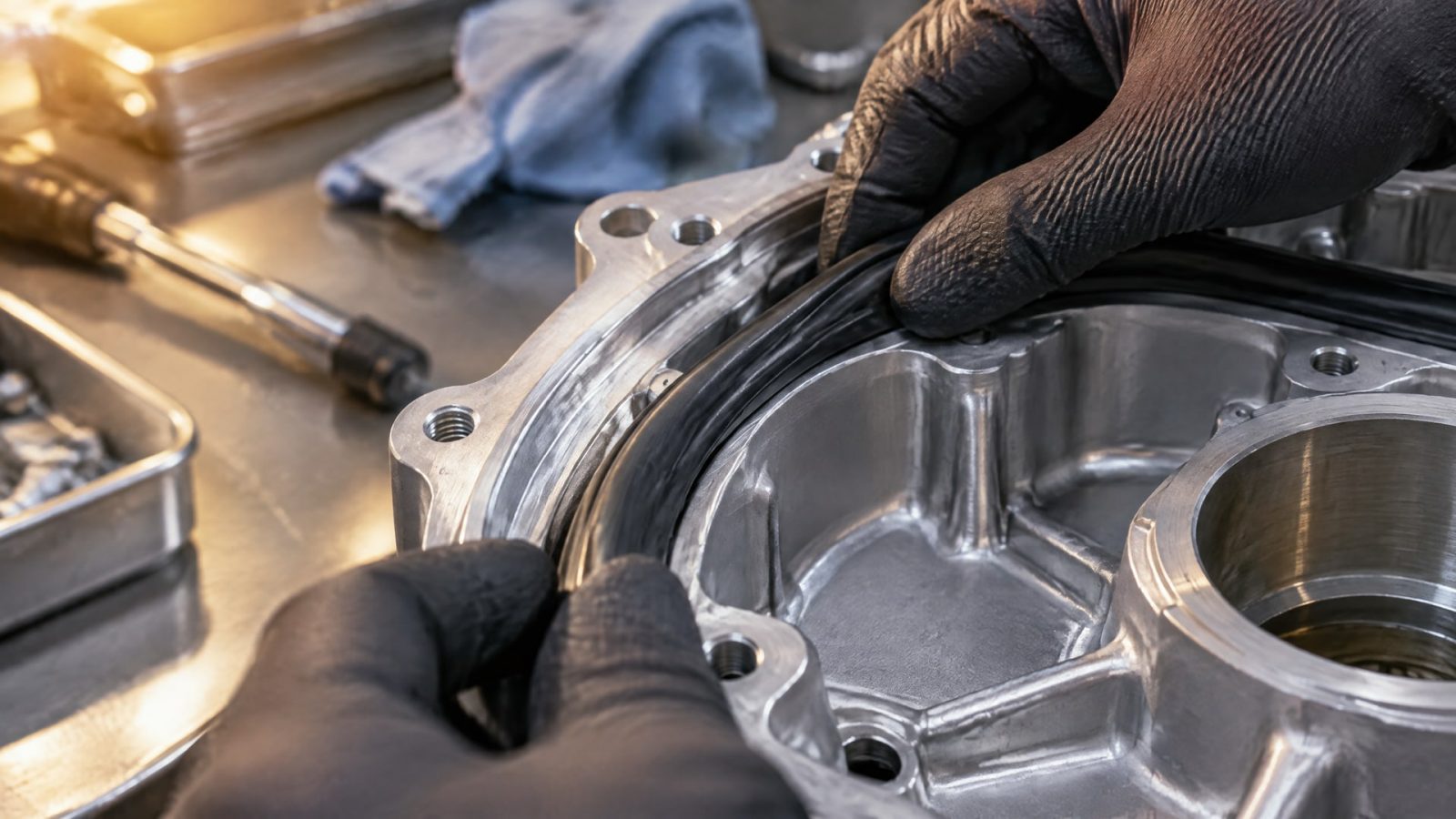

В контакте алюминия с резиновой прокладкой покрытие должно снижать трение и при этом выдерживать деформацию эластомера.

Решение для пары металл-металл не следует автоматически переносить на узел металл-резина: составы для резиновых и пластиковых компонентов разрабатывают с учетом поведения мягкой поверхности. Сухая пленка должна сохранять функциональность при изменении формы детали и не мешать работе уплотнения.

В патентном описании скользящего слоя для прокладок указана сухая толщина от 3 до 40 мкм, предпочтительный диапазон составляет 5-22 мкм. Это данные конкретного описания, а не универсальная спецификация для любого уплотнения. Они показывают, что для таких узлов рассматривают тонкое покрытие, а не максимальную толщину. Увеличение толщины само по себе не гарантирует лучшего скольжения или большего ресурса.

В том же описании приведены диапазоны состава: 20-70% твердой смазки, 20-70% уретановой смолы и 2-8% адгезионного модификатора. Эти значения относятся к конкретной композиции и не должны восприниматься как обязательная рецептура для всех покрытий прокладок. При подборе важны совместимость состава с резиной, адгезия к основанию и сохранение низкого трения после деформации детали.

Перед выбором проверяют, с чем именно контактирует уплотнение: с алюминием, стеклом, другим металлом или пластиком. В материалах по покрытиям резиновых изделий отмечено, что порошковые твердые смазки могут снижать трение между стеклом или металлом и покрытой поверхностью. Но это не означает одинакового результата для любых эластомеров и условий эксплуатации.

Для закупщика и инженера ключевой вопрос - не только наличие антифрикционного эффекта, но и повторяемость процесса нанесения. Нужно сверить толщину сухой пленки, способ подготовки детали и условия испытаний с требованиями узла. Отдельно оценивают, не изменяет ли покрытие посадку прокладки и сохраняет ли она нужную деформацию. Именно такая проверка помогает избежать ситуации, когда слой снижает трение, но мешает герметизации.

Защита сплава Д16 и подбор твердосмазочного покрытия

Для сплава Д16 опубликованы исследования по покрытиям, в которых оценивали износ при сухом возвратно-поступательном трении и сопротивление фреттинг-износу.

В одной работе по микродуговому оксидированию для Д16 описана высокая износостойкость при оптимальном составе электролита. Также сообщается о близких характеристиках износа по сравнению с твердым анодированием на том же сплаве. Эти результаты подтверждают, что для оценки защиты сплава Д16 важно опираться на данные испытаний именно на этом материале.

Отдельные исследования по фреттинг-износу Д16 рассматривали антифрикционные термостойкие покрытия на основе селена. Это пример изучения конкретной системы на заданном сплаве, а не универсальная рекомендация для любой детали из Д16. При выборе покрытия учитывают вид движения, нагрузку и контактирующий материал. Для узла с резиновой прокладкой условия отличаются от пары металл-металл, поэтому результаты одного типа испытаний не заменяют проверку реального контакта.

Если на алюминиевом корпусе Д16 поврежден анодный слой, а задача связана со скольжением резиновой прокладки, важно не пытаться компенсировать покрытием потерю геометрии. Сначала определяют, можно ли сохранить основание и какие требования предъявляются к трению и химической стойкости. При воздействии рабочих сред также проверяют совместимость пленки с условиями эксплуатации, а не делают вывод о коррозионной защите только по наличию антифрикционного покрытия.

В ситуации, когда требуется снизить трение резиновой прокладки по алюминиевому корпусу и сформировать функциональную пленку на подготовленной поверхности, в работе с такими узлами используют MODENGY 1009 на основе ПТФЭ. Для этого покрытия в описании указаны низкий коэффициент трения и химическая стойкость. Оно не возвращает исходный анодный оксид: его задача - обеспечить антифрикционный эффект поверх основания после оценки поврежденного участка и подготовки поверхности.

Для инженерного выбора полезно сопоставить три вещи: материал и состояние основания, тип пары трения и условия работы. Для Д16 недостаточно ориентироваться только на общие данные по алюминию, а для контакта с резиной - только на свойства покрытия для металла. Нужна проверка системы в сочетании с конкретной прокладкой и способом нанесения.

Как оценить результат и не перепутать трение с коррозионной защитой

Антифрикционное покрытие в первую очередь подбирают для управления трением и износом.

Оно может обеспечивать определенный уровень коррозионной защиты, однако это не делает его автоматической заменой отдельной защитной системе. Требования к коррозионной стойкости формулируют отдельно и проверяют для всей системы: основания, оставшегося анодного слоя, подготовки и нового покрытия.

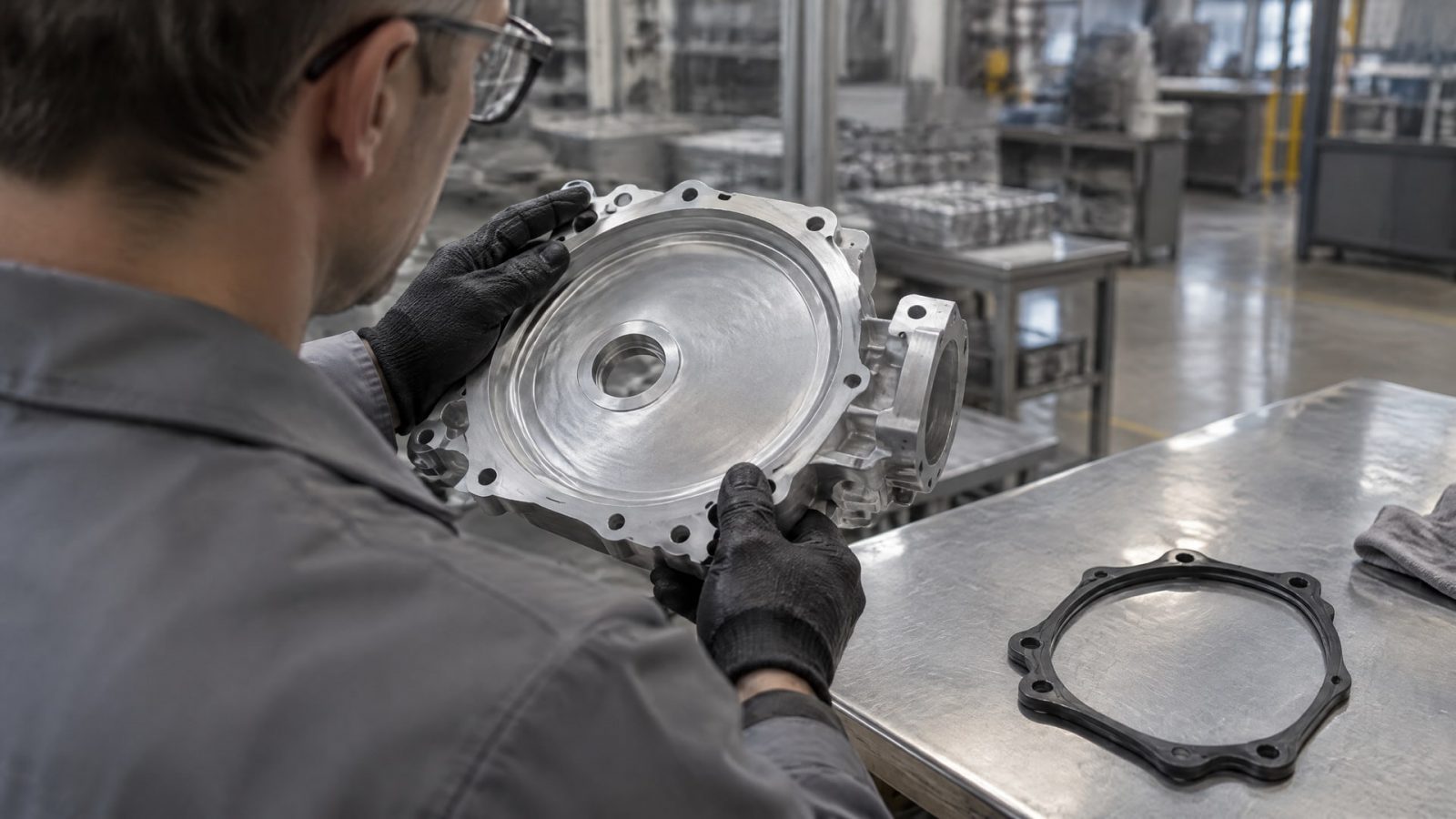

Для оценки результата заранее определяют режим работы узла. Учитывают, происходит ли возвратно-поступательное движение, присутствует ли контакт с эластомером и может ли деталь деформироваться при сборке или эксплуатации. Испытание на другой паре трения не дает полного ответа для контакта алюминия с резиновой прокладкой. По той же причине данные по твердому анодированию или микродуговому оксидированию на Д16 полезны для контекста, но не заменяют испытание готовой системы.

Рабочий план проверки может включать следующие этапы:

• Осмотреть поврежденную область и определить, сохраняется ли геометрия детали.

• Установить материал прокладки и поверхность, с которой она контактирует.

• Выбрать подготовку, совместимую с алюминием и сохранившимся анодным слоем.

• Согласовать способ нанесения и требования к сухой пленке.

• Проверить трение, износ, адгезию и сохранение функции уплотнения в условиях, приближенных к эксплуатации.

• Отдельно подтвердить требования к коррозионной стойкости, если они заданы для узла.

При закупке полезно сверять спецификацию не только по названию покрытия. В ней фиксируют предназначение для нужной пары трения, ограничения по основанию, подготовку поверхности и параметры приемки. Для покрытий прокладок диапазон толщины 3-40 мкм, предпочтительно 5-22 мкм, встречается в конкретном патентном описании, но переносить его на другой состав без подтверждения нельзя. Аналогично диапазоны состава 20-70% твердой смазки, 20-70% уретановой смолы и 2-8% адгезионного модификатора описывают конкретную композицию, а не универсальную норму.

Такой порядок помогает разделить задачи ремонта. Повреждение геометрии, восстановление анодного оксида, снижение трения и защита от коррозии требуют разных критериев. Твердосмазочная пленка решает задачу управления трением и износом, если ее применяют на совместимом и правильно подготовленном основании.

Часто задаваемые вопросы

Можно ли восстановить анодный слой твердосмазочным покрытием?

Нет. Твердосмазочное покрытие не возвращает анодный оксид в исходное состояние и не восстанавливает утраченный слой как таковой. Оно формирует новый функциональный слой поверх подготовленной поверхности и может изменить условия трения и износа. Если нужно восстановить геометрию детали или исходную структуру анодирования, требуется отдельное решение.

Какое покрытие выбрать для скольжения резиновой прокладки по алюминию?

Подбор зависит от материала прокладки, состояния алюминия, режима движения и способа подготовки поверхности. Покрытие для пары металл-металл нельзя автоматически считать подходящим для контакта металл-эластомер. Проверяют, сохраняет ли пленка низкое трение при деформации уплотнения, не влияет ли на его посадку и соответствует ли требованиям по химической стойкости.

Какая толщина покрытия подходит для резинового уплотнения?

В патентном описании скользящего слоя для прокладок указан диапазон сухой толщины 3-40 мкм, предпочтительно 5-22 мкм. Это не универсальный норматив для всех материалов и узлов. Фактическую толщину выбирают по спецификации конкретного покрытия и подтверждают испытаниями, учитывая геометрию прокладки, основание и требования к герметизации.

Подойдет ли антифрикционное покрытие для защиты сплава Д16 от коррозии?

Антифрикционное покрытие прежде всего снижает трение и износ. Оно может обеспечивать определенный уровень коррозионной защиты, но это не подтверждает выполнение любых требований к коррозионной стойкости. Для Д16 оценивают всю систему покрытия и отдельно проверяют коррозионные характеристики, если они важны для условий эксплуатации детали.

Заключение

Твердосмазочное покрытие помогает вернуть функциональность поврежденной поверхности, если нужно снизить трение и износ, но не восстанавливает исходный анодный слой. Для скольжения резиновой прокладки по алюминию особенно важны совместимость с эластомером, тонкая сухая пленка и правильная подготовка основания. При защите сплава Д16 учитывают результаты исследований на этом сплаве и проверяют покрытие в условиях конкретного узла.

Следующий шаг - осмотреть поврежденную зону, уточнить материал прокладки и режим движения, затем сверить с технической спецификацией требования к подготовке, нанесению и приемке покрытия. Испытания на реальной паре трения помогут подтвердить антифрикционный эффект, сохранение функции уплотнения и необходимые показатели защиты.
