Твердая смазка подшипников: применение в тихоходных шарнирах и механизмах скольжения

Твердая смазка подшипников подходит прежде всего для узлов, где преобладает граничное или смешанное трение, а жидкая или пластичная смазка не обеспечивает нужный режим работы. Это может быть тихоходный шарнир с высокой нагрузкой, механизм скольжения при высокой температуре или узел, работающий в вакууме либо агрессивной среде. Но твердый смазочный материал не служит универсальной заменой обычной смазке: решение зависит от конструкции, нагрузки, скорости и условий эксплуатации.

Статья поможет инженерам и техническим специалистам определить, когда уместна твердая смазка для подшипников, какие параметры проверять при выборе и чем она отличается от высокотемпературной пластичной смазки. Отдельно рассмотрим шарниры и механизмы скольжения, для которых важны низкая скорость, доступность обслуживания и устойчивость смазочного материала к рабочей среде.

Где применяют твердую смазку в тихоходных механизмах

В тихоходном узле устойчивая гидродинамическая пленка может не формироваться.

При высокой нагрузке поверхности тогда работают в условиях смешанного или граничного трения, а износ может определяться контактом металл-металл. В таких случаях твердый смазочный материал рассматривают как один из способов снизить трение в рабочем контакте.

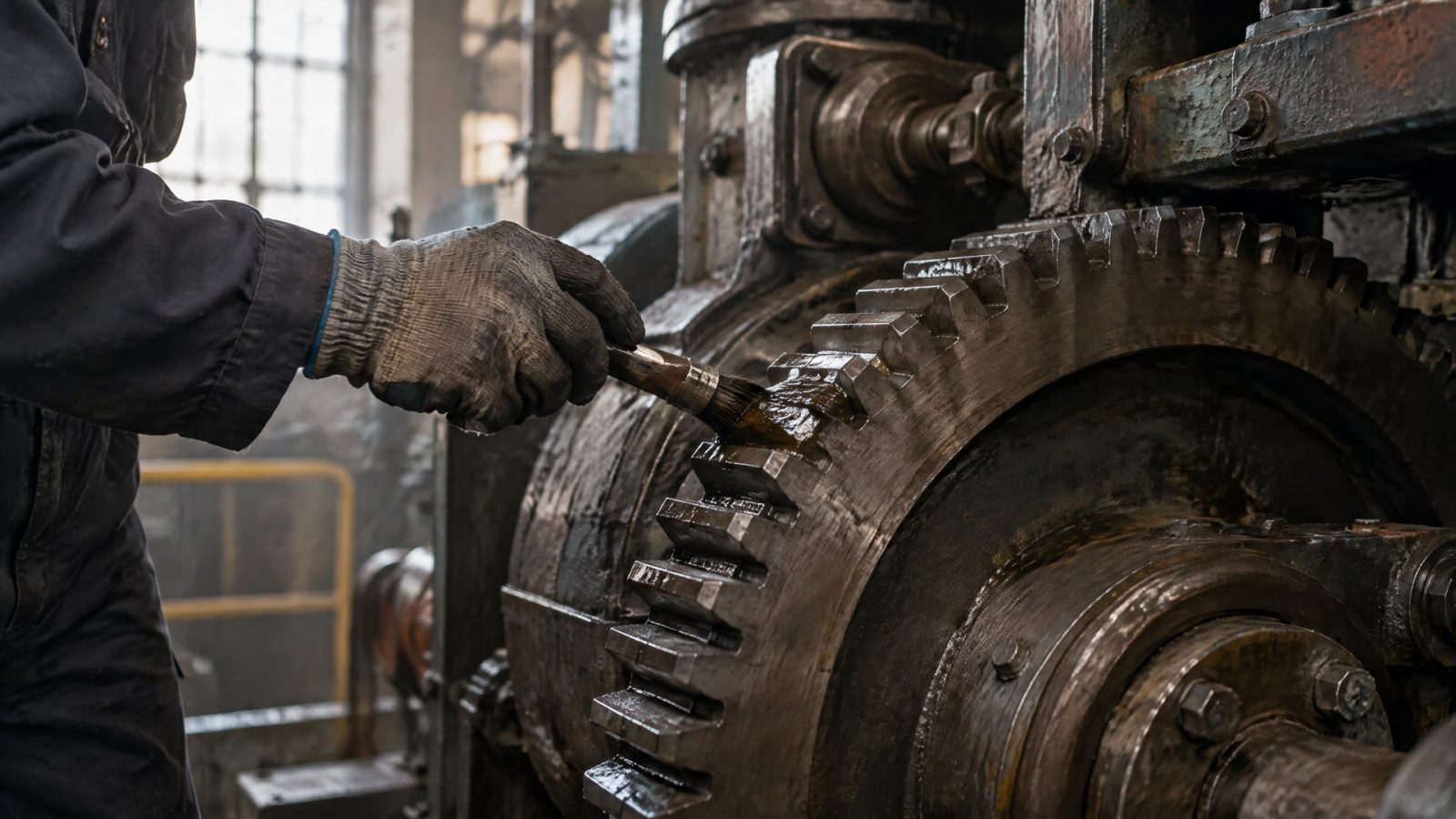

Твердые смазки применяют не только в подшипниках скольжения. Они могут быть уместны в шарнирах, отдельных передачах и других узлах трения, если обычная жидкая или пластичная смазка разрушается или не обеспечивает требуемой защиты. В числе условий, при которых рассматривают такие решения, - очень высокая температура, вакуум, агрессивная среда и дефицит обслуживания. Сам по себе низкий темп работы еще не означает, что узлу обязательно нужна твердая смазка.

Терминология тоже имеет значение. ГОСТ ИСО 4378-1-2001 выделяет «подшипник скольжения, работающий с твердым смазочным материалом» как отдельный тип. Поэтому твердую смазку корректнее оценивать как элемент смазочной системы узла, а не просто как обычную смазку с добавками.

Когда твердое смазывание не подходит

Твердый смазочный материал не стоит выбирать только потому, что подшипник работает медленно или сильно нагревается. Для начала определяют режим трения и выясняют, нельзя ли решить задачу пластичной смазкой, рассчитанной на соответствующие условия. Если узел работает в режиме, где жидкая смазочная пленка формируется стабильно, необходимость твердого материала требует отдельного обоснования.

При оценке тихоходного узла сверяют скорость и нагрузку, температурный режим, свойства среды и конструкцию контакта. Также важно знать, можно ли повторно смазывать механизм и как контролировать его состояние. Для твердых смазочных систем учитывают размер частиц: значение не должно превышать 5 мкм, иначе частицы могут ухудшать работу узла.

Такой подход помогает не смешивать две разные задачи: подбор твердой смазки для механизма скольжения и выбор обычной пластичной смазки. Их нельзя считать взаимозаменяемыми только по признаку низкой скорости или высокой температуры.

Когда твердая смазка для подшипников нужна при высокой температуре

Высокая температура сама по себе не доказывает, что узлу нужна именно твердая смазка.

Сначала проверяют, может ли работать пластичная смазка с подходящей верхней рабочей температурой. Для температур выше +140 °C рекомендации по выбору предусматривают учет непрерывной верхней рабочей границы смазки: если она неизвестна, ориентиром служит верхняя рабочая температура как минимум на 20 K выше температуры подшипника.

Для конкретных исполнений высокотемпературных подшипников приводятся показатели до 350 °C для узлов с MoS2 и до 400 °C для исполнения SJ с твердым смазочным материалом. Для SJ также указывается работа при атмосферном давлении и в вакууме. Эти значения относятся к определенным конструкциям и не являются общими пределами для всех твердых смазок.

Еще один частный пример - сухая альтернатива на основе графитовой твердой смазки для очень высоких температур и низких скоростей ниже 200 об/мин. Для одного исполнения указан диапазон от -45 до +350 °C. Эти параметры нельзя переносить на другие материалы или конструкции без проверки их спецификации.

Твердая смазка или высокотемпературная пластичная

Если температура высокая, но условия не экстремальные, рассматривают два подхода: применение смазки с коротким ресурсом и более частым обслуживанием либо выбор более термостабильной смазки. Для краткоживущих высокотемпературных смазок приводится ориентир повторного внесения в объеме 1-2% свободного объема подшипника в час. Это рекомендация для конкретного сценария смазывания, а не универсальный интервал обслуживания.

Твердая смазка высокотемпературная нужна не автоматически при любом нагреве. Ее рассматривают, если рабочая температура выходит за пределы возможностей пластичной смазки либо сочетается с вакуумом, агрессивной средой или другими факторами, затрудняющими обычное смазывание. В противном случае переход на твердую смазку может оказаться неоправданным.

Для закупщика и инженера это означает, что сравнивать нужно не только заявленный температурный предел. Важны тип контакта, нагрузка, скорость, рабочая среда и допустимый способ обслуживания. Сверяются со спецификацией именно того узла или исполнения, которое планируется применять.

Как выбрать смазку для шарниров и механизмов скольжения

Выбор начинают с условий работы узла, а не с названия смазочного материала.

Для шарнира фиксируют характер нагрузки, скорость, температуру и продолжительность работы в каждом режиме. Затем оценивают среду, возможность повторного смазывания и доступность контроля износа. Такой порядок позволяет понять, требуется ли твердый смазочный материал или задача решается пластичной смазкой.

Практическая проверка включает несколько вопросов:

• Работает ли контакт в режиме смешанного или граничного трения?

• Есть ли очень высокая температура, вакуум или агрессивная среда?

• Формируется ли в узле стабильная смазочная пленка?

• Можно ли повторно смазывать механизм и с какой периодичностью?

• Соответствуют ли размер частиц и конструкция смазочной системы требованиям узла?

Размер частиц - не второстепенный параметр: для твердых смазочных систем он не должен превышать 5 мкм. При этом нельзя считать, что увеличение количества твердой добавки автоматически улучшит смазывание. Совместимость частиц с конструкцией узла и условиями контакта также требует проверки.

Для пластичных смазок применяют отдельную классификацию консистенции. NLGI 2 и NLGI 3 распространены для общего применения, но в тихоходных, крупногабаритных узлах и централизованных системах могут встречаться более мягкие классы. NLGI описывает консистенцию пластичной смазки, а не свойства твердого смазочного материала и не его пригодность для конкретного шарнира.

Твердая смазка или пластичная: что выбрать для тихоходного узла

Смазка механизмов скольжения может быть твердой или пластичной.

Твердый смазочный материал рассматривают, когда режим трения, температура или среда ограничивают применение обычной смазки. Пластичная смазка остается возможным решением, если ее рабочие характеристики соответствуют условиям контакта и конструкция допускает обслуживание.

EFELE MG-252 - не твердая смазка, а вариант пластичной термостойкой смазки. Поэтому в сравнении решений для тихоходного узла ее рассматривают только там, где допустима пластичная смазка и учтено ограничение по скоростному фактору. Ни один из перечисленных классов не выигрывает во всех условиях: выбор определяется требованиями узла.

Для смазки тихоходных механизмов важно также различать адгезию и вязкость. Адгезия - способность материала удерживаться на поверхности; это не то же самое, что вязкость, и не характеристика класса NLGI. Высокая адгезия может быть полезным свойством пластичной смазки в конкретном узле, но не доказывает, что она заменит твердое смазывание при экстремальной температуре или в вакууме.

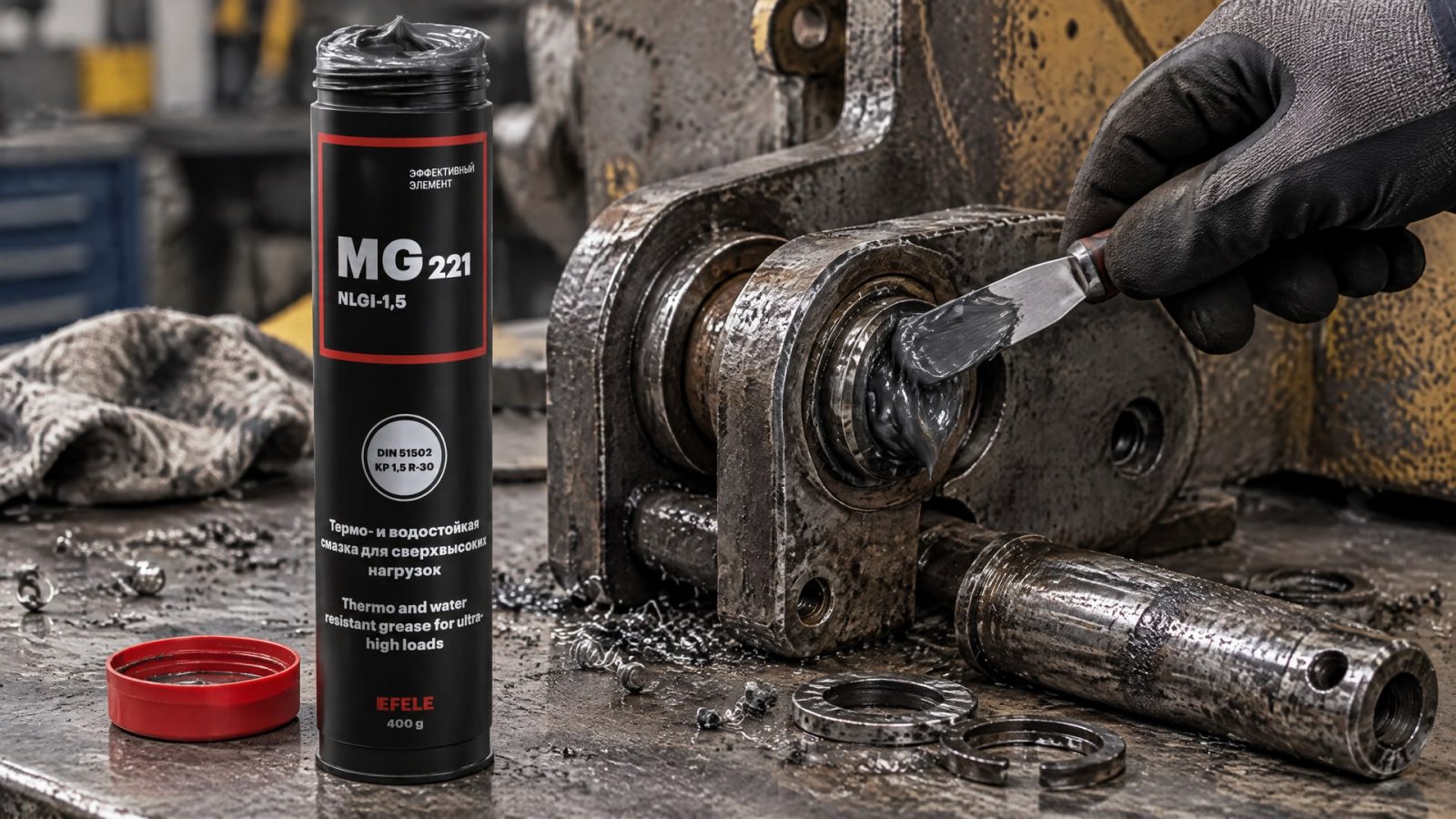

Совет инженера

Сценарий: тихоходный узел допускает пластичную смазку, а высокая адгезия важна для удержания материала на рабочих поверхностях.

Что проверяют: соответствие условий применения термостойкой многофункциональной смазки EFELE MG-221, включая характер нагрузки, скорость и температурный режим. Этот вариант рассматривают именно как пластичную смазку, а не как твердый смазочный материал.

Итог: если параметры узла и продукта совпадают, пластичная смазка может закрыть задачу без перехода на твердое смазывание. Если же узел работает в условиях, где пластичная смазка разрушается или не обеспечивает требуемый режим, выбор пересматривают в пользу подходящего твердого смазочного решения.

Что проверить перед внедрением твердой смазки

Перед подбором фиксируют фактические условия эксплуатации: скорость, нагрузку, температуру и рабочую среду.

Затем определяют, преобладает ли смешанное или граничное трение, и проверяют, возможно ли обслуживание узла. Это особенно важно для шарниров и механизмов скольжения, где режимы могут различаться в течение рабочего цикла.

В стандартах используются разные обозначения для разных типов смазочных материалов. Например, ГОСТ 26191-84 описывает монтажную пасту для подшипников скольжения шарниров, зубчатых и винтовых передач, а также отдельных тихоходных узлов трения. При нагревании узла до 300 °C эта паста кратковременно работает как твердая смазка. Кратковременную работу нельзя трактовать как постоянный температурный предел для всей эксплуатации.

После определения условий сверяют документацию конкретного узла и смазочного материала. Не следует переносить температурные пределы одного исполнения на другое или считать любую высокотемпературную пластичную смазку твердой. Для подшипников скольжения терминология ГОСТ ИСО 4378-1-2001 помогает отличать конструкцию, рассчитанную на твердый смазочный материал, от обычного подшипника со смазкой.

Ключевой результат проверки - обоснованный выбор с понятным планом контроля. Если доступна повторная смазка, ее учитывают при сравнении решений; если обслуживание затруднено, отдельно оценивают возможность работы с твердым смазочным материалом или самосмазывающимся исполнением. Решение принимают по совокупности параметров, а не по одному показателю температуры.

Часто задаваемые вопросы

Можно ли применять твердую смазку в обычном шарнире?

Можно, если условия работы узла соответствуют назначению твердого смазочного материала. В первую очередь проверяют режим трения, нагрузку, скорость, температуру и конструкцию контакта. Если пластичная смазка сохраняет работоспособность, твердый материал не становится обязательной заменой только из-за низкой скорости.

Чем твердая смазка отличается от высокотемпературной пластичной?

Это разные типы смазочных решений. Высокотемпературная пластичная смазка остается пластичной и оценивается по своим рабочим характеристикам, а твердый смазочный материал применяют в подходящих режимах трения, в том числе при экстремальной температуре, вакууме или агрессивной среде. Температура сама по себе не определяет тип смазки.

Подходит ли твердая смазка для любого подшипника?

Нет. Твердые смазочные материалы применяют прежде всего при смешанном и граничном трении, а не как универсальную замену обычной смазке. До выбора проверяют нагрузку, скорость, температурный режим, среду и конструкцию узла. Важен и размер частиц: для рассматриваемых систем он не должен превышать 5 мкм.

Что означает NLGI 2 при выборе смазки?

NLGI 2 обозначает класс консистенции пластичной смазки, а не тип твердого смазочного материала. Этот класс широко применяют в смазках общего назначения, но он не подходит автоматически для каждого узла. Для тихоходных, крупногабаритных и централизованных систем могут использоваться другие классы консистенции.

Заключение

Твердая смазка подшипников уместна, когда режим трения и условия эксплуатации делают обычную жидкую или пластичную смазку недостаточной. Для тихоходных шарниров и механизмов скольжения решение проверяют по нагрузке, скорости, температуре, рабочей среде, конструкции узла и возможности обслуживания. Температурные показатели конкретных исполнений нельзя переносить на все твердые смазки.

Практический следующий шаг - собрать параметры узла и сверить их со спецификацией подшипника и выбранного смазочного материала. Если узел работает в смешанном или граничном режиме либо в условиях высокой температуры, вакуума или агрессивной среды, отдельно оцените твердое смазывание и альтернативу в виде подходящей пластичной смазки.
