Измерение коэффициента трения скольжения на трибометре по схеме «пин-диск»

Измерение коэффициента трения скольжения на трибометре с пин-диск схемой проводят, прижимая неподвижный пин или шарик к вращающемуся диску и непрерывно регистрируя силу трения. Коэффициент рассчитывают как отношение касательной силы трения к нормальной силе. Чтобы оценить износ, дополнительно измеряют потерю материала и соотносят ее с нагрузкой и путем скольжения.

Методика полезна инженерам и техническим специалистам, которые сравнивают материалы, покрытия и смазочные составы, а также закупщикам, которым нужно оценить результаты испытаний в технических документах. Ниже разобраны подготовка схемы, расчет коэффициента трения и удельного износа, выбор способа измерения следа и ограничения интерпретации. Отдельно рассмотрены графитовые материалы и причины, по которым результаты разных испытаний нельзя сравнивать без проверки условий.

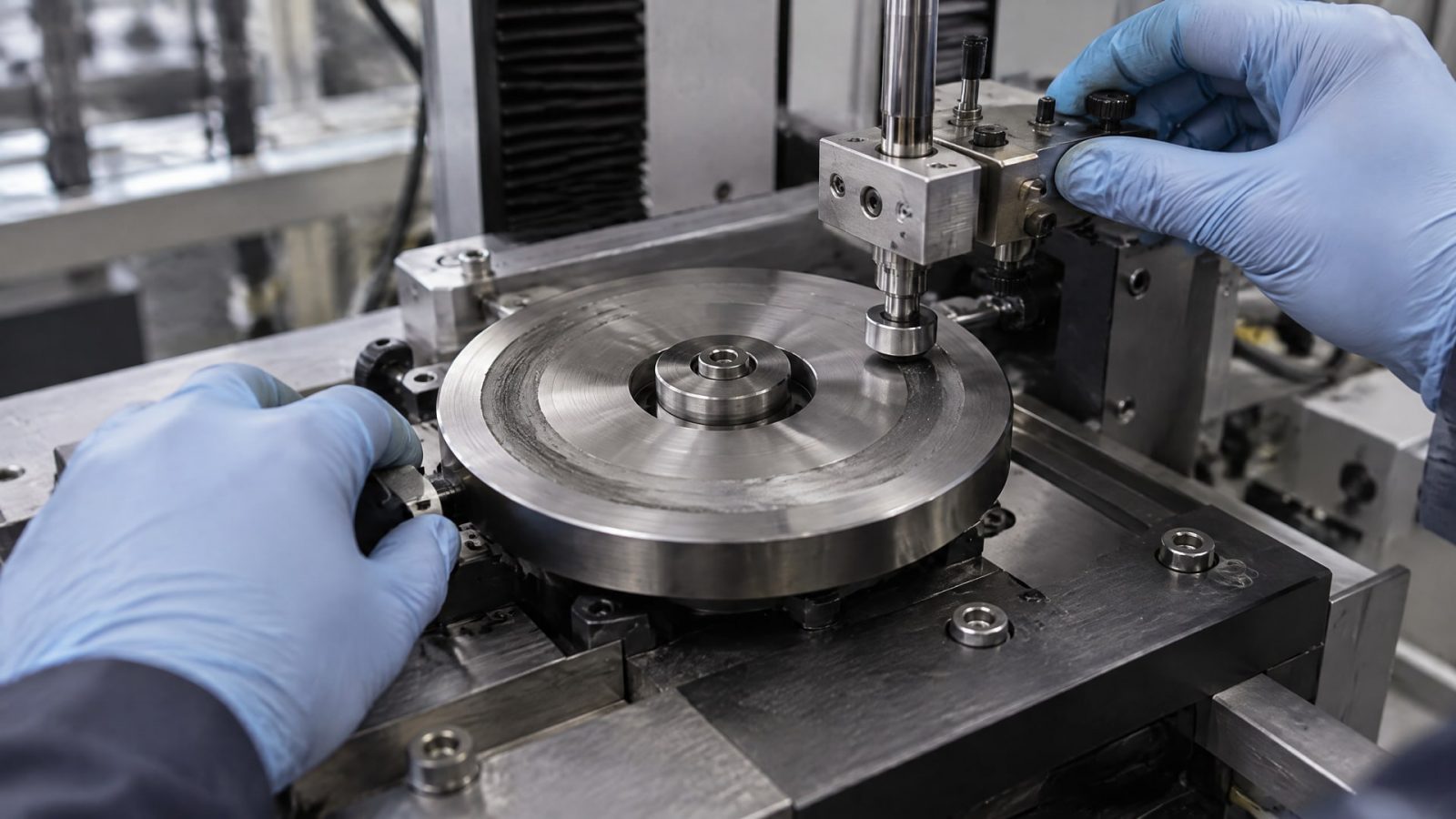

Как устроен трибометр «пин-диск» и что фиксируют до испытания

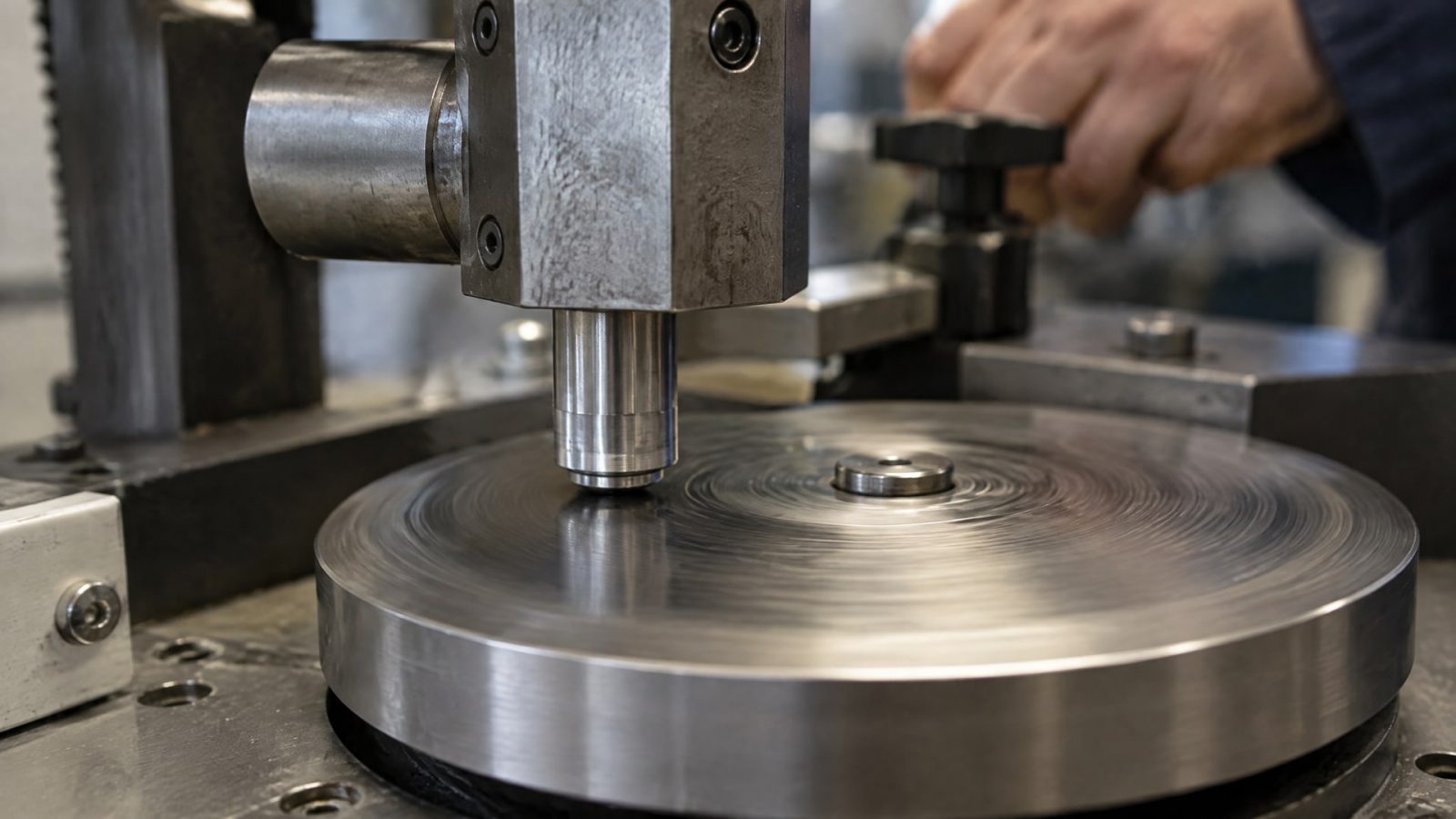

В схеме «пин-диск» неподвижный пин или шарик прижимают к вращающемуся диску.

В процессе испытания прибор регистрирует силу трения либо рассчитывает коэффициент трения по измеренным силам. Результат зависит не только от материала образцов, но и от условий контакта, поэтому методика триботехнических испытаний начинается с описания схемы, а не с запуска прибора.

До начала работы зафиксируйте материал и геометрию пина и диска, радиус дорожки, нормальную нагрузку, скорость вращения, температуру и среду испытания. Эти параметры должны оставаться одинаковыми при сравнении образцов. Даже изменения нагрузки, скорости, радиуса дорожки, температуры или шероховатости могут привести к несопоставимым значениям трения и износа.

Выбор нагрузки и режима

Значения из технических описаний оборудования показывают диапазон его возможностей, а не универсальный режим испытания. В одном промышленном описании для трибометра приводится диапазон нормальной нагрузки до 200 Н, скорость диска 100-2000 об/мин и диапазон измерения износа ±2 мм. Для испытаний материалов и покрытий в материалах Fraunhofer упоминается часто применяемая стандартная сила около 5 Н. Эти значения не заменяют выбор режима под задачу и не позволяют напрямую сопоставить результаты, полученные при разных условиях.

При оценке антифрикционных свойств смазки или покрытия отдельно обозначайте приработку и стационарный участок. На старте контакта поверхности адаптируются друг к другу, поэтому среднее значение за весь тест может скрыть различия между этапами. Для отчета полезно сохранять кривую коэффициента трения во времени и указывать, по какому участку рассчитано итоговое значение.

Также проверьте применимость выбранной нагрузки и скорости к материалу. Для контактирующих материалов учитывают PV-параметр и сопоставляют режим с областью применимости материала. Сравнение, в котором изменились условия испытания, не показывает однозначно, какой образец обладает лучшими триботехническими характеристиками.

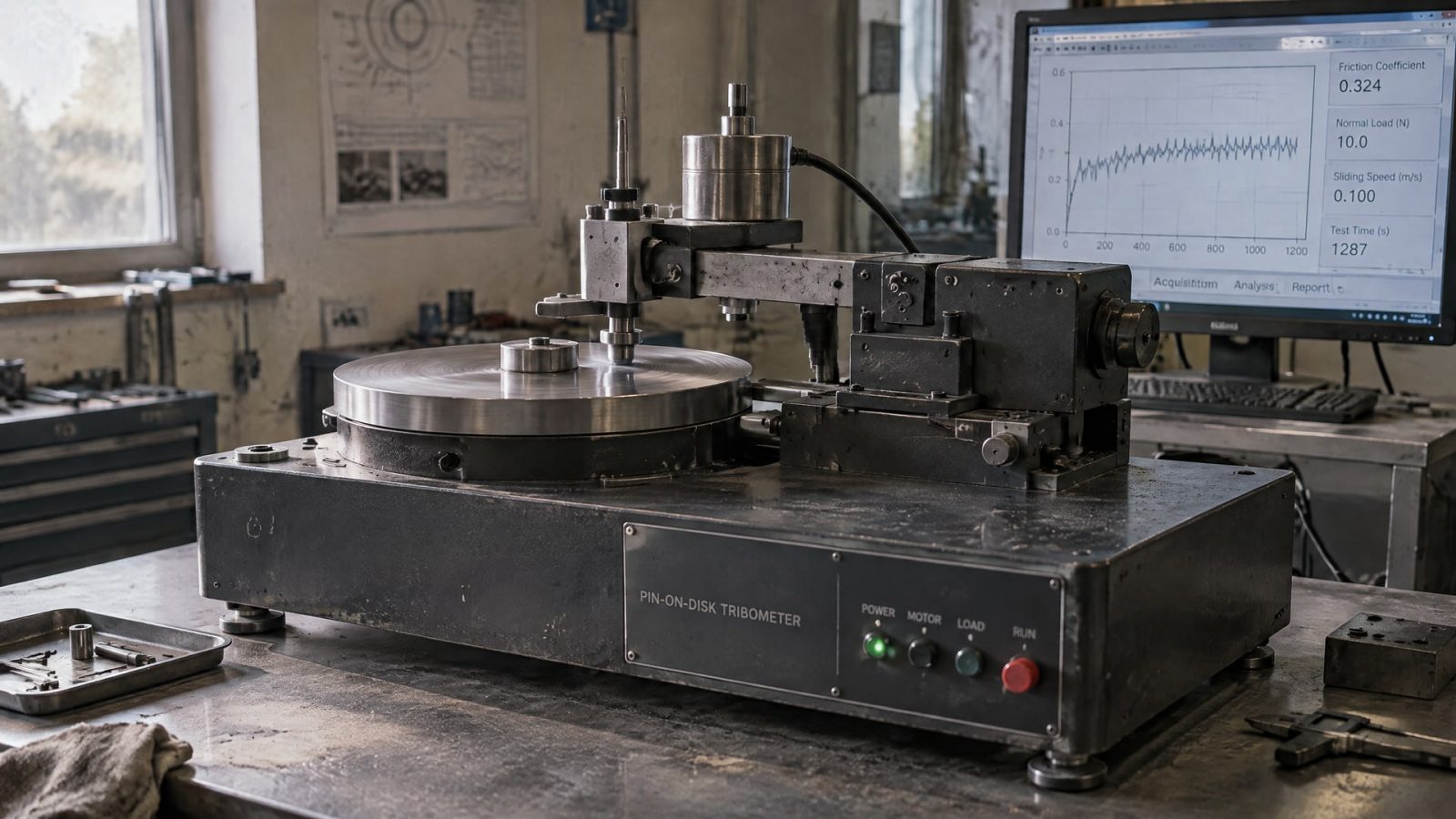

Измерение коэффициента трения скольжения: регистрация силы и расчет

Коэффициент трения определяют как отношение касательной силы трения к нормальной силе.

Формула расчета:

коэффициент трения = сила трения / нормальная сила

Сила трения действует вдоль контактной поверхности, нормальная сила прижимает пин к диску. Коэффициент безразмерный: единицы измерения силы при делении сокращаются. На трибометре силу трения или уже рассчитанный коэффициент регистрируют непрерывно во время испытания.

Измерение коэффициента силы трения скольжения

Для анализа сохраняют не только итоговое число, но и зависимость коэффициента трения от времени или пройденного пути. На графике видно, как меняется контакт от начального этапа к установившемуся режиму. Один усредненный показатель может скрыть продолжительность приработки и нестабильность трения на отдельных участках.

В протоколе указывают, по какому интервалу рассчитано среднее значение: по всему испытанию, по стационарному участку или отдельно по нескольким этапам. Такой подход позволяет корректно сравнивать образцы, если их кривые отличаются формой, даже когда итоговые средние близки. При оценке покрытия или смазки важно также явно записать, какой образец испытывали и в какой среде проходил контакт.

Запрос «измерение коэффициента силы трения скольжения» обычно смешивает два понятия: силу трения и коэффициент трения. Сила имеет единицу измерения, а коэффициент представляет собой безразмерное отношение сил. В техническом отчете полезно приводить оба показателя или указывать, какая именно величина записана прибором и как получен расчетный коэффициент.

Если в работе используется термин «измерение коэффициентов трения скольжения брусков», сначала уточняют геометрию контакта. Результаты испытания бруска нельзя автоматически приравнивать к результатам схемы «пин-диск»: различаются контактные условия и распределение нагрузки. Для сравнения материалов важны не только названия образцов, но и описание испытательной схемы.

Интенсивность изнашивания: как измерить потерю материала

Износ описывает повреждение твердой поверхности с потерей материала при относительном перемещении контактирующих тел.

Для сравнения материалов абсолютная потеря массы или глубина дорожки часто недостаточны: они зависят от размеров образца и нагрузки. Поэтому используют потерю объема, нормированную на нагрузку и путь скольжения.

Удельную интенсивность изнашивания рассчитывают так:

удельный износ = потеря объема материала / (нормальная нагрузка × путь скольжения)

Результат выражают в мм³/(Н·м). В отчете указывают исходную потерю объема, нагрузку и путь скольжения, чтобы было понятно, как получено итоговое значение. Нормирование помогает сравнивать результаты, полученные на образцах разного размера и при разных нагрузках, но не делает сравнимыми испытания с неодинаковыми материалами или условиями контакта.

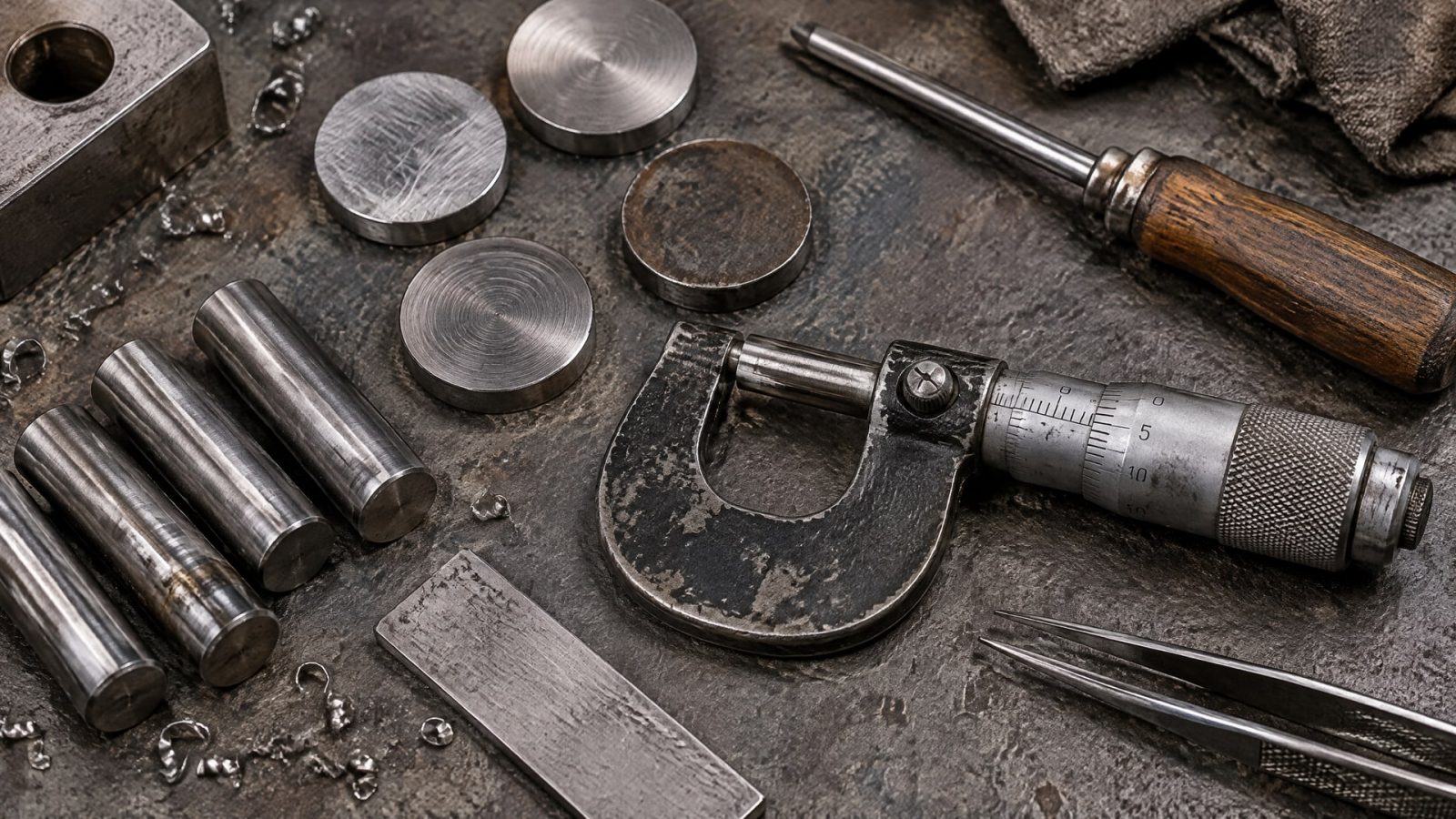

Измерение износа по следу или потере массы

Для оценки износа применяют два основных подхода: измерение объема износа и анализ линейного профиля или пятна износа. Выбор зависит от геометрии образца и чувствительности измерительного метода. Российский документ Р 50-54-107-88 указывает на оценку износа профилографом-профилометром или по массе на аналитических весах.

Измерение массы до и после испытания не всегда дает достаточную точность: при малой потере материала результат зависит от чувствительности весов. Для тонкого покрытия или небольшого объема износа может потребоваться профильный анализ дорожки. В протоколе важно назвать метод, которым получена потеря материала, и не смешивать массу, глубину дорожки и объем как взаимозаменяемые показатели.

Низкое значение коэффициента трения не гарантирует малого износа. Например, низкое трение может сочетаться с интенсивной потерей материала при неподходящем режиме или разрушении смазывающей пленки. Поэтому итог испытания должен включать оба показателя: кривую трения и выбранную характеристику износа.

Стандарты для испытаний и границы их применимости

Для испытаний по схеме «пин-диск» используют разные нормативные ориентиры.

В источниках упоминаются ASTM G99, ISO 18535 и DIN 50324-07. Наличие нескольких документов не означает, что они задают полностью одинаковые условия испытания. Перед сравнением результатов нужно проверить, какая методика использовалась и совпадают ли контактная схема, нагрузка, скорость, радиус дорожки и способы обработки данных.

ГОСТ 33252-2015 «Материалы смазочные. Определение коэффициента трения, износоустойчивости и противозадирных характеристик на испытательной машине SRV» описывает испытания на машине SRV и идентичен DIN 51834. Это не основание считать испытание SRV тождественным пин-диск тесту: в отчетах следует указывать фактически примененный прибор и схему контакта.

Для оценки триботехнических свойств и измерения износа в отечественной практике также используют Р 50-54-107-88. ASTM D3702 рассматривает скорость изнашивания и коэффициент трения для контактирующих материалов, но ориентирован на другой контактный узел. Его подходы полезны для терминологии и расчета, однако документ не следует представлять как универсальный стандарт для любой пин-диск схемы.

Что проверить в отчете

При чтении протокола важно выяснить, какой стандарт или внутренняя методика применялись, а также описаны ли параметры испытания. Номер стандарта сам по себе не заменяет сведения о материале пина и диска, нагрузке, скорости, температуре, радиусе дорожки и среде. Если эти данные отсутствуют, оценить сопоставимость результата затруднительно.

Для снабженца и инженера практический вывод прост: сравнивать нужно не только итоговые числа, но и методику их получения. Значения коэффициента трения и износа, полученные по разным схемам или при разных режимах, нельзя ранжировать как результаты одного испытания без дополнительной проверки.

Графит и антифрикционные покрытия: как корректно сравнивать

Графит снижает трение благодаря слоистой структуре и способности формировать смазывающую пленку.

Однако графит антифрикционный не при любых условиях: результат зависит от дисперсности частиц, связующего, их ориентации, влажности, температуры, скорости скольжения и базовой среды. Поэтому характеристику материала нельзя выводить только из наличия графита в составе.

Сравнение начинают с фиксации одинаковой схемы контакта и режима: материалов образцов, нагрузки, скорости, температуры, радиуса дорожки и среды испытания. Затем отдельно анализируют приработку, стационарный коэффициент трения и удельный износ. Без этих данных утверждение, что один графитовый состав лучше другого, остается недостаточно обоснованным.

Совет инженера

• Сценарий: нужно сопоставить графитовый материал с антифрикционным покрытием в условиях конкретного контакта.

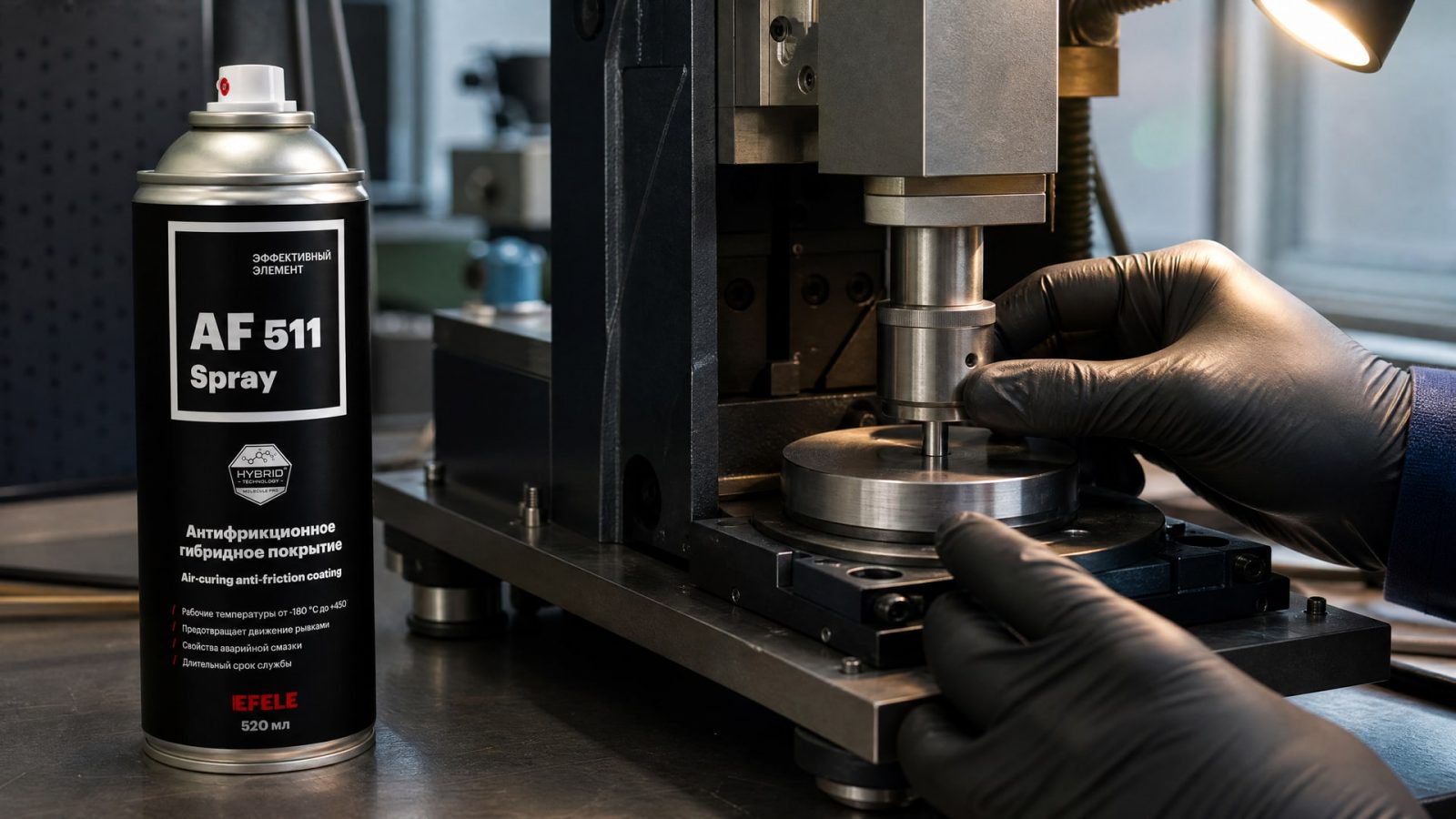

• Что сделали: сохранили одинаковые параметры пин-диск испытания и включили EFELE AF-511 Spray как образец антифрикционного сухого покрытия для оценки рядом с графитовым вариантом.

• Итог: сравнение показывает, как материалы ведут себя именно в заданном режиме; вывод делают по кривой трения и показателю износа, а не по названию или типу состава.

Такой подход не предполагает заранее заданного результата для графита или покрытия. Он помогает отделить свойства материала от влияния нагрузки, скорости и окружающей среды. Если требуется оценить применимость материала за пределами испытанного режима, нужны данные для соответствующих условий, а не экстраполяция одного результата.

Типовые ошибки при измерении и оформлении результатов

Первая распространенная ошибка - сравнивать коэффициенты трения, полученные при разных нагрузках, скоростях или температурах.

Даже небольшое изменение режима может повлиять на контакт и износ. Поэтому в протоколе фиксируют параметры испытания и не трактуют различие значений как свойство материала, пока не проверена сопоставимость условий.

Вторая ошибка - ограничиваться одним средним значением коэффициента трения. Без кривой нельзя понять, сколько длилась приработка и насколько устойчивым был контакт на стационарном участке. Для оценки материала, покрытия или смазки указывают временную кривую либо данные по пути скольжения и поясняют, по какому интервалу рассчитано среднее.

Третья ошибка - считать, что измерения массы до и после достаточно для любого образца. При малых потерях материала точность массового метода может оказаться недостаточной. В таких случаях используют измерение профиля дорожки или другой подход, соответствующий геометрии и чувствительности метода.

Перед выпуском заключения проверьте, что в отчете есть:

• схема контакта и описание материалов пина и диска;

• нормальная нагрузка, скорость, радиус дорожки, температура и испытательная среда;

• способ регистрации силы трения и интервал расчета среднего коэффициента;

• метод измерения износа и единицы итогового показателя;

• примененный стандарт или описание внутренней методики.

Полный протокол позволяет техническому специалисту оценить не только итоговые числа, но и надежность сравнения. Если часть условий не указана, безопаснее запросить уточнение, чем делать вывод о преимуществе одного материала.

Часто задаваемые вопросы

В чем измеряется коэффициент трения скольжения?

Коэффициент трения скольжения безразмерный: это отношение силы трения к нормальной силе. Сами силы измеряют в единицах силы, но при делении единицы сокращаются. В отчете важно не путать коэффициент с измеренной касательной силой и указывать, как получено итоговое значение.

Чем измерение коэффициента трения скольжения отличается от измерения силы трения?

При измерении силы трения регистрируют касательную силу, действующую в контакте. Коэффициент получают делением этой силы на нормальную нагрузку. Поэтому сила и коэффициент связаны, но не являются одной величиной: первая имеет единицу измерения, второй безразмерный.

Можно ли сравнивать измерение коэффициентов трения скольжения брусков с результатами пин-диск испытания?

Напрямую сравнивать такие результаты нельзя без проверки схемы и условий контакта. У бруска и пина различаются геометрия контакта и распределение нагрузки. Для содержательного сопоставления нужно описать образцы, нагрузку, скорость и метод расчета, а также учитывать, что применялась другая испытательная схема.

Если коэффициент трения низкий, будет ли износ тоже низким?

Не обязательно. Коэффициент трения и износ связаны, но описывают разные характеристики контакта. Низкое трение может сочетаться с высокой потерей материала, например при неподходящем режиме или разрушении смазывающей пленки. Поэтому в испытании отдельно анализируют кривую трения и удельный износ.

Заключение

Измерение коэффициента трения скольжения на трибометре с пин-диск схемой дает сопоставимый результат только при фиксированных условиях контакта и прозрачной обработке данных. Коэффициент рассчитывают по отношению силы трения к нормальной силе, а износ оценивают отдельно, предпочтительно по потере объема, нормированной на нагрузку и путь скольжения. Для интерпретации учитывают приработку, стационарный режим и ограничения примененного стандарта.

Следующий шаг для инженера - составить протокол с материалами образцов, геометрией контакта, нагрузкой, скоростью, температурой, средой испытания и методом оценки износа. Затем сравнить кривые трения и удельные показатели только для опытов с одинаковыми условиями.
