Марки графита: сравнение сырья для самосмазывающихся порошковых деталей

Марки графита сравнивают не только по содержанию углерода. Для самосмазывающихся порошковых деталей важны также происхождение сырья, его кристалличность, размер частиц и состав примесей. Эти характеристики влияют на воспроизводимость свойств материала, трение, износ и механическую прочность готовой детали.

Статья поможет инженерам и закупщикам оценить, какие параметры сырья проверять и как подтвердить его пригодность для конкретной композиции. Разберем различия между аморфным, чешуйчатым и жильным графитом, роль очистки и подходы к трибологическим испытаниям.

Марки графита: сравнение по происхождению и чистоте

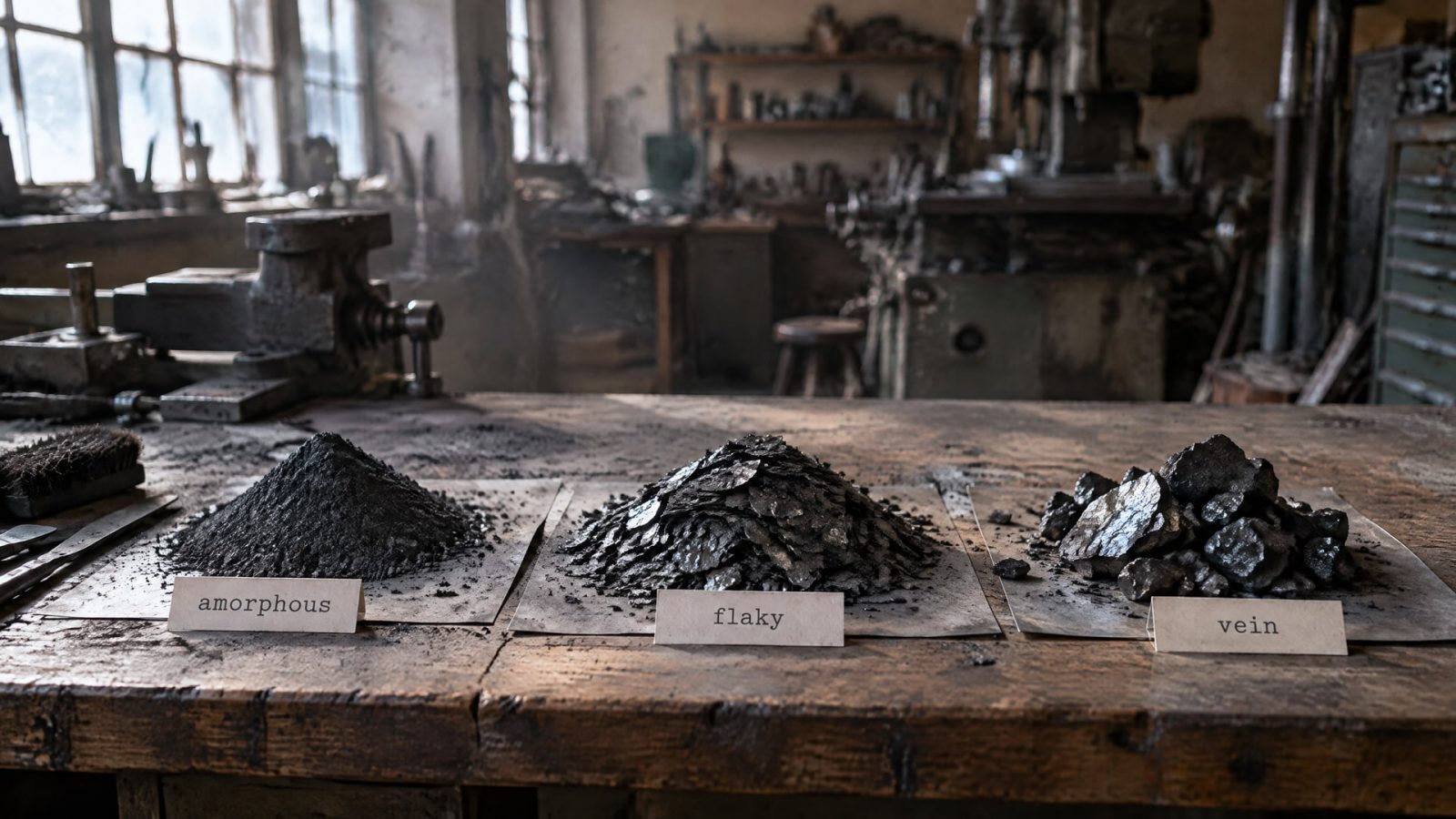

Природный графит подразделяют на аморфный, чешуйчатый и жильный.

Эти типы отличаются геологическим происхождением и структурой, поэтому сырье из разных источников может иметь неодинаковые чистоту, кристалличность и стабильность свойств. При выборе материала для порошковой детали такое различие важно учитывать наряду с паспортным содержанием углерода.

Для коммерческого природного графита приводят ориентировочные диапазоны содержания углерода: у аморфного около 70-90% C, у чешуйчатого 85-98% C, у жильного более 99%. Это диапазоны для типов сырья, а не гарантия характеристик конкретной партии. Например, две партии одного типа могут различаться по минеральным примесям и их распределению.

Происхождение графита влияет на его кристалличность и характер примесей. Геологическая история месторождения определяет не только тип сырья, но и возможную неоднородность минерального состава. Поэтому сравнение поставок только по проценту углерода не дает полной картины.

Для закупщика практический вывод прост: запросить данные по содержанию углерода и зольности недостаточно, если требуется повторяемость свойств детали. Следует также выяснить тип графита, способ его очистки, гранулометрические характеристики и стабильность показателей между партиями. Конкретные предельные значения нужно задавать исходя из состава материала и требований к детали, а не переносить с одной марки сырья на другую.

Как чистота графита влияет на свойства деталей

Графит снижает трение благодаря слоистой структуре: слои легко смещаются относительно друг друга.

В порошковых антифрикционных материалах он может выполнять функцию твердой смазочной составляющей, однако результат зависит не только от самого факта его присутствия. Важны количество графита, его распределение в матрице и свойства остальных компонентов.

Примеси способны изменить поведение материала при трении и повлиять на износ. Если в сырье присутствуют твердые минеральные включения, они могут работать как абразив. Неравномерное распределение примесей внутри партии также создает риск, что детали из разных участков одной поставки будут показывать неодинаковые результаты.

После флотации чистоту графита можно повысить примерно до 95%. Дополнительная химическая или термическая очистка позволяет получить более высокую чистоту, но нужный уровень зависит от назначения материала. Нет оснований считать, что максимально очищенное сырье автоматически даст лучший результат в любой композиции: его следует оценивать вместе с другими параметрами и в составе готовой детали.

Содержание графита в подшипниковых материалах может быть небольшим. Для стандартизированных материалов категории medium graphite bearing material приводится диапазон 0.5-1.8%. Эта величина показывает, что даже относительно малая доля добавки может быть функционально значимой. Переносить ее на все составы нельзя: оптимальное содержание зависит от матрицы, технологии изготовления и условий работы.

При увеличении доли графита в исследованном алюминиевом композите наблюдались снижение коэффициента трения и износа. Это подтверждает направление возможного эффекта, но не задает универсальную зависимость для других материалов. Если простое увеличение дозировки не дает нужной смазочной способности, причиной могут быть примеси, распределение частиц или ухудшение прочности композита.

Происхождение графита и стабильность партии

Происхождение графита связано с геологической историей месторождения и влияет на тип сырья, его кристалличность и состав примесей.

Поэтому одинаковое содержание углерода в двух спецификациях не означает, что графит будет одинаково работать в порошковой композиции. Для инженерной оценки важна совокупность характеристик, а для снабженца - их стабильность от поставки к поставке.

Природный графит может заметно различаться по свойствам в зависимости от источника и степени кристалличности. Особенно внимательно следует проверять сырье с низкой кристалличностью, для которого источники отмечают разброс характеристик. Если минералогические примеси распределены неравномерно, среднее значение по партии может не отражать особенности отдельных ее частей.

При сравнении поставщиков полезно вести сопоставимую запись параметров каждой партии:

• происхождение и тип графита: аморфный, чешуйчатый или жильный;

• содержание углерода и зольность по спецификации;

• сведения о минералогических примесях и их распределении;

• гранулометрические характеристики, если они заданы для материала;

• результаты оценки трения и износа в составе детали или композиции.

Одного паспорта сырья недостаточно, если готовая деталь должна сохранять повторяемое поведение при трении. Стабильность партии проверяют по нескольким показателям, а результаты сопоставляют с требованиями к изделию. Это особенно важно при смене месторождения, поставщика или способа очистки: даже при близком содержании углерода изменение структуры и примесей может повлиять на результат.

В закупочной спецификации стоит фиксировать именно те параметры, которые связаны с работой изделия. Если описать сырье только как «графит высокой чистоты», это не позволит однозначно оценивать изменения между поставками. Технические требования должны учитывать и химический состав, и эксплуатационный результат в конкретной порошковой композиции.

Как проводить триботестирование смазки и материала

Химический анализ графита помогает охарактеризовать сырье, но сам по себе не показывает, как будет работать самосмазывающаяся деталь.

Для этого проводят триботестирование смазки и материала в системе трения, близкой к реальной. Исследования композитов показывают, что эффект графита оценивают по изменению трения и износа, а не только по содержанию углерода.

В программу испытаний включают коэффициент трения и износ. Также оценивают микроструктуру материала и стабильность результатов между партиями. Такой подход помогает отличить эффект графита от влияния матрицы, технологии изготовления и неоднородности сырья.

Чтобы сравнение марок было корректным, образцы испытывают в одинаковых условиях. Иначе различия в результате могут быть связаны не с происхождением или чистотой графита, а с изменением условий испытания. Для практической оценки важно, чтобы режим отражал применение детали, а выводы относились к конкретной паре трения.

Что включить в программу испытаний

• Сравнение образцов из одинаковой матрицы с разными партиями или типами графита.

• Измерение коэффициента трения и оценку износа в одинаковых условиях.

• Анализ микроструктуры, чтобы проверить распределение графита и примесей.

• Повторение испытаний на партиях сырья, если нужно оценить стабильность результата.

Профильные стандарты помогают задать требования к конкретным материалам и изделиям. ASTM B438-08 служит примером спецификации для бронзовых порошковых подшипниковых материалов, в которой контролируют ключевые компоненты, включая графит. Это не универсальный стандарт на все виды графита и порошковых деталей, поэтому применимость документа сверяют с материалом и задачей.

Результат триботеста следует рассматривать вместе с механическими свойствами детали. Более низкое трение не компенсирует недостаточную прочность, а увеличение доли графита не всегда улучшает совокупные характеристики. Приемлемость состава устанавливают по требованиям изделия, а не по одному показателю испытаний.

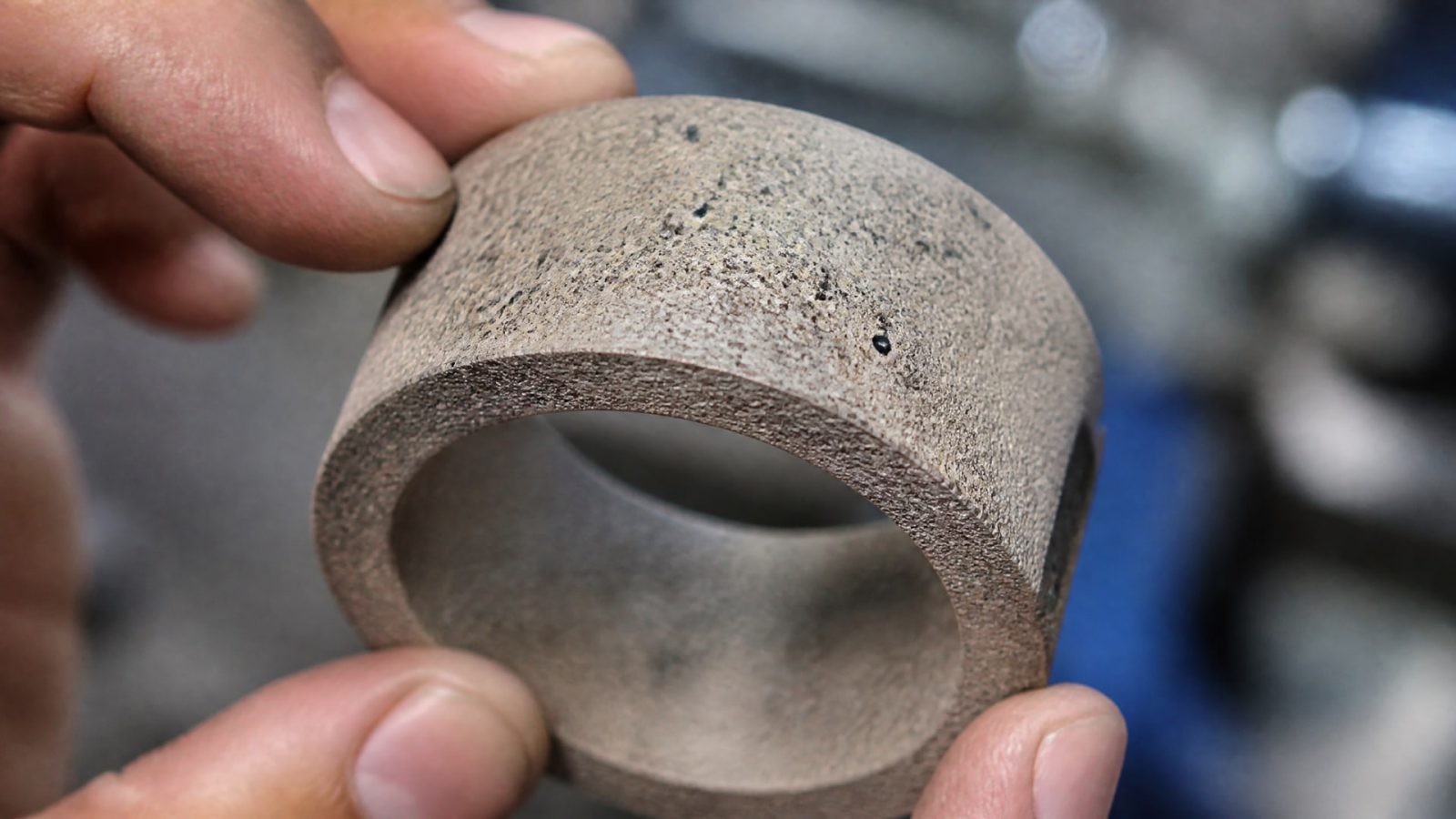

Выбор графита для порошковых антифрикционных материалов

Выбор начинают с условий работы детали и требований к готовому материалу.

Затем определяют, какие параметры графита должны контролироваться в сырье: содержание углерода, примеси, тип и кристалличность, а также гранулометрические характеристики, если они важны для состава. Такой порядок помогает не подменять функциональные требования одной цифрой из паспорта.

Для самосмазывающихся порошковых деталей обычно предпочтительно сырье с высокой чистотой и более высокой кристалличностью. Это связано с уменьшением количества абразивных примесей и более предсказуемым триботехническим поведением. Однако конкретное решение проверяют на составе детали: графит взаимодействует с матрицей, а чрезмерная пористость или загрязнение могут ухудшать механическую прочность.

В спецификации полезно разделять требования к сырью и к готовому изделию. Для сырья фиксируют подтверждаемые характеристики партии, а для детали - критерии трения, износа и прочности. При смене происхождения графита или способа очистки проводят повторную оценку: совпадение показателя углерода не доказывает эквивалентность материала.

Совет инженера

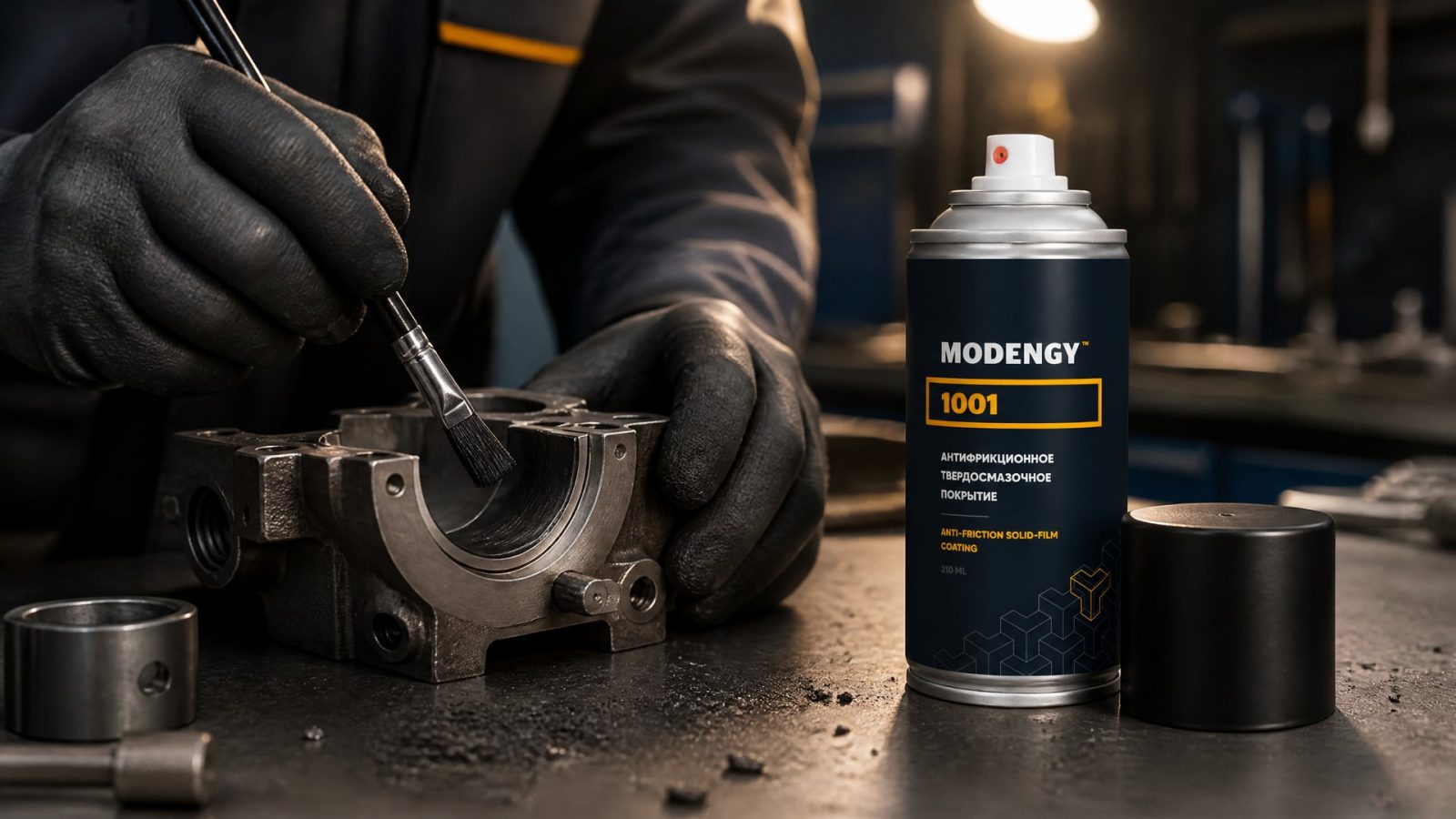

Сценарий: порошковая деталь содержит графит, но требуется дополнительно снизить трение и повысить долговечность в узле. Что сделали: в качестве дополнительного решения рассмотрели антифрикционное твердосмазочное покрытие MODENGY 1001, содержащее дисульфид молибдена и графит. Итог: покрытие можно оценивать как отдельный элемент системы трения, проверяя его совместимость и результат на конкретной детали; заданные условия испытаний не заменяют контроля состава порошкового материала.

Покрытие не устраняет необходимость подбирать чистоту и происхождение графита. Его применение имеет смысл оценивать вместе с конструкцией детали и режимом работы, а вывод делать по результатам испытаний. Так инженер сопоставляет свойства материала и дополнительной твердой смазки, не принимая их за взаимозаменяемые решения.

Часто задаваемые вопросы

Какой природный графит лучше подходит для самосмазывающихся деталей?

Универсально лучшего типа нет. Аморфный, чешуйчатый и жильный графит различаются по чистоте и кристалличности, но пригодность зависит также от примесей, морфологии частиц и матрицы. Сравнивать сырье следует в составе материала, оценивая трение, износ и стабильность механических свойств.

Достаточно ли выбрать графит с высоким содержанием углерода?

Нет. Содержание углерода не описывает полностью кристалличность, размер частиц и минеральные примеси. Кроме того, примеси могут распределяться неравномерно. Поэтому наряду с химическими показателями проверяют происхождение и стабильность партии, а пригодность материала подтверждают трибологическими испытаниями в условиях, близких к работе детали.

Можно ли компенсировать низкую чистоту увеличением доли графита?

Не всегда. Повышение доли графита может влиять на трение и износ, но примеси способны ухудшать износостойкость и прочность. Результат зависит от матрицы, распределения частиц и свойств сырья. Простое увеличение содержания графита не заменяет анализ состава и испытания готового материала.

Что важнее при выборе: происхождение или очистка графита?

Нужно учитывать оба фактора. Происхождение связано с типом и кристалличностью графита, а также с характером примесей. Очистка влияет на конечное содержание углерода и воспроизводимость свойств. Для выбора проверяют не только паспортный показатель, но и результаты испытаний конкретной партии в составе порошкового материала.

Заключение

Сравнение марок графита для самосмазывающихся порошковых деталей должно учитывать тип и происхождение сырья, содержание углерода, кристалличность, примеси и стабильность партии. Эти параметры связаны с трением, износом и прочностью, но ни один из них отдельно не гарантирует нужного результата. Пригодность подтверждают испытаниями готовой композиции, а не только анализом порошка.

Практический следующий шаг для инженера и закупщика - зафиксировать в спецификации проверяемые характеристики графита и критерии работы детали, затем испытать репрезентативные образцы партий в одинаковых условиях. При выборе требований к подшипниковому материалу также сверяются с применимыми профильными спецификациями, включая ASTM B438-08 для бронзовых порошковых подшипниковых материалов.
