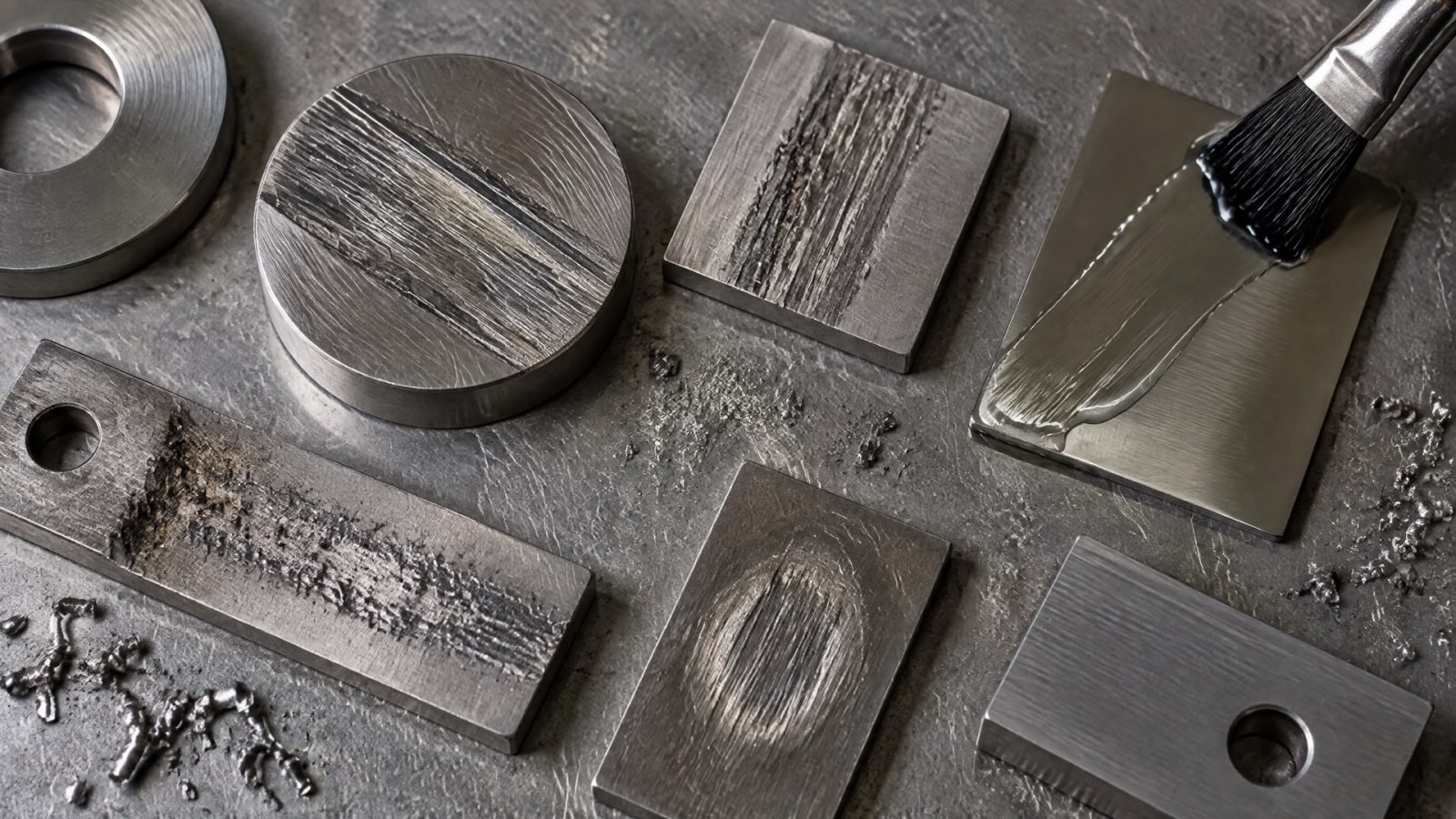

Образцы для испытаний узлов трения: как подобрать режимы и нагрузку

Режим триботехнических испытаний выбирают по условиям работы узла: учитывают материалы контактирующих деталей, тип контакта, наличие смазки, скорость скольжения, нагрузку и температуру. Универсального теста для всех пар трения нет. Чтобы результаты можно было сравнивать, важно задавать условия заранее и испытывать подготовленные по единой технологии образцы.

Статья полезна инженерам и техническим специалистам, которые планируют испытания узлов трения, а также закупщикам, которым нужно согласовать требования к образцам и методике. Разберем, как связать испытательный режим с задачей исследования, какие стандарты применяют для разных материалов и сколько образцов закладывать на один режим.

Как подобрать режимы испытаний для узлов трения

Подбор режимов испытаний начинают с описания реального узла.

Нужно установить, какие материалы образуют пару трения, как движутся поверхности, используется ли смазка и какие рабочие факторы требуется воспроизвести. Только после этого выбирают схему испытания и задают нагрузку, скорость скольжения и температуру. Испытание, которое просто создает высокое давление, не обязательно лучше отражает эксплуатационные условия.

Цель исследования также влияет на выбор методики. Если нужно сравнить материалы подшипников скольжения при граничной смазке, ISO 7148-1:2012 предназначен для оценки сочетания материал-контртело-смазка по трению и износу. Стандарт ориентирован на выбор материалов для повторяющейся или длительной работы при низкой скорости и непрерывном скольжении. Для полимерных подшипников применяют ISO 7148-2:2012: испытания проводят при заданных нагрузке, скорости скольжения и температуре, с применением смазки или без нее.

Перед испытанием полезно сформулировать, какой результат будет отвечать на исследовательский вопрос. Это могут быть сравнительные значения трения и износа, оценка несущей способности или поведение материала при ограниченной подаче смазки. В каждом случае методика должна соответствовать изучаемому механизму, а условия должны оставаться одинаковыми для сравниваемых образцов.

Какие параметры фиксировать

• Материалы образца и контртела, а также схему контакта.

• Скорость скольжения и приложенную нагрузку.

• Температуру и условия смазки: испытание проводят со смазкой или без нее.

• Подготовку и геометрию образцов, чтобы результаты разных повторов были сопоставимы.

Если требуется приблизить лабораторный тест к работе узла, в первую очередь сопоставляют именно эти условия. Затем выбирают подходящий стандарт и уточняют параметры, которые он задает. Не следует переносить численные значения нагрузки или скорости из одной методики в другую без проверки: доступные стандарты описывают разные материалы и схемы контакта.

Какие стандарты применяют для образцов для испытаний

Стандарт выбирают по материалу, смазке и типу контакта, а не только по названию оборудования.

Для металлических материалов подшипников скольжения при граничной смазке используют ISO 7148-1:2012. Для полимерных подшипников предусмотрен ISO 7148-2:2012, который охватывает испытания при заданных нагрузке, скорости скольжения и температуре, как со смазкой, так и без нее. Эти методы помогают получать воспроизводимые данные для определенных сочетаний материалов и условий.

Для антифрикционных порошковых материалов применяют ГОСТ 26614-85. В нем триботехнические свойства оценивают при трении с ограниченной подачей смазки: измеряют, как износ и сила трения зависят от скорости скольжения и силы нагружения. По результатам вычисляют интенсивность изнашивания и коэффициент трения. Геометрия образца должна соответствовать установленной стандартом, а способ отбора образцов указывают в нормативно-технической документации на конкретный материал или изделие.

Метод выбирают и по тому, что именно испытывают. ISO 19291:2016 описывает высокочастотные линейно-колебательные испытания смазок в контакте ball-on-disk для оценки трения, износа, несущей способности и EP-свойств. Для оценки трибологического поведения и относительного срока службы жидкой смазки предусмотрен ASTM F2661: условия включают скорость, контактное напряжение Герца, материалы, температуру и атмосферу. Для схемы pin-on-disk в качестве опорных методов применяют ASTM G99, ASTM G133 и ASTM F732.

Как соотнести задачу и метод

Стандарты нельзя механически объединять в одну процедуру. Например, результаты сухого испытания и испытания со смазкой нельзя напрямую трактовать как сопоставимые без оговорок: условия и механизмы изнашивания различаются. Сначала определяют цель, затем подбирают применимый метод и проверяют, что его требования подходят к материалам и геометрии пары.

Отбор образцов для испытаний: количество и подготовка

Достоверность результата зависит не только от стенда и нагрузки.

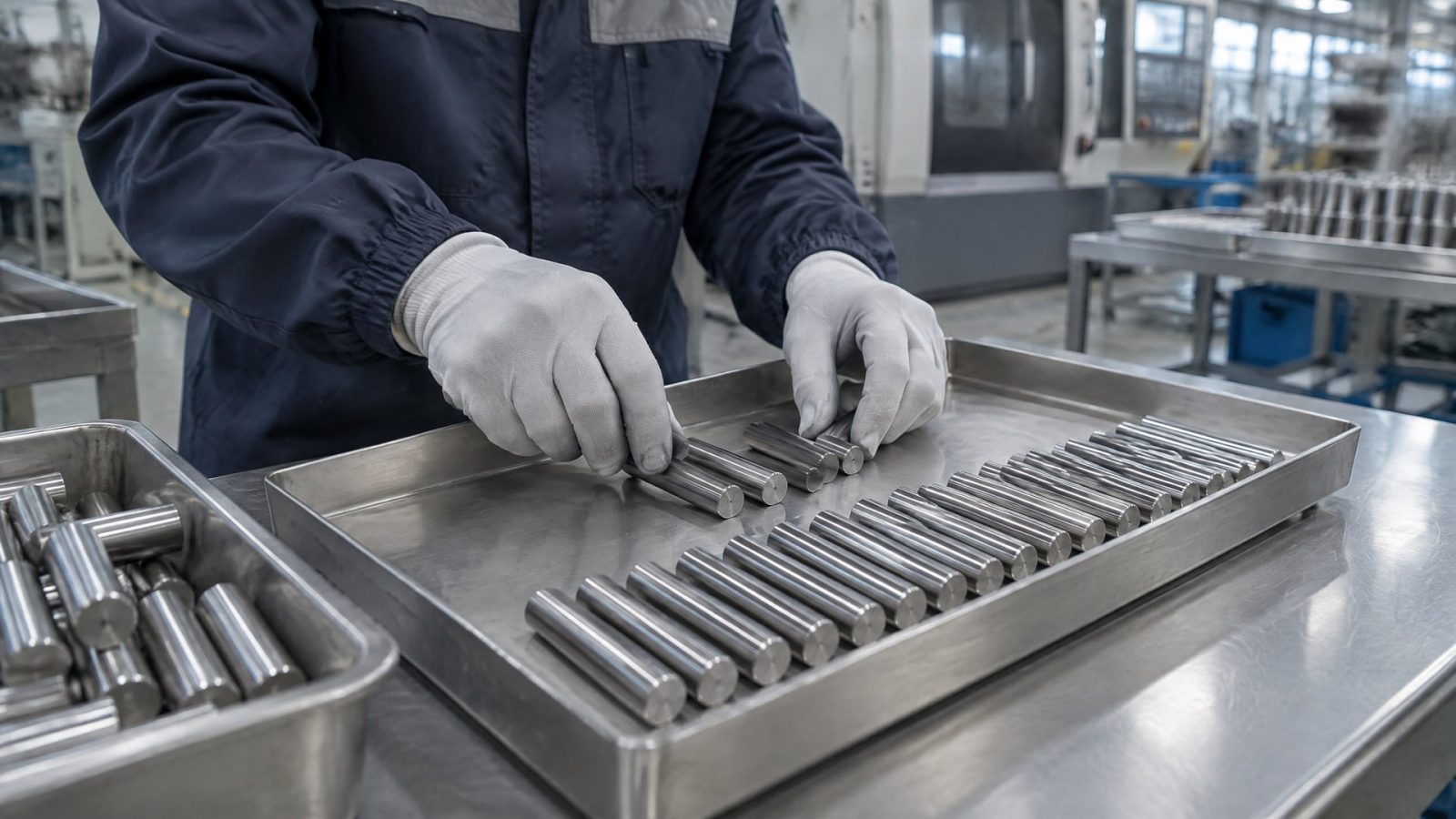

Если образцы различаются по материалу или технологии изготовления, нельзя уверенно приписать разницу в трении или износе выбранному режиму. Для одной серии образцы должны быть изготовлены из материала одной марки и одной плавки, по единой технологии. Различия по твердости должны оставаться в пределах не более ±HB 10 или ±HRC 1.

В одном режиме по описанной российской методике испытывают не менее пяти одинаковых по форме и размерам образцов от партии материала. Это позволяет оценивать серию, а не опираться на единичный результат. Количество образцов следует согласовать при планировании испытаний: если для конкретной методики стандарт устанавливает собственные требования, руководствуются ими.

Что проверить до испытания

• Соответствует ли материал образцов одной марке и одной плавке.

• Изготовлены ли образцы по единой технологии и имеют ли одинаковую геометрию.

• Укладываются ли различия по твердости в пределы не более ±HB 10 или ±HRC 1.

• Подготовлено ли не менее пяти образцов на один режим, если применяется указанная российская методика.

• Зафиксированы ли способ отбора и требования к образцам в документации на материал или изделие.

Для испытаний по ГОСТ 26614-85 важны форма и размеры: они должны соответствовать геометрии, установленной стандартом. Сам способ отбора образцов прописывают в нормативно-технической документации на конкретный материал или изделие. Кроме того, ГОСТ 26614-85 указывает, что образцы не должны быть предварительно пропитаны смазочными или другими жидкостями, если методика не задает иное.

Требования к подготовке зависят от метода. Поэтому перед изготовлением партии сверяют геометрию и состояние образцов с выбранной методикой, а не переносят параметры из другой схемы испытания. Это особенно важно, когда результаты будут использовать для сравнительной оценки материалов, покрытий или стабильности свойств партии.

Как учитывать нагрузку, скорость и наличие смазки

Нагрузку и скорость рассматривают совместно.

ГОСТ 26614-85 предусматривает оценку зависимости износа и силы трения от скорости скольжения и силы нагружения. ISO 7148-2:2012 также задает испытания полимерных материалов при определенных нагрузке, скорости скольжения и температуре. Поэтому выбор одного «максимального» значения нагрузки не заменяет подбора режима: изменение скорости или температуры меняет условия сравнения.

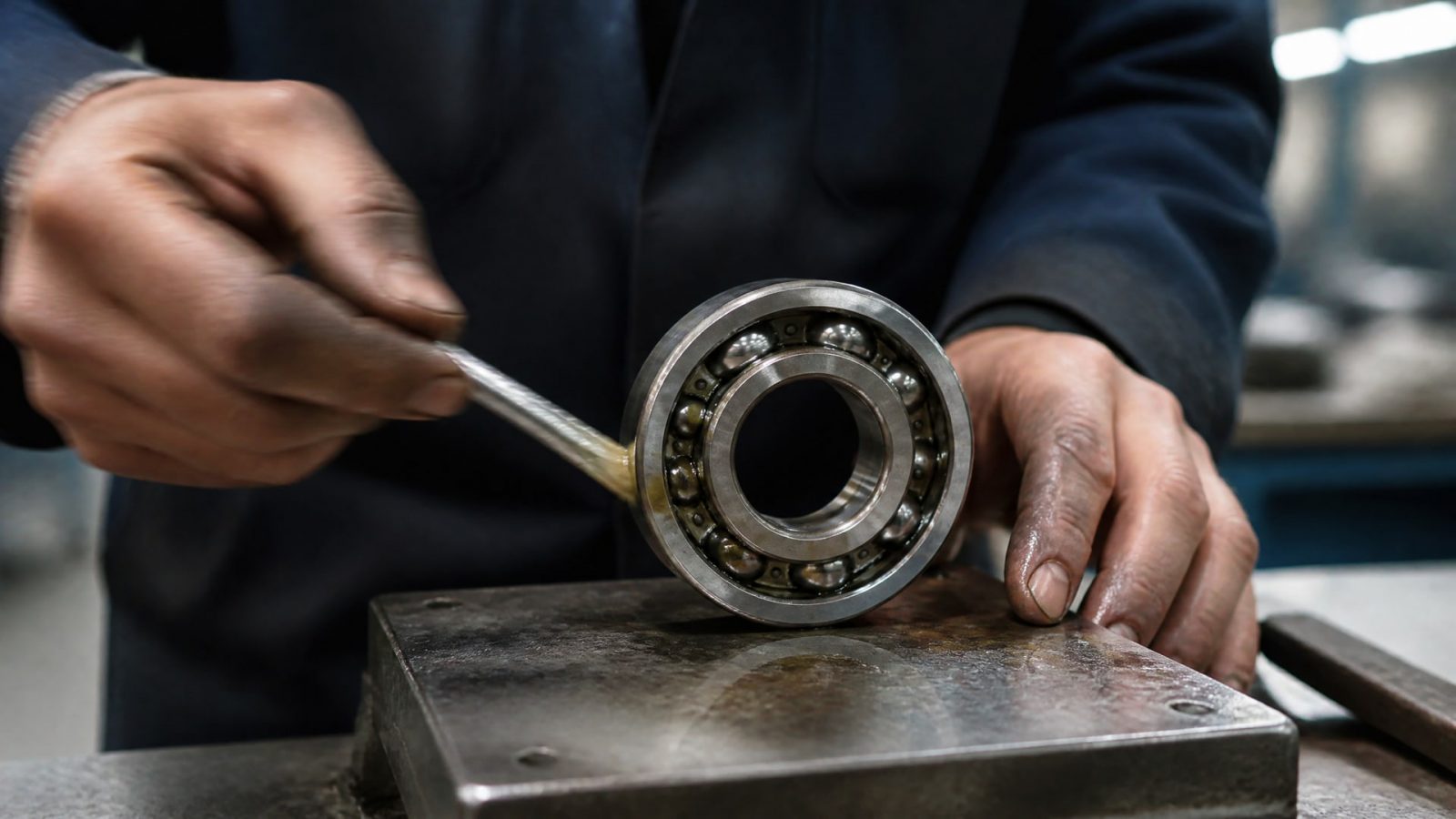

Если в узле предусмотрена смазка, ее наличие должно быть частью описания режима. ISO 7148-2:2012 включает испытания полимерных материалов как со смазкой, так и без нее. ГОСТ 26614-85 рассматривает трение при ограниченной подаче смазки. Эти условия отвечают на разные вопросы, поэтому смешивать результаты в одном выводе без пояснения нельзя.

Для смазочных материалов выбирают метод, который соответствует механизму нагружения. ISO 19291:2016 применяют для линейно-колебательных испытаний в контакте ball-on-disk, когда оценивают трение, износ или несущую способность смазки. ASTM F2661 предназначен для оценки трибологического поведения и относительного срока службы жидкой смазки на стандартном образце при заданных условиях. Результаты этих методов нельзя напрямую подменять данными испытаний подшипникового материала по ISO 7148.

Как не исказить сравнение

В сравнительной серии сохраняют неизменными параметры, которые не являются предметом исследования. Если проверяют влияние нагрузки, остальные условия оставляют фиксированными; если исследуют скорость, не меняют одновременно материал, смазку и температуру. Такой план позволяет связывать изменение результата с выбранным фактором, а не с несколькими переменными сразу.

До начала работ стоит составить матрицу режимов: указать, какие значения нагрузки и скорости будут сравниваться, какие образцы используются и какая смазка предусмотрена. Конкретные численные значения выбирают по рабочим условиям узла и применимой методике. В источниках нет универсального диапазона нагрузки или скорости для всех испытаний, поэтому такие параметры нельзя назначать без привязки к задаче и стандарту.

Образец для испытаний графита и других материалов

Геометрия образца должна соответствовать выбранной методике.

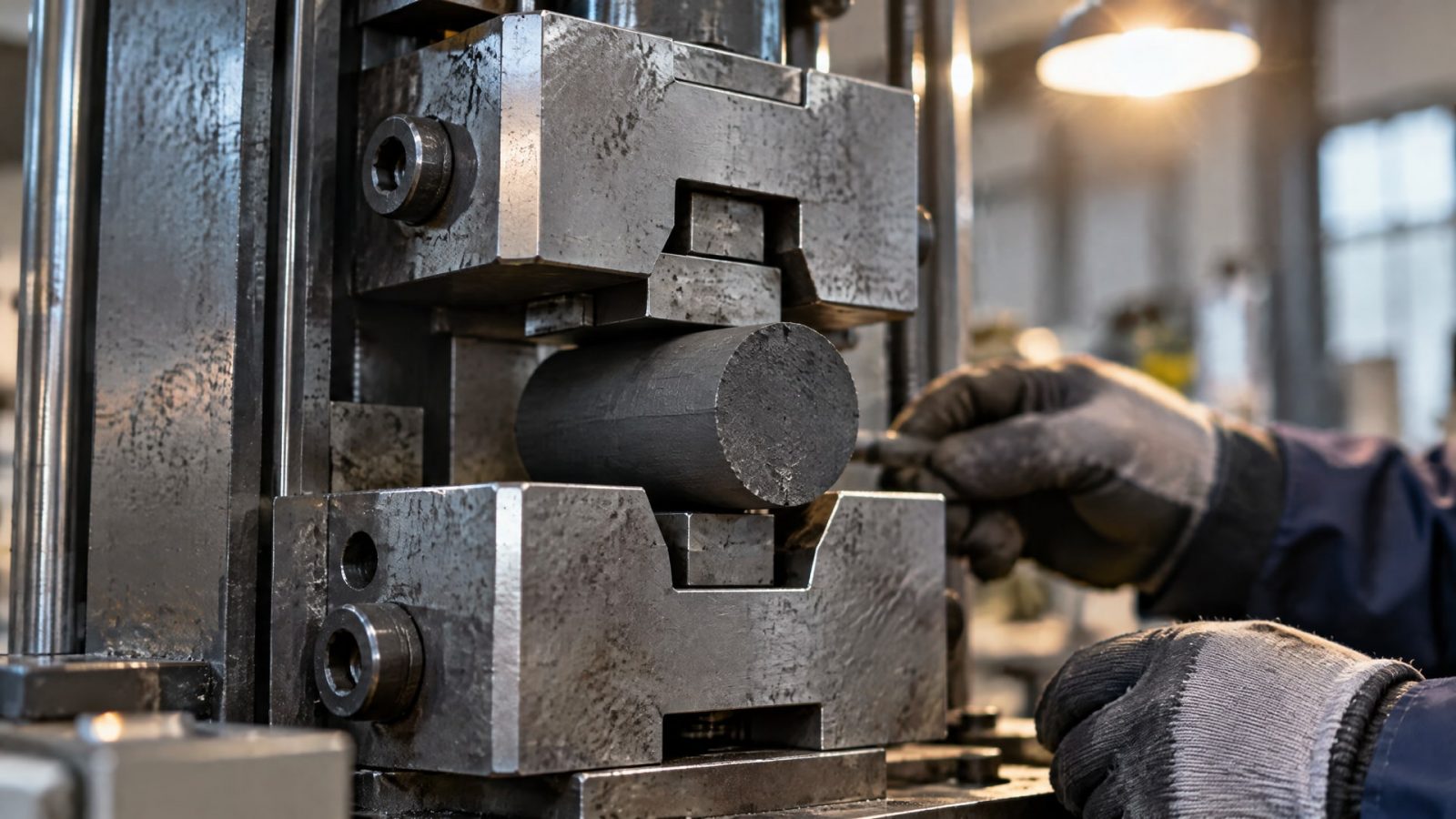

Для графитовых образцов в методе C1259 указана применимость к образцам с круглым и прямоугольным сечением. Это не означает, что любую форму можно использовать в любом испытании: тип сечения согласуют со стандартом и схемой контакта заранее. Если геометрия не подходит методике, результаты могут оказаться несопоставимыми с данными, полученными по установленной процедуре.

Понятие «графит антифрикционный» само по себе не задает режим испытания. Нужно определить, проверяют ли материал образца, сочетание материалов в паре или работу смазки. Для подшипниковых материалов действуют соответствующие методы ISO 7148, для порошковых антифрикционных материалов - ГОСТ 26614-85, а выбор других схем зависит от задачи и типа контакта.

Совет инженера

Сценарий: в узле есть графитовые элементы, а задача испытания связана с работой контакта в присутствии смазки. Что сделать: провести отдельную серию для смазанного режима, заранее зафиксировав материал образца, контртело, нагрузку и скорость; при оценке графитового материала не смешивать этот результат с сухим испытанием. Для такого сценария может быть уместна EFELE Графитовая смазка: она предотвращает схватывание и заедание. Итог: вывод относится к заданной паре и режиму, а не переносится автоматически на сухое трение или другую смазку.

Для сравнения образцов продукции, покрытий или материалов важно сохранять единую подготовку и одинаковые условия испытания. Лабораторные испытания первой категории, описанные в российском источнике по оценке триботехнических свойств, применяют для сравнительной оценки материалов и покрытий, контроля стабильности свойств и получения исходных данных для расчетов. Такой подход полезен, когда нужен не единичный показатель, а сопоставление вариантов при фиксированных условиях.

Часто задаваемые вопросы

Сколько образцов нужно для испытаний на одном режиме?

В описанной российской методике для одного режима от партии материала испытывают не менее пяти образцов одинаковой формы и размеров. Для конкретной процедуры дополнительно проверяют требования выбранного стандарта. Все образцы серии должны быть изготовлены из материала одной марки и одной плавки по единой технологии.

Как выбрать образец для испытаний по ГОСТ 26614-85?

По ГОСТ 26614-85 форма и размеры образца должны соответствовать геометрии, установленной стандартом. Способ отбора указывают в нормативно-технической документации на конкретный материал или изделие. Предварительная пропитка образцов смазочными или другими жидкостями не допускается, если методика не предусматривает иное.

Можно ли сравнивать результаты сухих испытаний и испытаний со смазкой?

Без оговорок - нет. ISO 7148-2:2012 предусматривает испытания полимерных материалов как со смазкой, так и без нее, а ГОСТ 26614-85 рассматривает трение при ограниченной подаче смазки. Условия влияют на характер взаимодействия поверхностей, поэтому режимы описывают отдельно и не объединяют в один вывод без учета различий.

Как испытывают графитовые образцы?

Для графитовых образцов метод C1259 применим к образцам с круглым и прямоугольным сечением. Перед испытанием форму согласуют с выбранной методикой. Дополнительно определяют, оценивают ли сам материал, пару трения или смазку: от этого зависит выбор стандарта и режима.

Заключение

Образцы для испытаний и режимы подбирают вместе: сначала определяют задачу, материалы пары и условия контакта, затем выбирают методику и задают нагрузку, скорость, температуру и наличие смазки. Для сопоставимых результатов выдерживают единую подготовку, геометрию и технологию изготовления образцов, а количество повторов сверяют со стандартом. Максимальная нагрузка сама по себе не делает испытание показательнее.

Следующий шаг для инженера - описать рабочую пару и цель исследования, затем сверить геометрию образцов и параметры режима с применимым стандартом. Закупщику стоит запросить у лаборатории требования к материалу, способу отбора и количеству образцов до оформления заказа: это поможет согласовать спецификацию и избежать повторной подготовки партии.
