Сравнительные триботехнические испытания антифрикционных материалов на основе бронзографита

Сравнить антифрикционные материалы на основе бронзографита корректно можно только при одинаковых условиях испытаний. Важно оценивать не один коэффициент трения, а также износ, склонность к заеданию и стабильность результата при заданных нагрузке, скорости, температуре и влажности. Для металлических материалов подшипников скольжения при граничной смазке ориентиром служит ISO 7148-1:2025.

Статья будет полезна инженерам, техническим специалистам и закупщикам, которым нужно выбрать материал для узла трения или сопоставить результаты лабораторных тестов. Разберем, какие свойства бронзографита учитывать, как организовать методику триботехнических испытаний и почему лабораторный результат нельзя автоматически переносить на эксплуатацию.

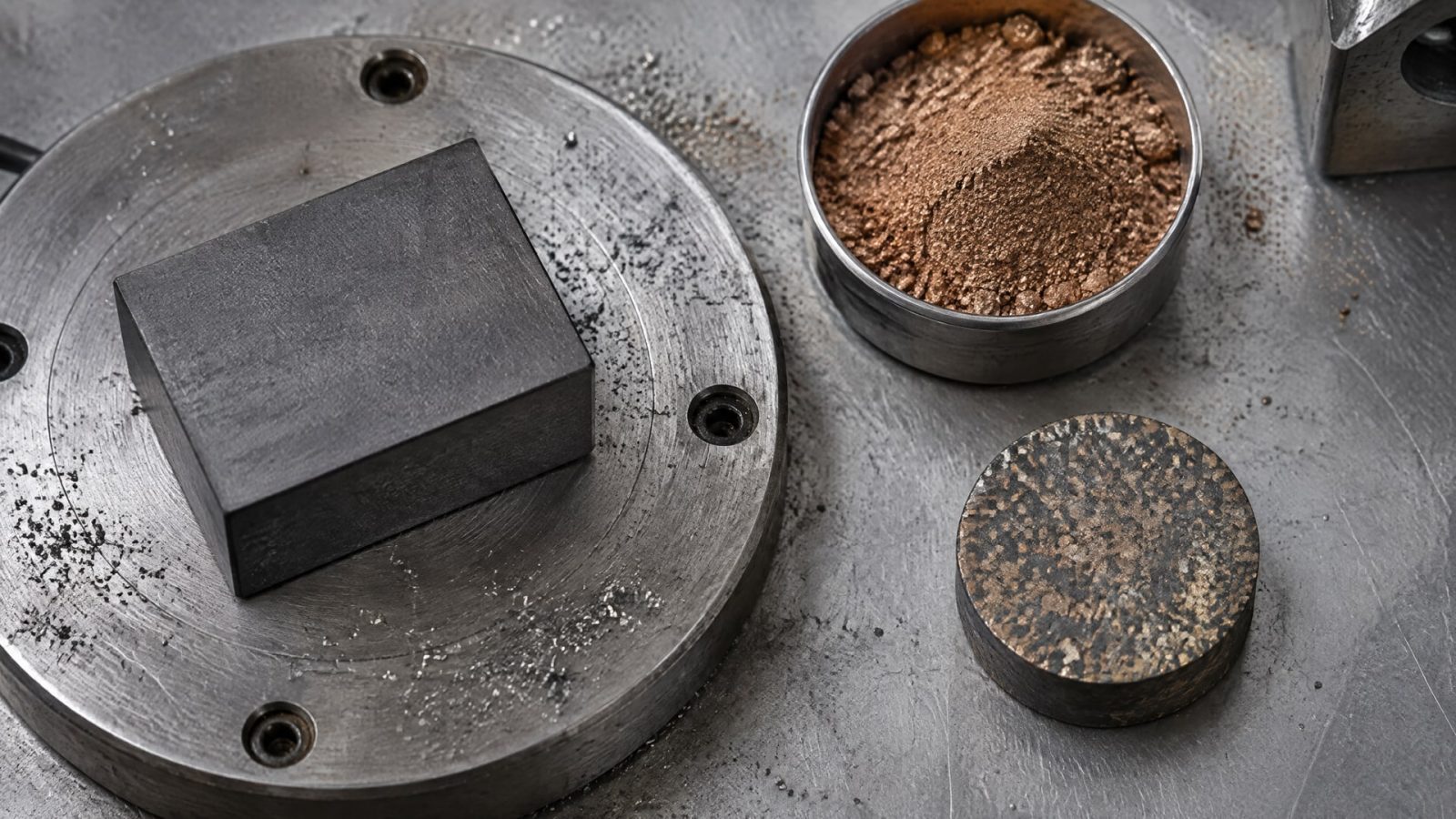

Бронзографит: свойства и требования к антифрикционным материалам

Бронзографит относят к металлическим антифрикционным материалам, которые оценивают по работе в паре трения.

Само название не дает достаточной информации для выбора: результат зависит от состава и структуры конкретного материала, поверхности контртела и условий контакта. Поэтому данные по одному образцу нельзя считать универсальной характеристикой всех бронзографитовых материалов.

К свойствам антифрикционных материалов, важным для инженерной оценки, относятся коэффициент трения, износостойкость и склонность к заеданию. Для узла, работающего при граничной смазке, также важно проверить, сохраняет ли пара трения приемлемое поведение в заданном режиме. Выбор по единственному показателю может привести к ошибке: низкий коэффициент трения не означает автоматически, что износ будет небольшим или работа останется стабильной.

Графит используют как твердый смазочный компонент, но его действие зависит от условий. Для графита при обычной влажности и комнатной температуре в обзоре приводится коэффициент трения 0,1-0,3. В вакууме он может возрастать до 0,4-0,5. В другом обобщении указано, что ниже 100 °C коэффициент трения графита может составлять около 0,1, а при повышении температуры до 230 °C - находиться в диапазоне 0,1-0,4. Эти значения относятся к графиту в рассмотренных условиях, а не к любому бронзографиту.

При сравнении материалов следует проверять весь набор требований к антифрикционным материалам:

• устойчивость к износу и заеданию;

• поведение при заданной нагрузке и скорости скольжения;

• стабильность показателей при рабочей температуре и влажности;

• результат в конкретной паре трения и по выбранной схеме испытания.

Такой подход помогает отличить показатель, полученный в отдельном лабораторном режиме, от характеристики, значимой для реального узла.

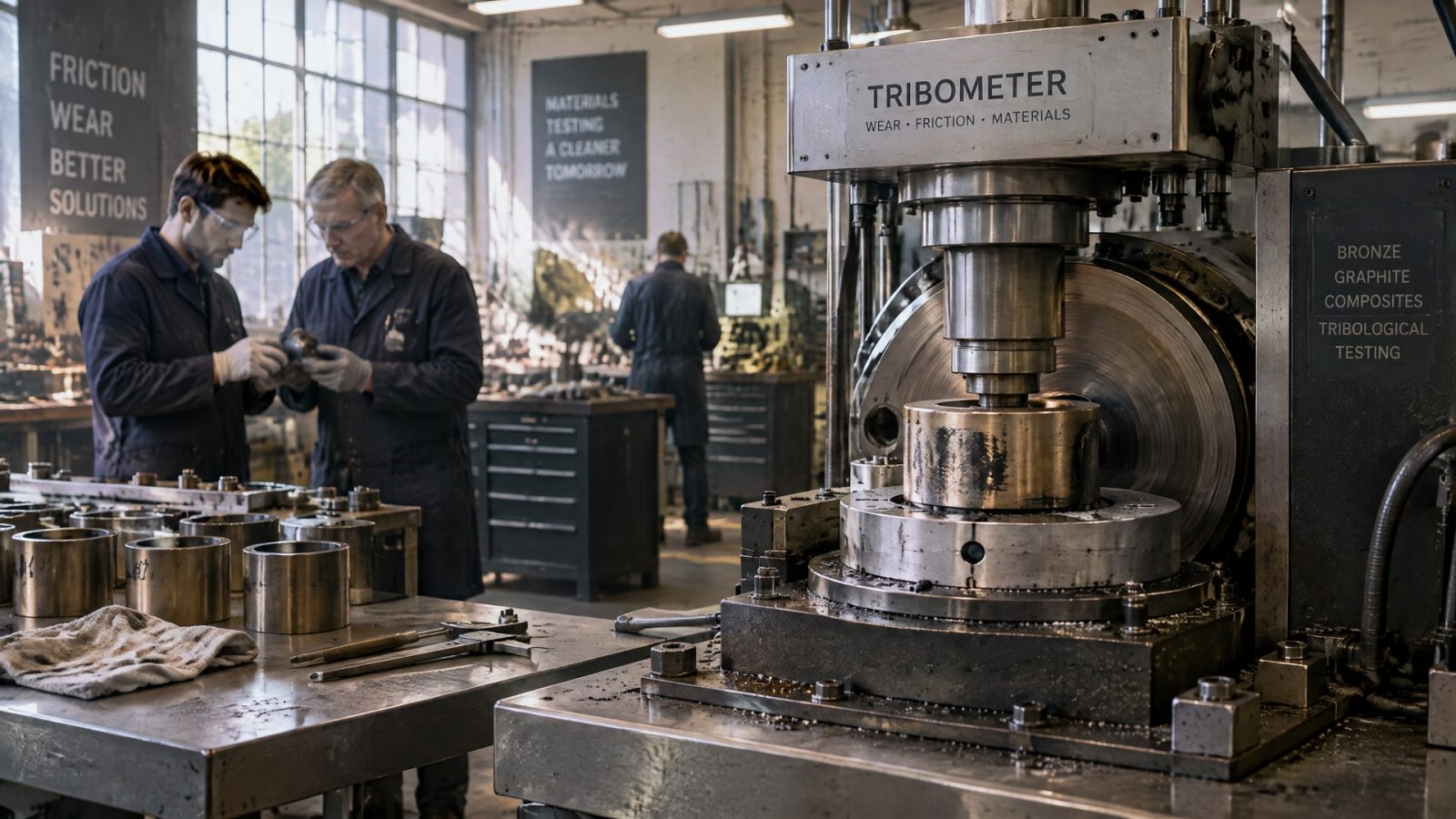

Методика триботехнических испытаний бронзографита

Для сравнения металлических материалов подшипников скольжения при граничной смазке применяют подход ISO 7148-1:2025.

Стандарт предназначен для сопоставления поведения материалов по трению и износу. Его задача не в том, чтобы объявить один материал лучшим для любых условий, а в том, чтобы сравнить комбинации материалов в установленной испытательной схеме.

Перед тестом фиксируют параметры, способные повлиять на результат: нагрузку, скорость скольжения, температуру, влажность, шероховатость контртела и схему испытания. Для каждого образца условия должны быть одинаковыми. Если, например, меняются влажность или скорость, различие коэффициентов трения уже нельзя уверенно связать только с материалом.

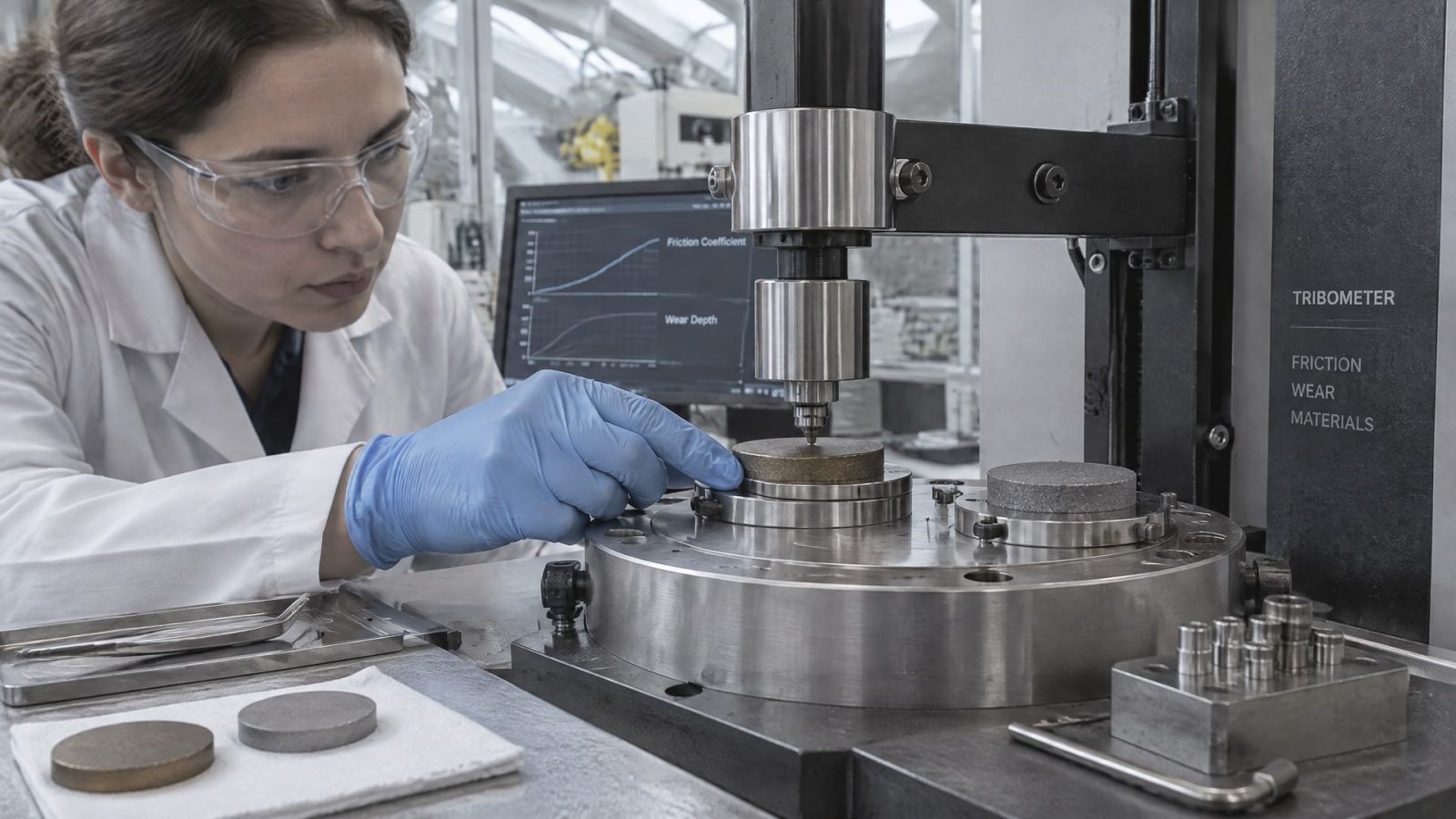

В лабораторных исследованиях графитсодержащих материалов используют схему pin-on-disc и близкие варианты. В одной из описанных работ испытания проходили при нагрузке 38,3 Н и скорости 0,34 м/с; влажность составляла 50 ± 2 %, температура - 20 ± 2 °C. Это пример конкретного режима, а не готовая универсальная методика для любого бронзографита. Параметры теста выбирают с учетом задачи сравнения и условий работы узла.

В протоколе полезно разделять исходные условия и полученные результаты. Указывают испытательную схему, параметры контакта, измеренный коэффициент трения и оценку износа. Если изучают стойкость к заеданию, этот показатель также рассматривают отдельно, а не заменяют им измерение трения. Только полный набор данных позволяет понять, за счет чего один образец показал преимущество.

ISO 7148-2:2026 относится к испытаниям полимерных материалов подшипников скольжения. Его можно рассматривать как ориентир по структуре методологии, но он не предназначен непосредственно для оценки бронзографита. Для металлических материалов релевантен ISO 7148-1:2025.

Как сравнивать два антифрикционных материала

Сравнение двух антифрикционных материалов начинают с постановки задачи: для какого узла и режима нужен результат.

Если проверяют бронзографит для подшипника скольжения, важно воспроизвести значимые условия контакта, а не ограничиваться произвольным лабораторным режимом. При этом образцы испытывают в одной схеме и при одинаковых параметрах.

Результаты удобно сводить в таблицу. В ней должны быть не только итоговые значения, но и условия их получения. Это снижает риск принять различие режимов за преимущество одного материала.

Особое внимание уделяют содержанию графита. Представление «чем больше графита, тем ниже трение» не подтверждается как универсальное правило. В исследованиях графитсодержащих композитов отмечено, что увеличение содержания графита может снижать коэффициент трения, но при избытке эффект способен ухудшаться. В работе по композитным покрытиям на эпоксидной основе добавление 10-30 % масс. наполнителя снижало коэффициент трения примерно на 40-50 % относительно ненаполненной смолы. Эти цифры относятся к эпоксидным композитам, а не к бронзографиту, поэтому переносить их на металлический материал нельзя.

Итог сравнения должен учитывать баланс показателей. Если один образец показывает меньшее трение, но больше изнашивается или чаще склонен к заеданию в заданных условиях, одного значения коэффициента недостаточно для обоснования выбора.

Коэффициент трения графита и влияние условий испытания

Коэффициент трения графита нельзя рассматривать как постоянную величину, не зависящую от среды.

В обзорах указывается, что при обычной влажности и комнатной температуре его типичный диапазон составляет 0,1-0,3. В вакууме значение может повышаться до 0,4-0,5. Поэтому испытание в одной атмосфере не дает оснований прогнозировать поведение материала в другой.

Влияние температуры также связано с условиями контакта. Для графита приводится значение около 0,1 при температуре ниже 100 °C; при нагреве до 230 °C диапазон может расширяться до 0,1-0,4. Это показывает, почему в протоколе необходимо указывать температуру, а в заключении - ограничивать выводы условиями, в которых получены данные. Приведенные диапазоны не следует воспринимать как характеристики любого бронзографитового материала.

На результат влияют не только температура и влажность, но и структура материала, нагрузка, скорость скольжения и контртело. В лабораторных работах применяют, в частности, схему pin-on-disc; отдельное исследование проводилось при 38,3 Н, 0,34 м/с, влажности 50 ± 2 % и температуре 20 ± 2 °C. Если параметры сравниваемых тестов различаются, прямое сопоставление чисел становится ненадежным.

Для практической оценки результаты лабораторного теста сопоставляют с условиями эксплуатации узла. Такой перенос требует оговорок: лаборатория моделирует определенную пару трения и заданный режим, тогда как фактическая работа может отличаться по нагрузке, скорости, температуре и влажности. Поэтому вывод о применимости бронзографита делают не по одному коэффициенту, а по комплексу испытаний и соответствию заданным условиям.

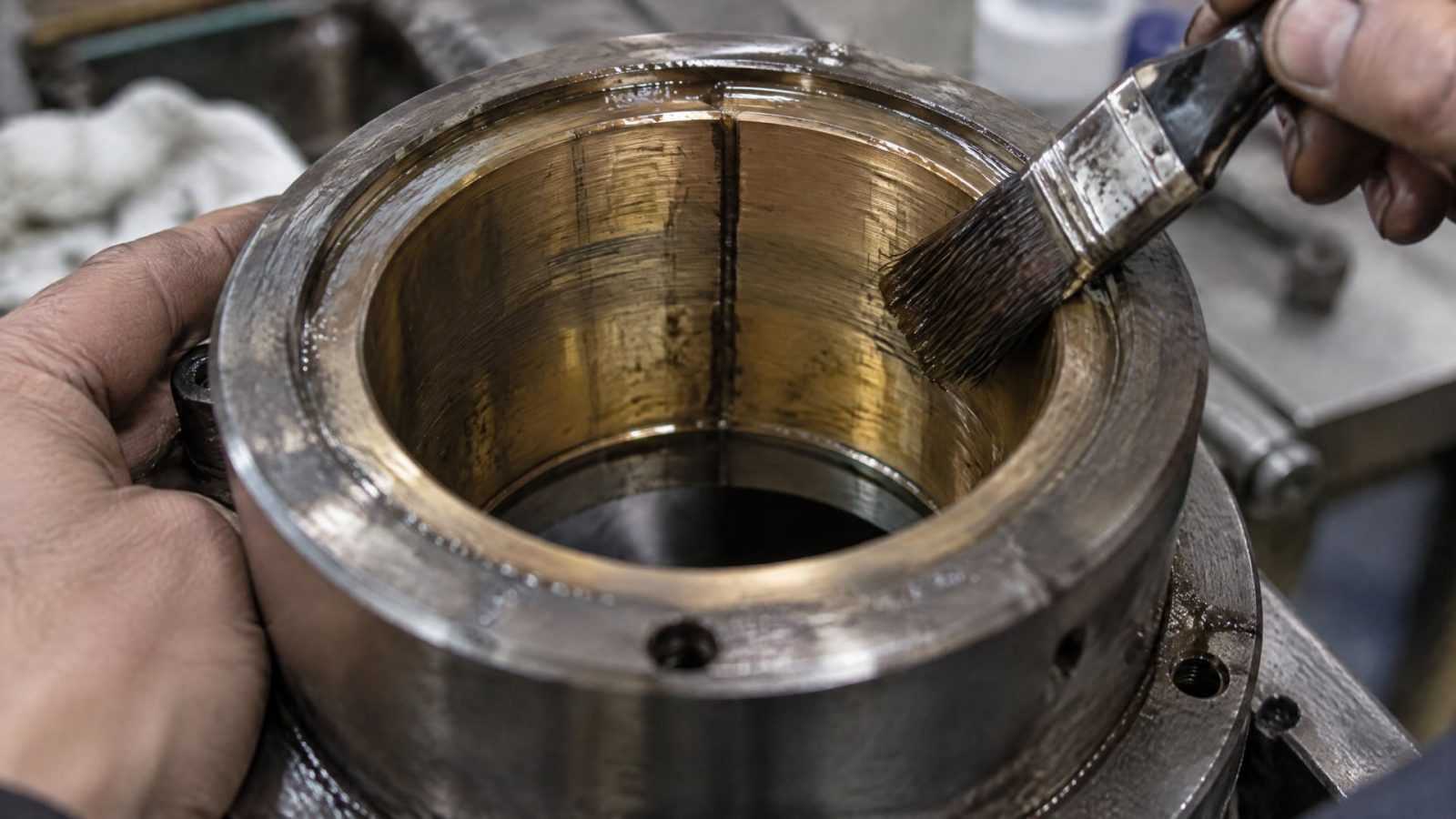

Применение антифрикционных материалов и интерпретация результатов

Применение антифрикционных материалов выбирают по условиям работы узла, а не только по названию материала.

Для бронзографита важно понять, в какой паре трения он будет работать и какие режимы необходимо воспроизвести при проверке. Сравнительные испытания помогают отсеять неподходящие варианты, но сами по себе не заменяют оценки соответствия конкретному применению.

В исследованиях бронзографита с серосодержащей фазой введение графита и модификация поверхности повышали стойкость к заеданию и снижали коэффициент трения. Испытания проходили в сухих условиях на специализированной установке. Это подтверждает возможность улучшить отдельные трибологические показатели, но не позволяет без дополнительных данных установить поведение материала в иных средах или режимах.

При чтении отчета инженер или закупщик проверяет, одинаковыми ли были условия для сравниваемых образцов. Также важно выяснить, какие именно показатели измеряли: только коэффициент трения или также износ и склонность к заеданию. Если данных о влажности, температуре, нагрузке, скорости и контртеле нет, область применимости результата остается неясной.

Практический порядок оценки можно построить так:

• определить условия работы узла и требуемые показатели;

• выбрать сопоставимую испытательную схему;

• зафиксировать режимы контакта и характеристики контртела;

• сравнить коэффициент трения, износ и склонность к заеданию;

• ограничить вывод условиями проведенных испытаний.

Для металлических материалов подшипников скольжения при граничной смазке методической основой служит ISO 7148-1:2025. ISO 7148-2:2026 относится к полимерным материалам и не заменяет стандарт для бронзографита. Такое разграничение важно при подготовке технического задания на испытания и оценке лабораторного отчета.

Часто задаваемые вопросы

Антифрикционные материалы - это какие?

Это материалы, предназначенные для работы в узлах трения с учетом требований к трению и износу. Бронзографит рассматривают как металлический антифрикционный материал. При выборе оценивают не только коэффициент трения, но и износ, склонность к заеданию и стабильность поведения в заданных условиях.

Какой коэффициент трения у графита?

Единого значения нет: оно зависит от среды и условий контакта. Для графита при обычной влажности и комнатной температуре приводится диапазон 0,1-0,3, а в вакууме - 0,4-0,5. Эти значения не следует автоматически считать коэффициентом трения конкретного бронзографита.

Какая методика триботехнических испытаний подходит для бронзографита?

Для сравнения металлических материалов подшипников скольжения при граничной смазке применяют подход ISO 7148-1:2025. Чтобы результаты были сопоставимы, для образцов задают одинаковые нагрузку, скорость, температуру, влажность, шероховатость контртела и испытательную схему.

Можно ли перенести результат лабораторного теста на реальную эксплуатацию?

Только с учетом различий между тестом и рабочими условиями. На результат влияют нагрузка, скорость скольжения, температура, влажность и пара трения. Лабораторный коэффициент трения характеризует конкретный режим испытания, поэтому его сопоставляют с условиями эксплуатации, а не используют как универсальную оценку материала.

Заключение

Сравнительные триботехнические испытания помогают выбрать бронзографит по совокупности характеристик: трению, износу и склонности к заеданию. Для металлических материалов подшипников скольжения при граничной смазке ориентируются на ISO 7148-1:2025, а результаты трактуют только в пределах испытанных условий. Коэффициент трения графита зависит от влажности, температуры и среды, поэтому одного числа для прогноза недостаточно.

Следующий шаг для инженера - зафиксировать режим работы узла и составить программу сопоставительных испытаний с одинаковыми параметрами для всех образцов. В техническом задании указывают нагрузку, скорость, температуру, влажность, шероховатость контртела и показатели оценки, включая износ и склонность к заеданию.
