Толщина слоя покрытия и боковой зазор в червячной передаче

Покрытие на рабочих поверхностях червячной передачи может уменьшить боковой зазор: оно увеличивает эффективную толщину червяка или колеса. Если слой нанесен на обе сопрягаемые поверхности, его вклад в уменьшение зазора ориентировочно равен сумме толщин обоих слоев. Поэтому толщину покрытия важно учитывать при проектировании, нанесении и контроле сборки.

Статья полезна инженерам, техническим специалистам и снабженцам, которые выбирают твердосмазочное покрытие или анализируют люфт червячной передачи. Разберем, от чего зависит боковой зазор редуктора, как оценить влияние покрытия и какие параметры стоит зафиксировать в документации.

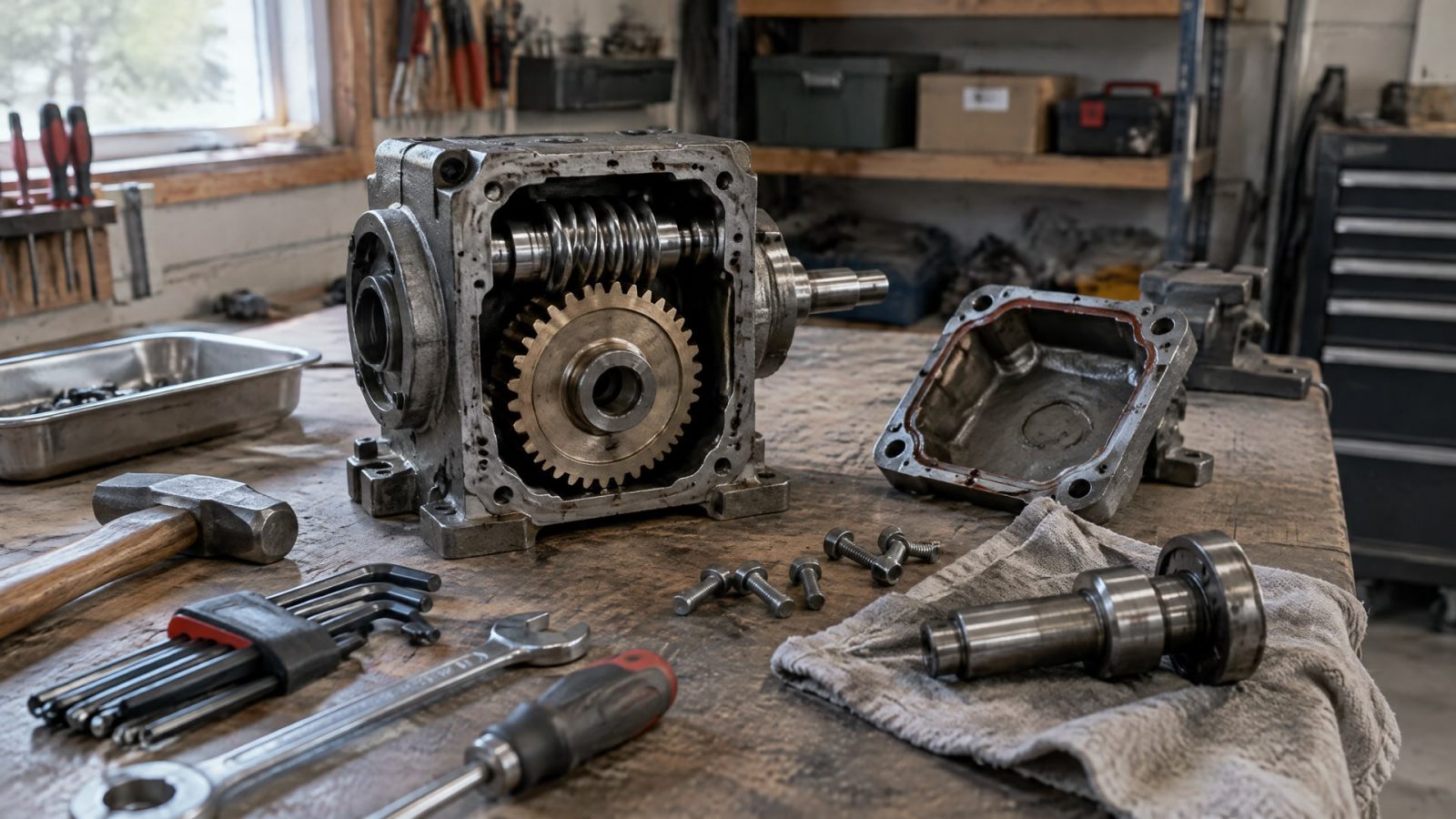

От чего зависит боковой зазор редуктора

Боковой зазор - это промежуток между нерабочими боковыми поверхностями зубьев, когда рабочие поверхности находятся в контакте.

Он связан с толщиной зуба и шириной впадины, а также с межосевым расстоянием и отклонениями изготовления. Поэтому оценивать зазор только по положению червяка и колеса недостаточно.

ISO 21771-2:2025 описывает расчет и измерение толщины зуба и бокового зазора для цилиндрических эвольвентных передач. Стандарт также охватывает терминологию и расчетные связи для червяков и передач со скрещенными осями. При этом он не задает рекомендаций по выбору толщины зуба или допуска на нее: эти параметры определяют для конкретной конструкции.

В ISO/TR 10064-2 боковой зазор рассматривается как зазор между нерабочими поверхностями зацепляющихся колес при контакте рабочих поверхностей. Это помогает не смешивать люфт червячной передачи с другими перемещениями в узле: например, с зазором в опорах или соединениях. При диагностике редуктора важно понимать, какое именно перемещение измеряют.

ISO 1328 описывает измерение нормального бокового зазора щупом и различает нормальный и круговой зазор. Их связь зависит от геометрии зубьев: стандарт приводит отдельные соотношения для прямозубых и косозубых передач. Следовательно, измеренное значение нельзя автоматически трактовать без учета типа передачи и принятой измерительной схемы.

Толщина зуба и люфт - не одно и то же

Толщина зуба - характеристика отдельного зуба, а боковой зазор относится к зацеплению пары колес. Покрытие меняет эффективные размеры покрытой детали, поэтому его воздействие нужно оценивать в составе геометрии передачи, а не считать только смазочным фактором.

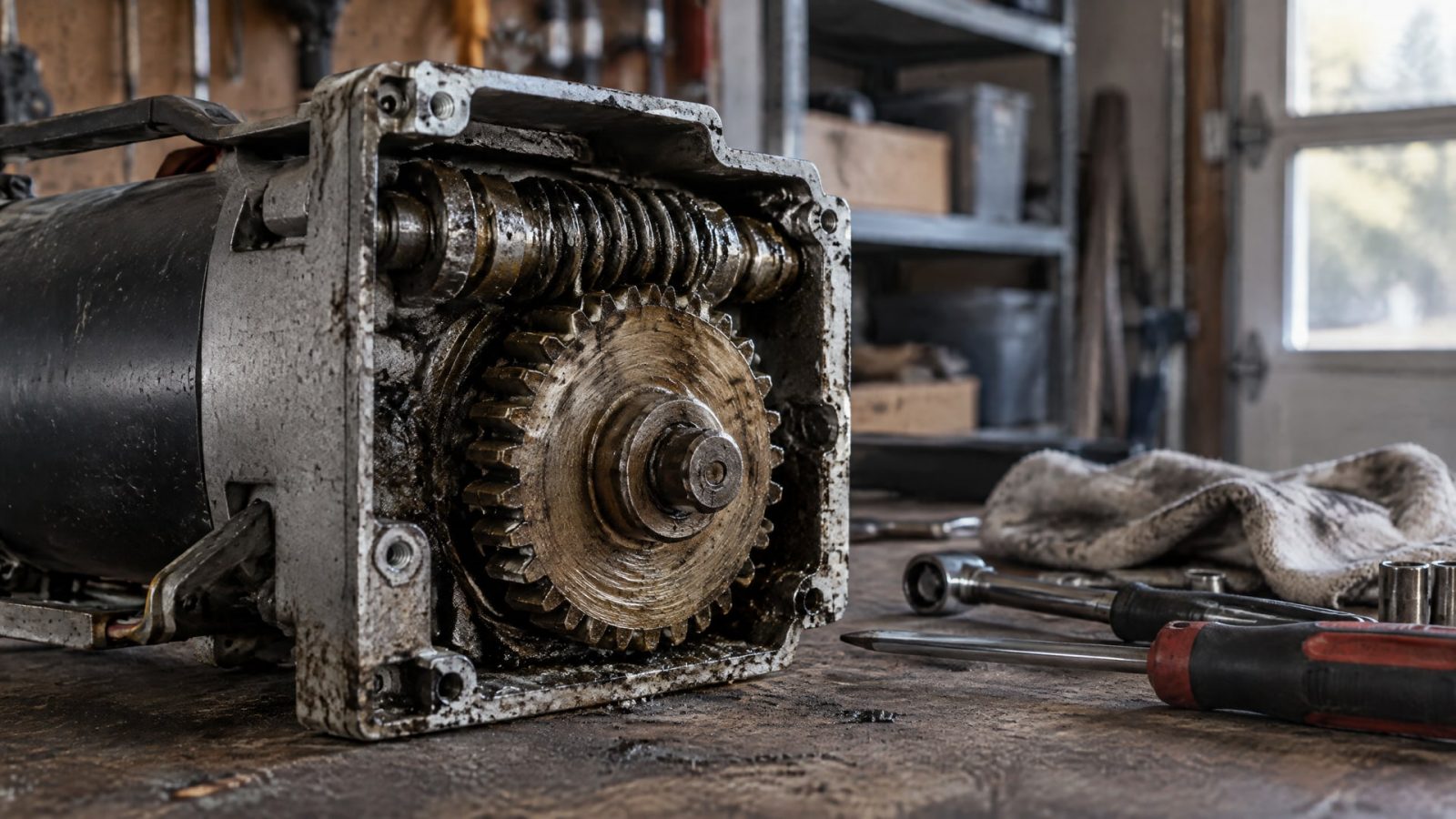

Как толщина слоя покрытия меняет зазор

Если покрытие находится на рабочей боковой поверхности зуба или червяка, оно занимает часть пространства, которое без покрытия приходилось на зазор.

Иными словами, толщина слоя становится добавкой к эффективной толщине покрытой детали. Чем больше эта добавка, тем меньше остается боковой зазор при прочих равных условиях.

При нанесении покрытия на одну из сопрягаемых поверхностей зазор уменьшается на вклад этого слоя. Если покрыты обе поверхности, вклады складываются. Например, при одинаковой толщине по 10 мкм на каждой поверхности суммарная геометрическая добавка составит 20 мкм; при толщине по 70 мкм - 140 мкм. Это ориентировочная оценка, а не замена расчету передачи: итог зависит от геометрии и условий зацепления.

Для твердосмазочного покрытия важно одновременно оценивать две функции. Как антифрикционный слой оно должно соответствовать условиям работы, а как дополнительная толщина - не выводить зазор за допустимые для узла значения. Если учитывать только снижение трения и износа, можно упустить влияние покрытия на сборку.

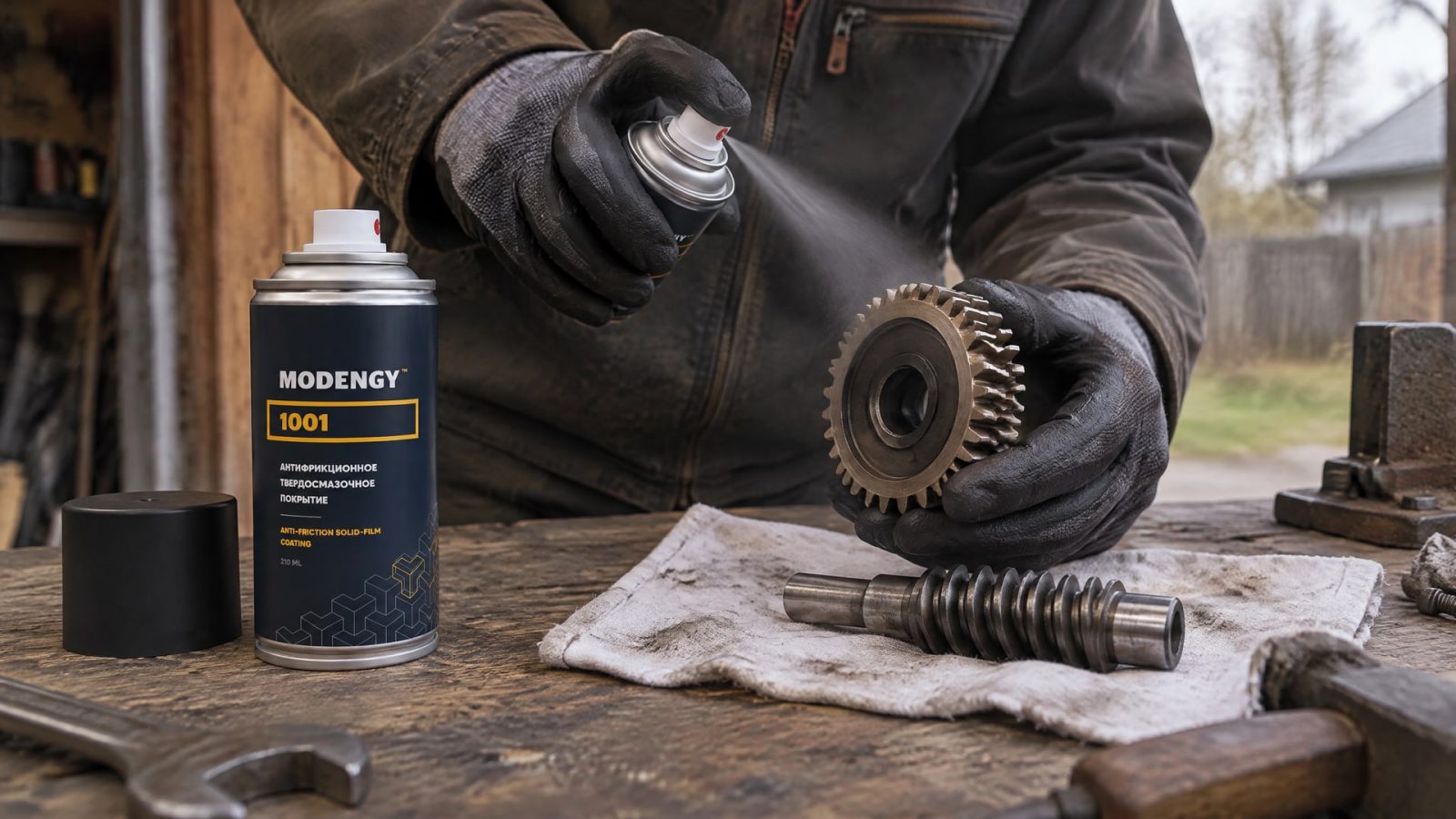

Когда задача связана со снижением трения и износа в червячной передаче, в том числе при высокой нагрузке и низкой скорости, применяется MODENGY 1001. Но выбранная смазочная функция не отменяет геометрической проверки: толщину покрытия на сопрягаемых поверхностях учитывают отдельно при оценке бокового зазора.

Как оценить вклад покрытия в боковой зазор

Для предварительной оценки суммируют толщины слоев на рабочих поверхностях, которые участвуют в зацеплении.

Если покрытие нанесено только на одну сторону контакта, учитывают толщину одного слоя; если на обе - складывают обе толщины. Такой подход показывает порядок геометрического изменения, но окончательное значение зазора проверяют по расчету и измерениям.

В технических листах на сборочные покрытия встречаются толщины от 10 до 70 мкм с допуском ±20% от номинала. Это пример диапазона для отдельных покрытий, а не универсальная рекомендация для червячных передач. Он показывает, почему даже десятки микрометров нельзя автоматически считать пренебрежимо малыми при точной сборке.

Допуск толщины влияет на повторяемость результата. Если номинал задан без допуска, разброс фактического слоя может привести к разбросу эффективной толщины детали и, как следствие, бокового зазора. При двух покрытых поверхностях отклонения толщины обоих слоев также складываются.

Для инженерной оценки полезно разделить три величины: расчетный зазор до нанесения покрытия, номинальную толщину каждого слоя и ожидаемый зазор после покрытия. Если данных о толщине или ее допуске нет, обоснованно предсказать итоговый зазор нельзя. Не следует заменять расчет измерением «на ощупь» или оценкой люфта без согласованной методики.

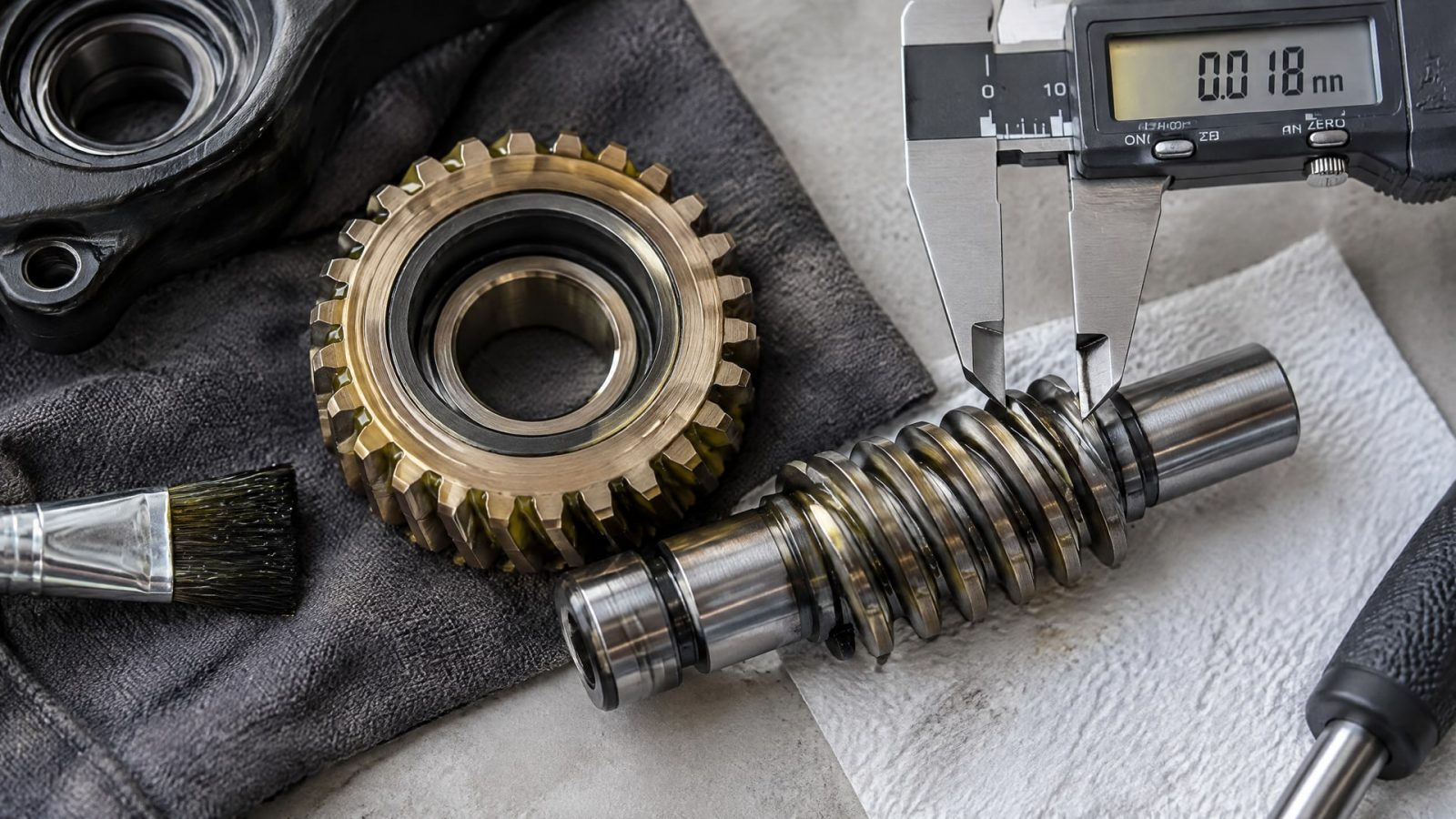

Толщина одного слоя и контроль после отверждения

Для документации важно однозначно определить, о какой толщине идет речь: о заданной толщине нанесенного материала или о толщине сформированного покрытия после отверждения.

Без такого уточнения проектный параметр и результат контроля могут относиться к разным состояниям слоя. Сам режим отверждения также следует зафиксировать.

Контроль толщины должен соответствовать выбранному покрытию и принятому технологическому процессу. В доступных данных нет универсального метода измерения, применимого ко всем покрытиям и деталям червячной передачи. Поэтому метод контроля определяют для конкретного материала и поверхности, а затем используют последовательно при приемке.

Локальные утолщения важны не меньше номинального значения: средняя толщина не всегда описывает состояние рабочей поверхности по всей зоне контакта. Для точной передачи в спецификации указывают не только номинал, но и допуск, способ нанесения, режим отверждения и порядок контроля. Эти параметры помогают связать технологию покрытия с фактическим зазором.

Антифрикционные покрытия MODENGY подбирают с учетом условий эксплуатации, типа нагрузки и способа отверждения. Эти условия влияют на выбор покрытия и достижение заданной толщины слоя. Поэтому в производственной документации стоит увязать требования к покрытию с геометрическими требованиями к червяку и колесу.

Что включить в спецификацию покрытия

Чтобы покрытие не стало неучтенным геометрическим фактором, в документации фиксируют параметры, по которым можно сопоставить расчет и результат нанесения:

• Номинальную толщину покрытия и допуск.

• Поверхности, на которые наносят слой.

• Способ нанесения и режим отверждения.

• Метод и участки контроля толщины.

• Требования к боковому зазору до и после нанесения покрытия.

ISO 21771-2:2025 дает основу для терминологии и расчетных связей толщины зуба и зазора, но не выбирает за конструктора допустимую толщину покрытия. ISO/TR 10064-2 полезен для понимания определения и контроля бокового зазора. В инженерной документации эти стандарты дополняют требованиями к конкретной передаче и технологии нанесения.

Если покрытие наносят на обе сопрягаемые поверхности, в расчетной оценке суммируют толщины обоих слоев. Если покрыта одна деталь, учитывают слой на ней. В обоих случаях результат следует подтвердить измерением зазора по принятой для передачи методике, а не переносить напрямую из толщины покрытия без проверки.

Часто задаваемые вопросы

Влияет ли толщина слоя покрытия на люфт червячной передачи?

Да, если слой находится на рабочей поверхности. Он увеличивает эффективную толщину покрытой детали и может уменьшить боковой зазор. При нанесении на обе сопрягаемые поверхности складывают толщины обоих слоев. Фактическое изменение проверяют с учетом геометрии передачи и результатов измерения.

Как учитывать толщину одного слоя покрытия?

Если покрыта одна рабочая поверхность, учитывают толщину этого слоя как геометрическую добавку. Если покрыты обе стороны контакта, суммируют толщины обоих слоев. Для предварительной оценки это показывает направление и порядок изменения зазора, но не заменяет расчет передачи и контроль после нанесения.

Почему важно задавать допуск на толщину покрытия?

Толщина покрытия имеет разброс относительно номинала, а этот разброс влияет на эффективную толщину детали и боковой зазор. В технических листах отдельных сборочных покрытий встречается допуск ±20% от номинальной толщины. Это не универсальное значение: допуск для конкретного покрытия следует брать из его технической документации.

Какую толщину сухого слоя покрытия указывать?

В документации нужно уточнить, относится ли значение к слою после нанесения или после отверждения. Иначе заданную величину и результат контроля можно трактовать по-разному. Конкретную толщину и допуск определяют для выбранного покрытия, а режим отверждения и метод контроля указывают в технологических требованиях.

Заключение

Толщина слоя покрытия влияет на боковой зазор червячной передачи, когда покрытие находится на рабочих поверхностях. Ее учитывают как добавку к эффективной толщине детали; при покрытии обеих сопрягаемых поверхностей вклады слоев суммируются. Стандарты помогают корректно определить и измерить зазор, но допустимую толщину покрытия для конкретной передачи устанавливают в проектной документации.

Следующий шаг для инженера - зафиксировать толщину и допуск покрытия, перечень покрываемых поверхностей, режим отверждения и метод контроля. Затем нужно сопоставить эти параметры с расчетным зазором и проверить собранную передачу по согласованной методике.
