Твердосмазочные покрытия для повышения КПД маломощных редукторов

Повысить КПД маломощного редуктора можно за счет снижения потерь на трение, но антифрикционное твердосмазочное покрытие не гарантирует одинаковый результат для любой передачи. Эффект зависит от типа зацепления, нагрузки, скорости, температуры и совместимости покрытия с маслом или пластичной смазкой. Поэтому сначала проверяют режим работы и штатную смазку, а затем оценивают покрытие как дополнительную меру.

Статья полезна инженерам, техническим специалистам и снабженцам, которые выбирают способ снижения трения редуктора и сравнивают варианты обработки деталей. Разберем, какие результаты показывают исследования, как подбирать покрытие, чем оно отличается от смазки и что проверить перед нанесением.

Почему твердосмазочные покрытия влияют на КПД редуктора

В зубчатом зацеплении часть энергии расходуется на преодоление трения.

Покрытие с низким коэффициентом трения может сократить эти потери, а также уменьшить нагрев и износ. Особенно уместно оценивать его для режимов граничного трения, коротких пусков, риска масляного голодания или ограниченных возможностей обслуживания.

Однако повышение КПД редуктора нельзя считать автоматическим следствием нанесения покрытия. Результат зависит от нагрузки, скорости, температуры, геометрии зубьев и наличия масла или пластичной смазки. Покрытие, которое показало хорошие характеристики в лабораторном испытании, не обязательно даст такой же эффект в собранной передаче.

Исследования показывают, насколько различаются результаты для разных систем. Для MoS₂/Ti-покрытых шестерен зафиксировали увеличение КПД на 0,5%. Для покрытий a-C:H:Ti и a-C:H:Zr средний коэффициент трения и температура шестерни снижались до 40% относительно необработанной стали в режиме масляной ванны. Для a-C:H:W сообщается снижение среднего коэффициента трения на 30%.

Эти данные нельзя напрямую переносить на любой маломощный редуктор: речь идет о конкретных покрытиях и условиях испытаний. Практическая задача состоит не в поиске максимального показателя из исследования, а в том, чтобы сопоставить его с реальным режимом работы узла.

Какие результаты дают антифрикционные покрытия для редуктора

Эффективность обработки оценивают не только по коэффициенту трения.

Важны температура, износ, сохранность покрытия и стабильность работы при заданной смазке. В испытаниях некоторых трибоактивных PVD-покрытий приводится коэффициент трения μ = 0,05-0,1, но это значение относится к отдельным системам и условиям испытаний.

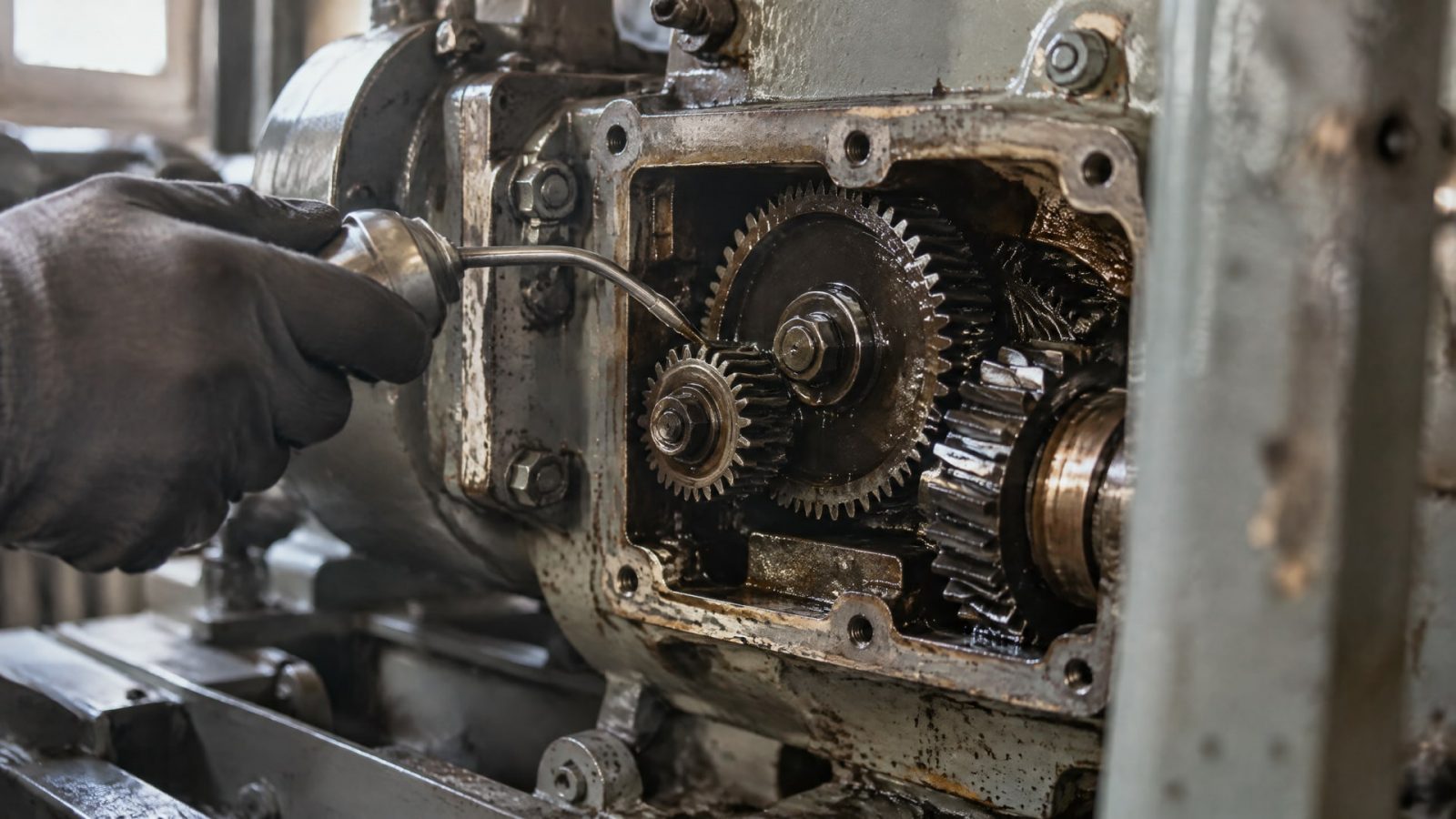

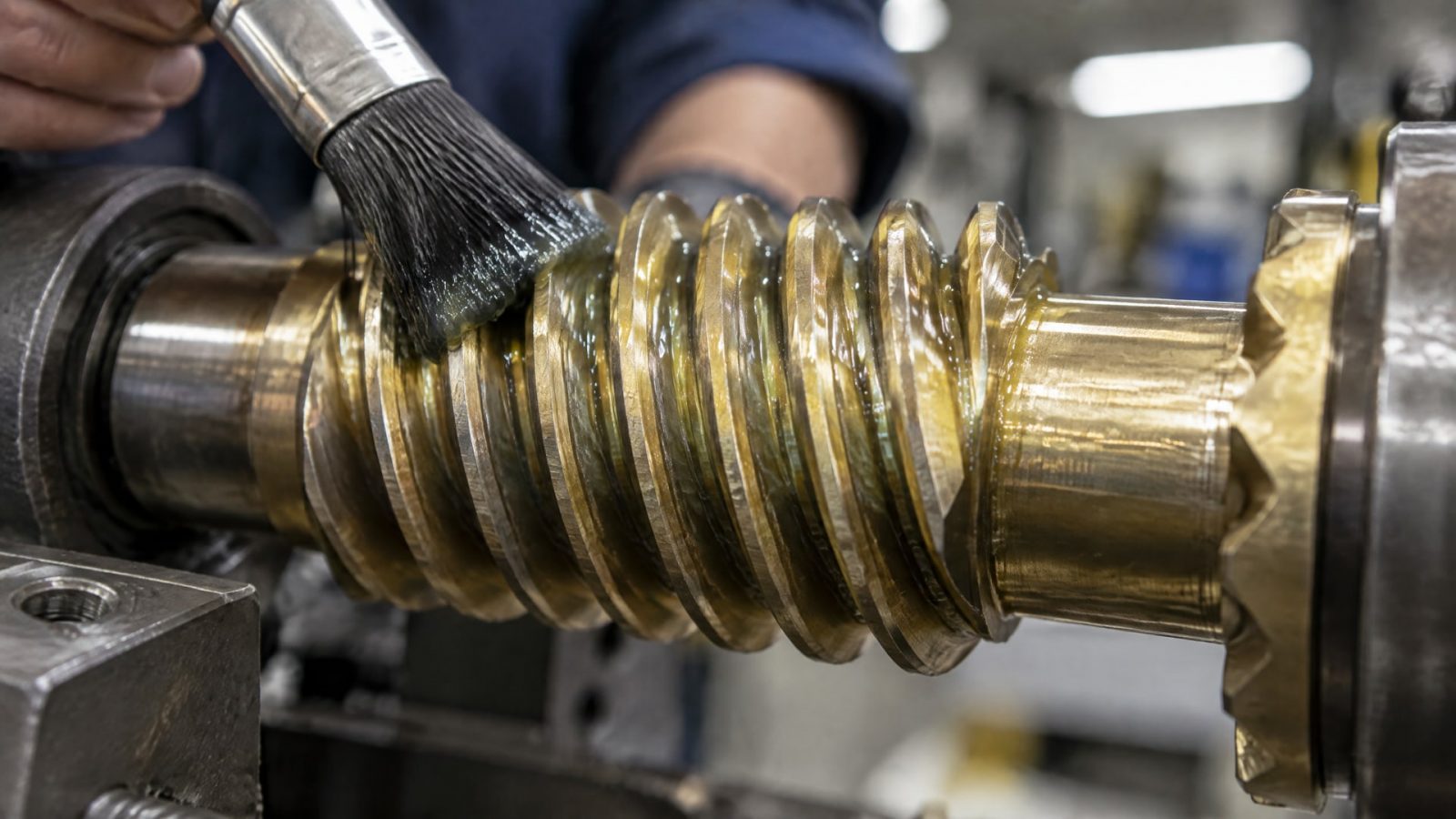

Для червячных передач опубликован пример, где сочетание защитного антифрикционного твердосмазочного покрытия на червяке с жидкой смазкой позволило повысить КПД редуктора до 75-80%. Это результат конкретной работы, а не универсальная характеристика покрытий или обещание для любой конструкции.

Перед выбором полезно разделить ожидаемый эффект на несколько показателей:

• снижение потерь на трение в контакте;

• уменьшение температуры шестерен;

• снижение износа при пусках и в режимах граничного трения;

• сохранение покрытия при рабочей нагрузке и контакте со смазкой.

У покрытия есть ограничения: при тяжелых режимах оно может изнашиваться или отслаиваться, а неверно подобранная смазка способна повлиять на результат. Кроме того, трибоактивное покрытие в зависимости от температуры может как снижать, так и повышать трение. Поэтому испытания материала сами по себе не подтверждают, что обработка улучшит работу конкретного редуктора.

Как подобрать твердосмазочное покрытие под режим работы

Подбор начинают с типа передачи: закрытая она или открытая, червячная, цилиндрическая или коническая.

Затем учитывают нагрузку, скорость, температуру, наличие масла или пластичной смазки и допустимую периодичность обслуживания. Если редуктор работает в закрытой передаче, сначала проверяют, подходит ли используемая смазка, и только после этого рассматривают покрытие как дополнительную меру снижения потерь.

Для промышленных редукторов часто применяют масла вязкостью ISO VG 150, 220 или 320. Для более нагруженных червячных редукторов в отраслевом обзоре указаны ISO VG 460 и 680. Эти значения помогают сориентироваться, но не заменяют подбор смазочного материала под конкретный узел и условия эксплуатации.

При сравнении покрытий следует сверять не только заявленный коэффициент трения, но и данные по износу, стойкости к отслоению, рабочей температуре и совместимости с базовым маслом или смазкой. Для MoS₂-систем в источниках отмечается традиционное ограничение по механическим нагрузкам: их применение исторически связывали с более низкими нагрузками. Это еще одна причина не выбирать материал только по одному показателю.

Когда уместно антифрикционное твердосмазочное покрытие MODENGY 1001

При коротких пусках, фреттинге или риске недостаточного поступления масла зубья могут некоторое время работать в условиях граничного трения.

В таких случаях важно проверить не только смазочный материал, но и возможность дополнительной защиты контактирующих поверхностей. Покрытие при этом не следует считать универсальной заменой масла: в опубликованных примерах эффект для червячной передачи получали в сочетании с жидкой смазкой.

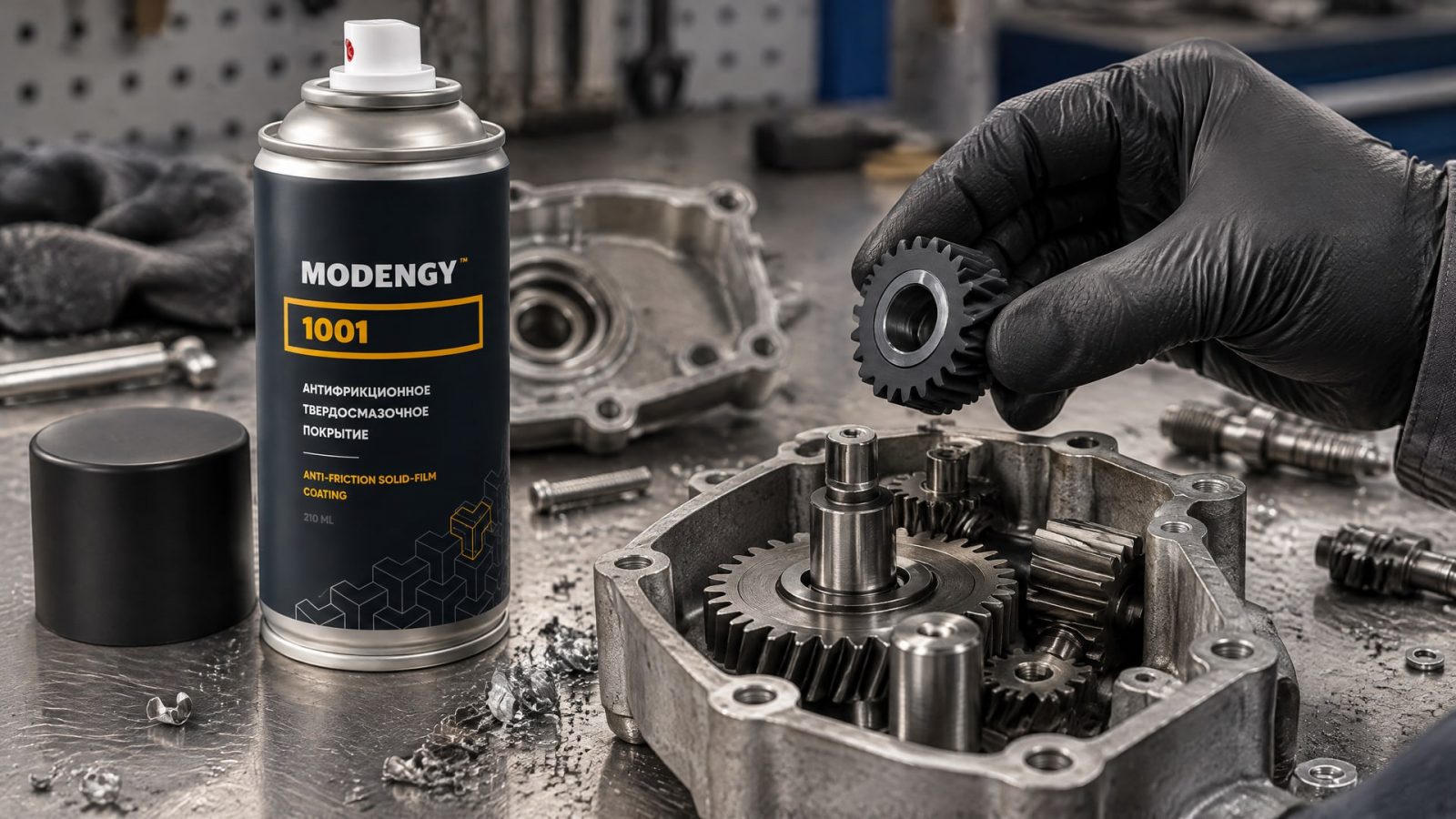

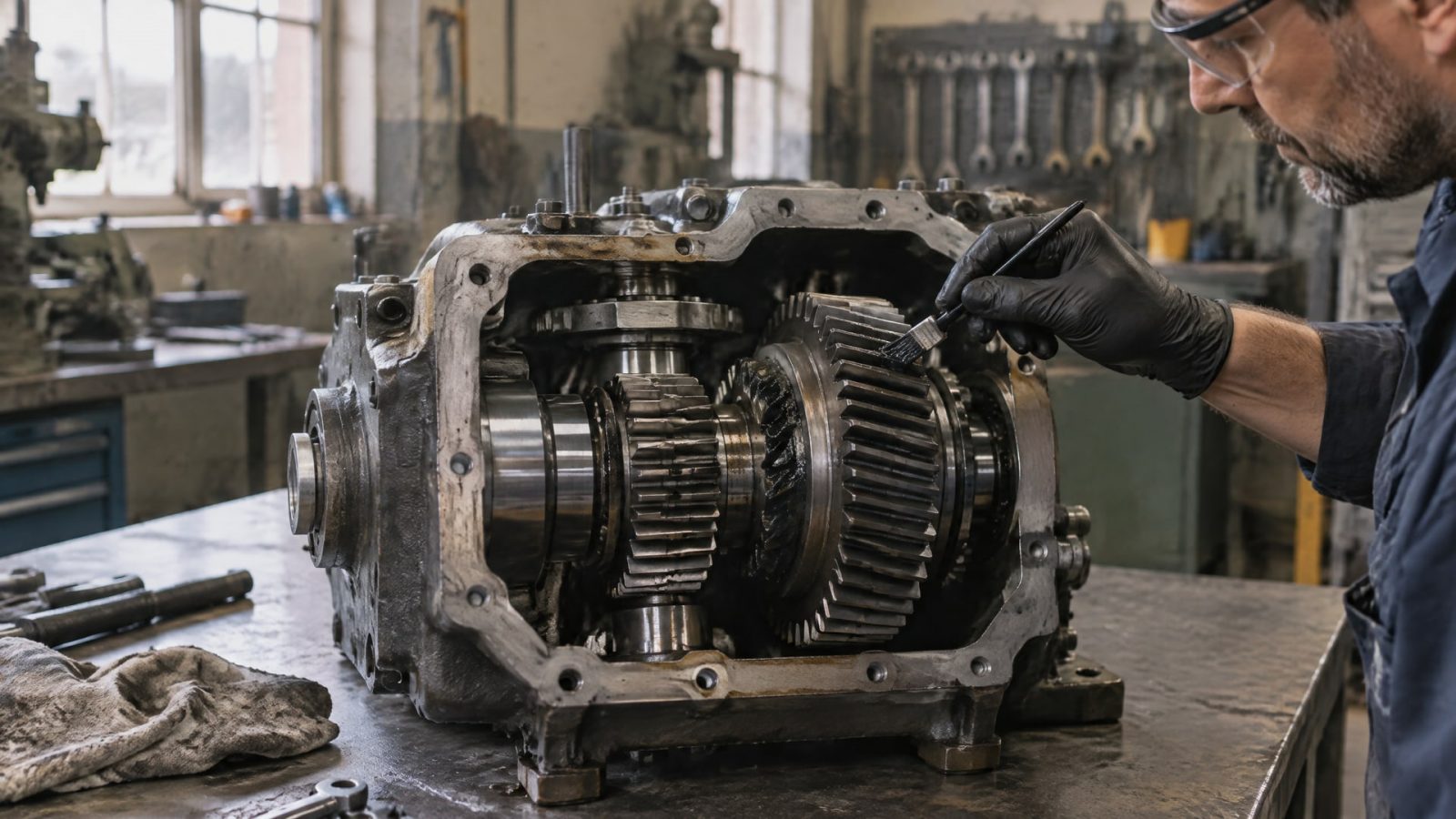

Для повышения КПД маломощных редукторов и снижения трения в такой задаче применяют антифрикционное твердосмазочное покрытие MODENGY 1001. Оно отверждается при комнатной температуре и обеспечивает долговременную защиту. Перед внедрением нужно соотнести решение с типом зацепления, нагрузкой и штатной смазкой, а затем проверить результат на рабочем узле.

Оценивать эффект стоит по фактическим параметрам редуктора до и после обработки, а не только по лабораторному коэффициенту трения. Температура, шум, характер износа и КПД должны рассматриваться в условиях, близких к штатной эксплуатации. Такой подход помогает отделить эффект покрытия от влияния масла, нагрузки и режима работы.

Запекаемое покрытие: нанесение и контроль слоя

Способ нанесения выбирают с учетом геометрии детали и рекомендаций производителя покрытия.

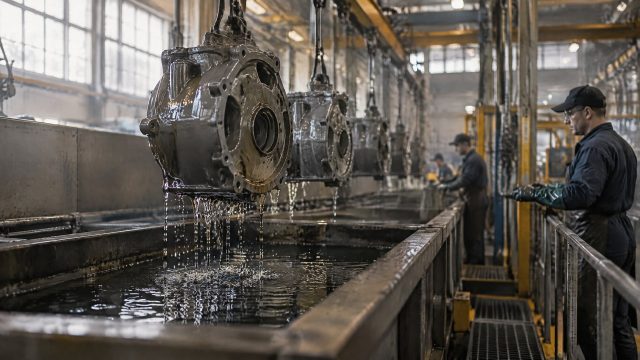

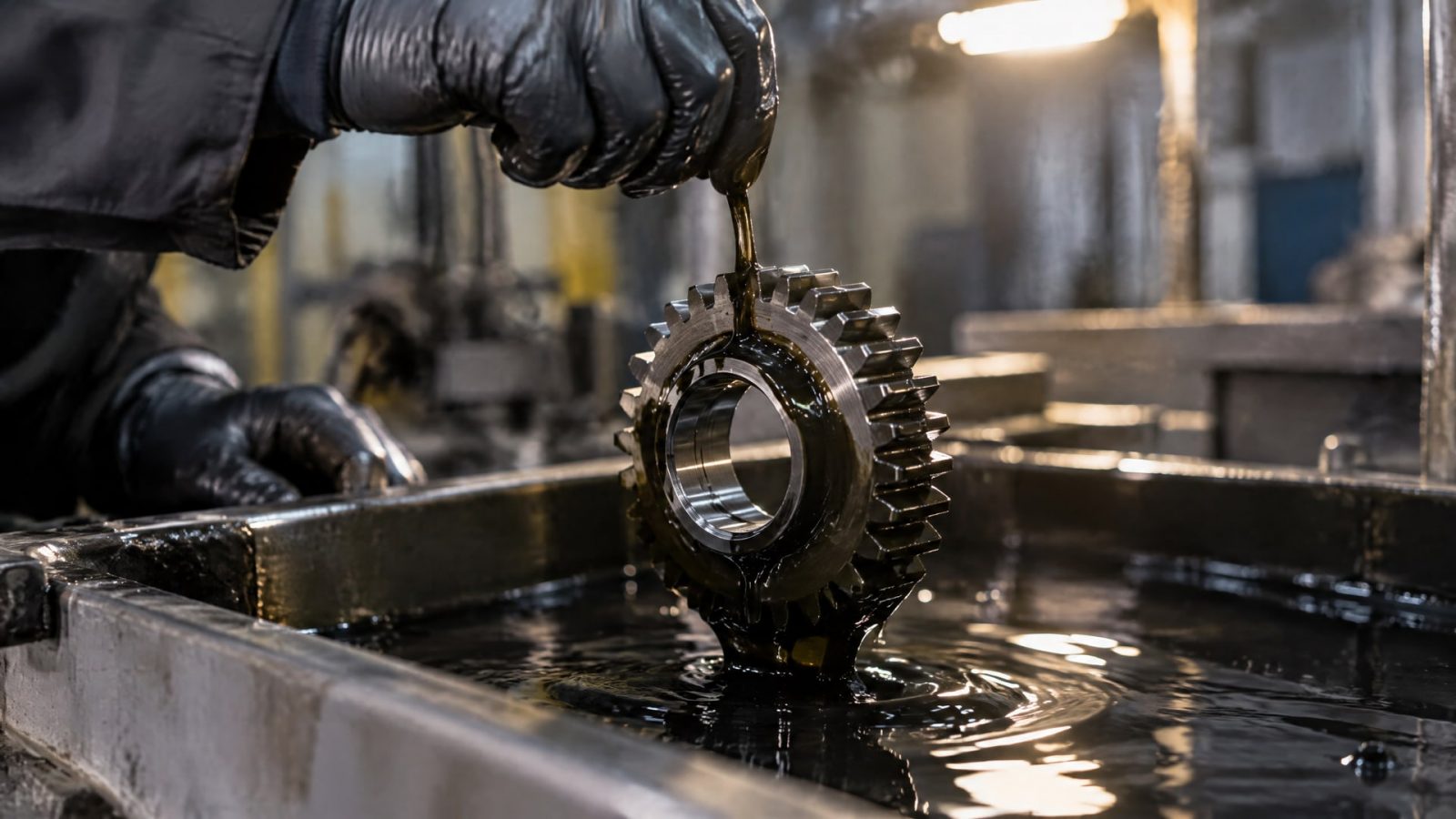

Для ряда составов применяют окунание или распыление. Контроль толщины важен, поскольку покрытие должно соответствовать требованиям к зазорам и характеристикам узла, а не создавать помеху сборке.

Совет инженера

• Сценарий: на деталях редуктора нужно сформировать равномерное покрытие, сохранив заданные допуски.

• Что проверяют: выбранный способ нанесения - окунание или распыление - и толщину слоя 25 микрон, а также соответствие процесса рекомендациям производителя.

• Итог: применение антифрикционных покрытий MODENGY сопровождают контролем нанесения, чтобы обеспечить требуемые допуски и характеристики узла.

Указанный подход не заменяет испытаний готового редуктора. Даже корректно нанесенный слой необходимо оценивать в рабочем режиме: свойства покрытия и смазки, нагрузка, температура и конструкция передачи влияют на итоговый результат.

Какие стандарты учитывать при выборе смазки

Стандарты для зубчатых передач в первую очередь описывают классификацию и требования к смазочным материалам, а не обязательное применение твердосмазочных покрытий.

Для закрытых зубчатых передач ориентируются на ISO 12925-1:2024. ISO 6743-6:2018 задает классификацию смазочных материалов для систем зубчатых передач.

ISO 12924:2023 относится к смазкам для конкретных областей применения и указывает на ISO 12925-3 для смазок зубчатых передач. При выборе важно различать закрытые и открытые передачи: стандарты и рекомендации для смазочных материалов не всегда охватывают оба типа.

Эти документы помогают корректно подобрать смазку и определить ее область применения, но не подтверждают эффективность конкретного покрытия. Покрытие оценивают отдельно по коэффициенту трения, износу, стойкости к отслоению и совместимости со смазочным материалом. Если задача состоит в снижении трения редуктора, полезно сначала свериться со спецификацией масла, а затем провести проверку покрытия на узле с рабочими нагрузками.

Часто задаваемые вопросы

Может ли твердосмазочное покрытие заменить масло в редукторе?

Не всегда. В исследованиях покрытия применяются как вместе с жидкой смазкой, так и в отдельных испытательных режимах. Для червячной передачи описано повышение КПД до 75-80% при сочетании покрытия на червяке с жидкой смазкой. Поэтому перед изменением схемы обслуживания проверяют требования редуктора и совместимость материалов.

Какой прирост КПД редуктора можно ожидать?

Универсального значения нет. Для одной системы MoS₂/Ti сообщается увеличение КПД на 0,5%, а в исследовании червячной передачи приведено значение 75-80% при использовании покрытия и жидкой смазки. Эти результаты относятся к конкретным условиям и не гарантируют аналогичный эффект на другом редукторе.

Существует ли стандарт, который требует наносить покрытие на шестерни?

В приведенных стандартах обязательное применение покрытий не установлено. ISO 12925-1:2024 относится к смазочным материалам для закрытых зубчатых передач, а ISO 6743-6:2018 классифицирует смазочные материалы для систем зубчатых передач. Покрытие рассматривают как дополнительное техническое решение для конкретного режима работы.

Подходит ли одно покрытие для всех типов редукторов?

Нет. Для выбора учитывают тип зацепления, нагрузку, скорость, температуру и наличие смазки. Важно различать закрытые и открытые передачи, а также червячные, цилиндрические и конические редукторы. Показатель трения, полученный в испытании, сам по себе не подтверждает эффективность покрытия в другой конструкции.

Заключение

Твердосмазочные покрытия помогают снизить трение, нагрев и износ в отдельных режимах работы редуктора, но не гарантируют одинакового повышения КПД для всех передач. Результат зависит от конструкции узла, нагрузки, температуры, штатной смазки и стойкости покрытия. Поэтому покрытие рассматривают как дополнение к правильно подобранному смазочному материалу, а не как его автоматическую замену.

Следующий шаг - определить тип передачи и фактический режим работы, сверить класс и вязкость штатной смазки, затем подобрать покрытие и проверить его на рабочем узле. Сравнивать результат следует по параметрам редуктора до и после обработки, сохраняя одинаковые условия испытаний.
